Описание

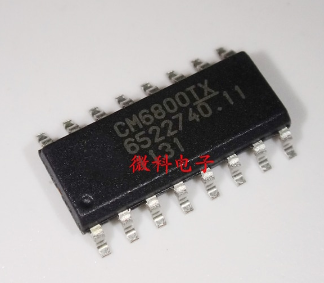

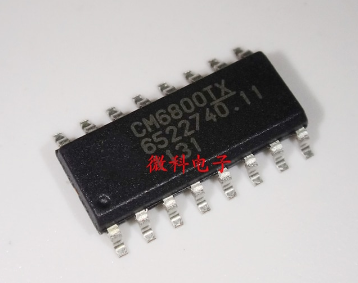

Микросхема CM6800TX в корпусе SOP-16 — это комбинированный контроллер PFC и PWM, предназначенный для построения высокоэффективных импульсных источников питания с коррекцией коэффициента мощности. Она широко применяется в майнинг-оборудовании, включая блоки питания хэш-плат, серверные стойки и распределительные модули, где требуется стабильная работа при высоких нагрузках и минимальные потери энергии.
Ключевые особенности
- Комбинированный контроллер: активная коррекция коэффициента мощности (PFC) + широтно-импульсная модуляция (PWM)
- Встроенный драйвер затвора с током до 1 А — не требует внешнего драйвера
- Синхронизация PFC и PWM — упрощает схемотехнику и повышает стабильность
- Низкий ток запуска — всего 100 мкА, снижает нагрузку на стартерную цепь
- Поддержка режима average current boost PFC — высокая точность и низкие искажения
- Функции защиты: UVLO, OVP, ограничение тока, soft start, brown-out detection
- Совместимость с ML4800 и FAN4800 — облегчает замену и модернизацию
Области применения
- Майнинг-фермы: блоки питания хэш-плат, контроллеров и распределителей
- Серверные стойки: источники питания с высоким КПД и низким уровнем помех
- Промышленная электроника: UPS, зарядные устройства, телекоммуникационные системы
- Мониторы, IPC, PDP и LCD-питание: стабильная работа при переменных нагрузках
Преимущества для майнинга
- Снижение тепловых потерь и повышение энергоэффективности
- Стабильная работа при скачках напряжения и перегрузках
- Упрощение схемы питания за счёт объединения PFC и PWM в одном корпусе
- Поддержка современных стандартов электромагнитной совместимости
Технические характеристики
- Модель: CM6800TX
- Тип: PFC/PWM контроллер
- Корпус: SOP-16
- Ток запуска: 100 мкА
- Рабочий ток: около 3 мА
- Выходной ток драйвера: до 1 А
- Синхронизация: внутренняя, между PFC и PWM
- Функции защиты: UVLO, OVP, OCP, soft start, brown-out
- Совместимость: ML4800, FAN4800
