Описание

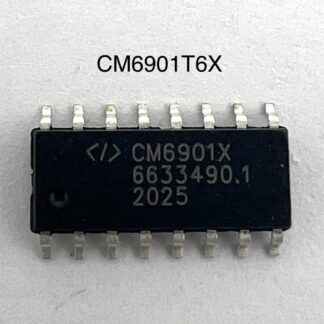

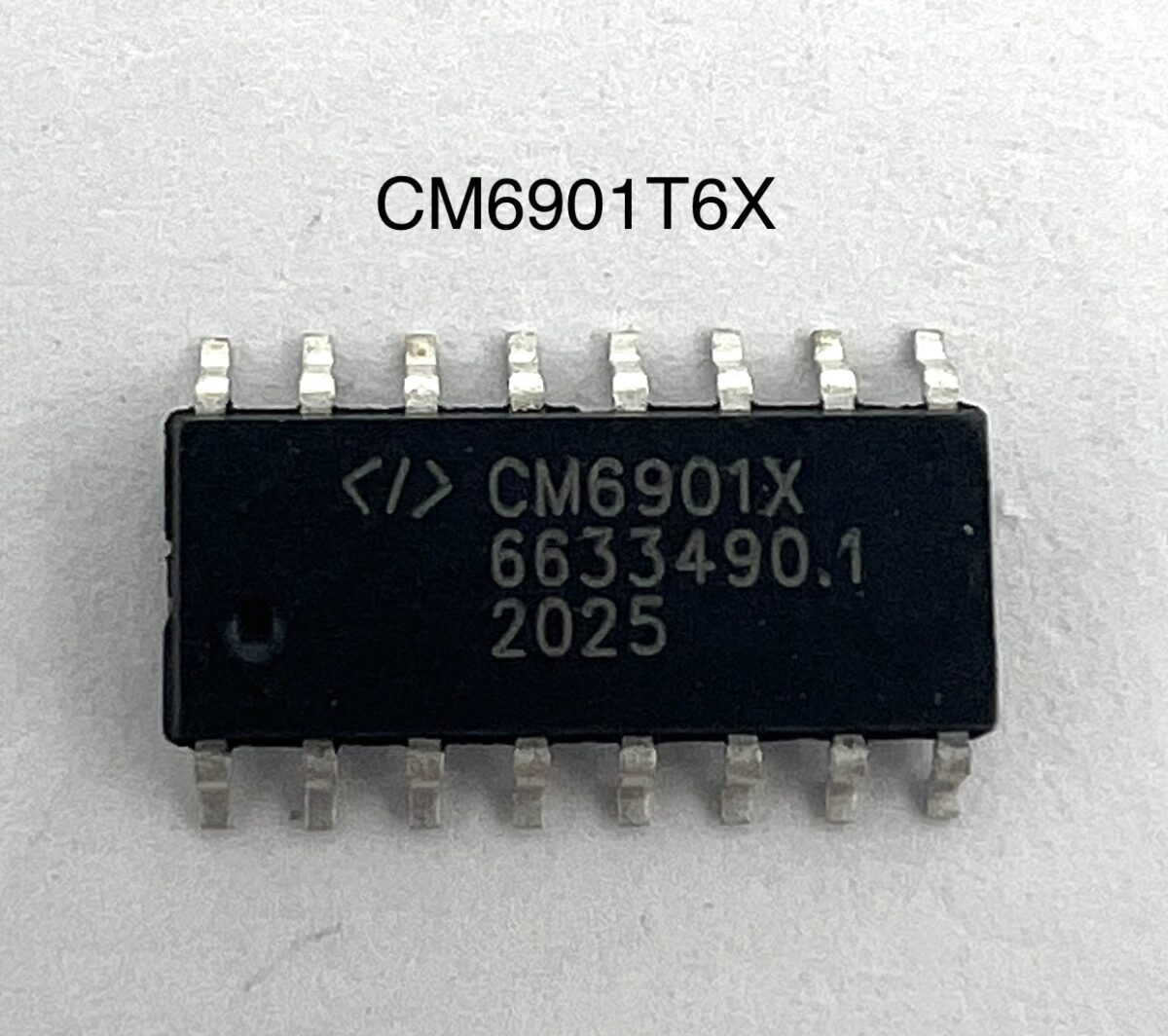

Микросхема CM6901T6X — это высокоэффективный контроллер резонансного преобразователя с поддержкой синхронного выпрямления,
разработанный компанией Champion Microelectronic. Устройство предназначено для построения источников питания с топологиями SRC и LLC,
обеспечивая оптимальный баланс между временем удержания, КПД и стабильностью работы. Благодаря встроенным драйверам, режиму FM+2 PWMING
и поддержке легкой нагрузки, микросхема широко применяется в майнинговых блоках питания, серверных системах и промышленной электронике.
Технические характеристики
- Тип: контроллер резонансного преобразователя SRC/LLC с синхронным выпрямлением
- Корпус: SOP-16, поверхностный монтаж
- Режимы управления: FM + 2 PWMING, Light Load PWMING
- Поддержка: SLS, SRC/LLC, SR (синхронный выпрямитель)
- Встроенные драйверы: PMOS ~200 Ом, NMOS ~100 Ом
- Напряжение запуска: UVLO = 11 В с гистерезисом 1 В
- Задержка фронта: ~650 нс при LR1 < 100 мкГн
- Выход: Reference OK Comparator, Error Amplifier
- Температурный диапазон: от -40 °C до +125 °C
- Соответствие стандарту RoHS
Преимущества
- Высокая эффективность при полной и частичной нагрузке
- Поддержка резонансных топологий SRC и LLC
- Снижение потерь за счёт синхронного выпрямления
- Минимизация внешних компонентов благодаря встроенным драйверам
- Надёжная работа в условиях промышленной эксплуатации
Области применения
CM6901T6X применяется в источниках питания и силовой электронике, включая:
- Блоки питания для ASIC-майнеров и GPU-ферм
- Импульсные источники питания средней и высокой мощности
- Серверные и телекоммуникационные блоки питания
- Системы бесперебойного питания (UPS)
- Промышленные преобразователи и инверторы
Рекомендации по применению
- Обеспечьте точную разводку цепей драйверов для минимизации потерь
- Используйте качественные резонансные компоненты для стабильной работы
- Рекомендуется применять Light Load PWMING для повышения КПД при малых нагрузках
- Соблюдайте температурные и электрические допуски при проектировании
- Поддержка SOP-16 корпуса упрощает автоматизированный монтаж и ремонт
