Описание

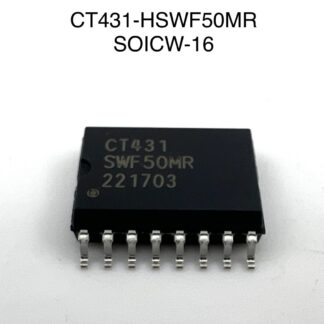

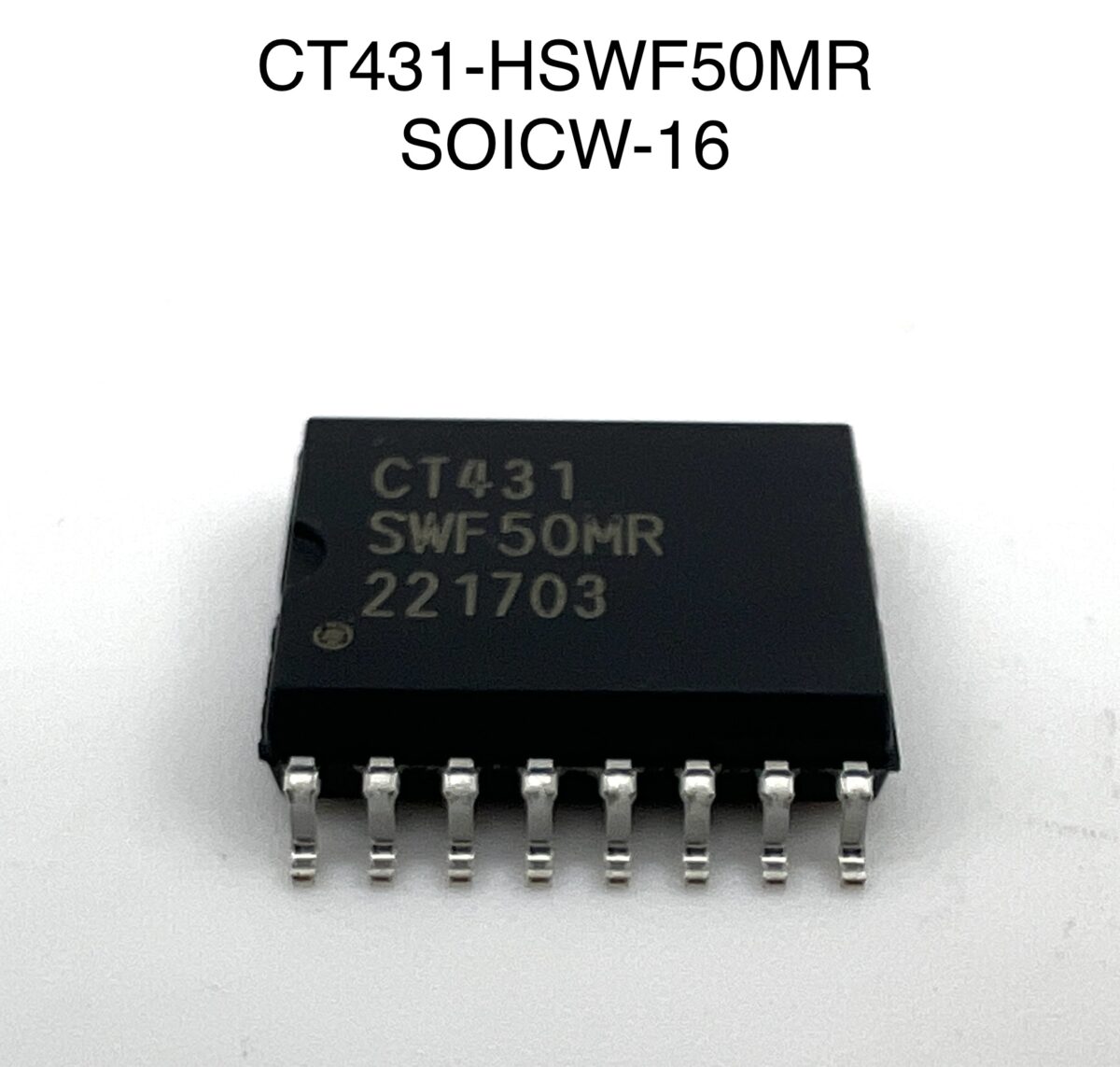

Микросхема CT431-HSWF50MR — это высокоточный датчик тока на основе магниторезистивной технологии (TMR), предназначенный для измерения
переменного и постоянного тока в силовых цепях. Устройство выполнено в корпусе SOICW-16 и обеспечивает гальваническую развязку между
измерительной и сигнальной частью, что критично для надёжной работы в майнинговых блоках питания, хэш-платах и промышленных источниках энергии.
Технические характеристики
- Тип: TMR-датчик тока с гальванической развязкой
- Корпус: SOICW-16, широкоформатный, поверхностный монтаж
- Диапазон измеряемого тока: ±50 А
- Выход: аналоговый, ратиометрический, напряжение пропорционально току
- Питание: 3.3 В
- Полоса пропускания: до 1 МГц
- Точность: менее 1% полной шкалы
- Гальваническая развязка: до 4.8 кВ RMS
- Температурный диапазон: от -40 °C до +125 °C
- Соответствие стандарту RoHS
Преимущества
- Высокая точность и стабильность измерения тока
- Низкий уровень шума благодаря TMR-технологии
- Поддержка высокочастотных приложений до 1 МГц
- Гальваническая развязка между силовой и сигнальной частью
- Компактный корпус SOICW-16 для плотной компоновки
Области применения
CT431-HSWF50MR применяется в силовой электронике и системах мониторинга, включая:
- Хэш-платы и блоки питания для ASIC-майнеров
- Серверные и телекоммуникационные источники питания
- Инверторы и преобразователи напряжения
- Системы бесперебойного питания (UPS)
- Промышленные контроллеры и зарядные станции
Рекомендации по применению
- Размещайте микросхему на плате с минимальной длиной токовых дорожек для повышения точности
- Используйте внешний фильтрующий конденсатор на выводе FILTER для подавления шумов
- Рекомендуется применять дифференциальное измерение для повышения устойчивости к помехам
- Соблюдайте требования по гальванической изоляции при разводке платы
- Корпус SOICW-16 подходит для автоматизированного поверхностного монтажа
