Описание

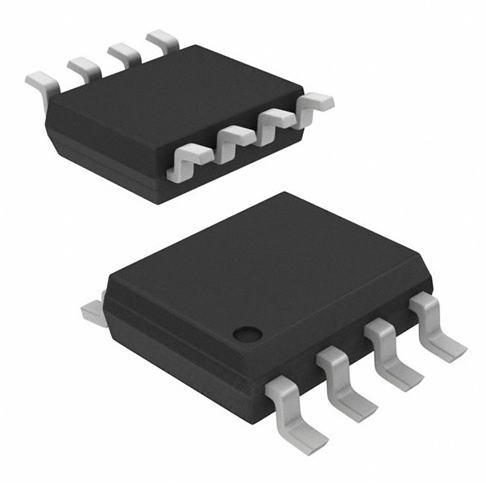

Микросхема FAN73832MX (SOP‑8) — это высокопроизводительный двухканальный драйвер верхнего и нижнего плеча (High‑Side / Low‑Side Gate Driver), предназначенный для управления мощными MOSFET и IGBT транзисторами в импульсных источниках питания, DC‑DC преобразователях, инверторах и силовых модулях майнингового оборудования. Благодаря высокой скорости переключения, широкому диапазону питающих напряжений и встроенным защитам, FAN73832MX обеспечивает стабильную работу силовых цепей даже при значительных токовых нагрузках и высокочастотных режимах.
Корпус SOP‑8 делает микросхему удобной для монтажа на плотных платах серверных блоков питания, хэш‑плат ASIC‑майнеров и промышленных контроллеров. FAN73832MX используется в схемах драйвинга транзисторов, где требуется надёжная гальваническая развязка управляющих сигналов, минимальные задержки и высокая помехоустойчивость.
Назначение:
- Управление MOSFET и IGBT транзисторами в силовых преобразователях.
- Применение в блоках питания ASIC‑майнеров и серверных PSU.
- Использование в DC‑DC модулях, инверторах и драйверах моторов.
- Формирование высокоскоростных управляющих импульсов для силовых ключей.
Технические характеристики:
- Тип: двухканальный драйвер верхнего и нижнего плеча (High‑Side / Low‑Side).
- Корпус: SOP‑8.
- Максимальное напряжение верхнего плеча (VB): до 600 В.
- Питающее напряжение (VCC): 10–20 В.
- Выходной ток драйвера: до 2 А (пиковый).
- Совместимость с логическими уровнями 3,3 В и 5 В.
- Встроенная защита от сквозного тока (Shoot‑Through Prevention).
- Встроенная защита от пониженного напряжения (UVLO).
Электрические параметры:
- Быстрое переключение с минимальными задержками распространения.
- Высокая помехоустойчивость благодаря оптимизированной внутренней архитектуре.
- Стабильная работа при высокочастотных режимах до сотен килогерц.
- Низкое энергопотребление в режиме ожидания.
Механические характеристики:
- Компактный корпус SOP‑8 для монтажа на плотных платах.
- Надёжные выводы, устойчивые к многократным термоциклам пайки.
- Совместимость с автоматизированными линиями поверхностного монтажа (SMD).
Особенности:
- Поддержка управления верхним плечом через bootstrap‑цепь.
- Высокий запас по напряжению для работы в силовых блоках майнеров.
- Минимизация тепловых потерь за счёт оптимизированного драйвинга затвора.
- Подходит для модернизации и ремонта серверных и майнинговых PSU.
Рекомендации по применению:
- Использовать качественные bootstrap‑конденсаторы для стабильной работы верхнего плеча.
- Минимизировать длину дорожек к MOSFET для снижения паразитных индуктивностей.
- Обеспечить надёжное охлаждение силовых транзисторов, управляемых драйвером.
- Проверять корректность уровней питания VCC и логического входа.
Применение в майнинге:
- Драйвинг MOSFET в высокоточных DC‑DC преобразователях хэш‑плат.
- Использование в силовых модулях серверных блоков питания для ASIC‑майнеров.
- Обеспечение стабильного переключения транзисторов при круглосуточной работе 24/7.
- Повышение надёжности и эффективности силовых цепей оборудования.
FAN73832MX — это ключевой элемент силовой электроники, обеспечивающий точное, быстрое и безопасное управление транзисторами в майнинговых и серверных системах. Он повышает эффективность, снижает тепловые потери и обеспечивает долговечность оборудования при интенсивной эксплуатации.
