Описание

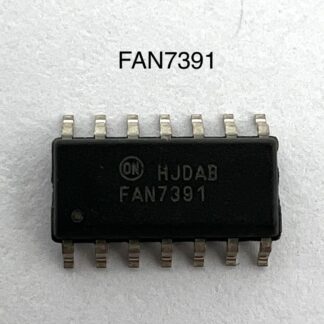

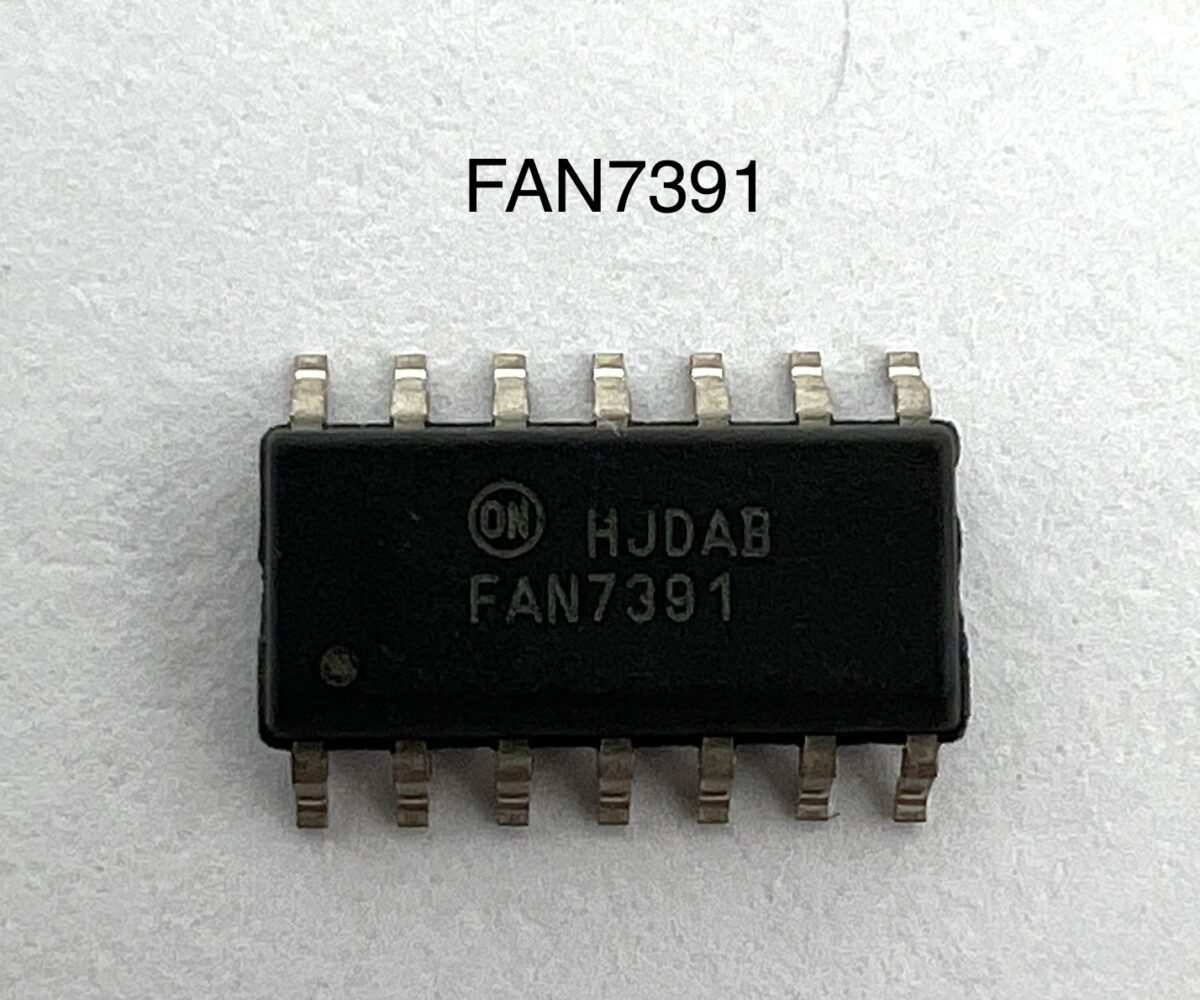

Микросхема FAN7391 — это высоковольтный драйвер затворов, предназначенный для управления N-канальными MOSFET и IGBT
в конфигурациях полумоста и полного моста. Устройство обеспечивает надёжное управление силовыми ключами в импульсных
источниках питания, включая блоки питания для майнинговых систем, серверов и промышленной автоматики.
Технические характеристики
- Тип: двухканальный драйвер затворов для высоковольтных MOSFET/IGBT
- Корпус: SOP-14, поверхностный монтаж
- Максимальное напряжение: до 600 В
- Выходной ток: до 2 А (пиковый)
- Входная логика: совместима с TTL и CMOS
- Встроенная защита: от короткого замыкания, перегрева, пониженного напряжения
- Время включения/выключения: ~200 нс
- Температурный диапазон: от -40 °C до +125 °C
- Изоляция между каналами: встроенная, с высоким dv/dt устойчивостью
- Соответствие стандарту RoHS
Преимущества
- Надёжное управление силовыми ключами при высоком напряжении
- Снижение коммутационных потерь и повышение КПД
- Совместимость с широким спектром микроконтроллеров и логических уровней
- Подходит для высокочастотных преобразователей
- Компактный корпус SOP-14 для плотного монтажа
Области применения
FAN7391 применяется в источниках питания и силовой электронике, включая:
- Блоки питания для ASIC-майнеров и GPU-ферм
- Импульсные источники питания (SMPS) средней и высокой мощности
- Инверторы и преобразователи с полумостовой и мостовой топологией
- Серверные и телекоммуникационные блоки питания
- Системы бесперебойного питания (UPS)
Рекомендации по применению
- Обеспечьте надёжную разводку затворных цепей для минимизации паразитных эффектов
- Используйте качественные MOSFET/IGBT с низким сопротивлением открытого канала
- Рекомендуется применять в топологиях с высоким dv/dt и частотой переключения
- Соблюдайте температурные и напряженческие допуски при пайке и эксплуатации
- Обеспечьте надёжную изоляцию между каналами при работе с высоким напряжением
