Описание

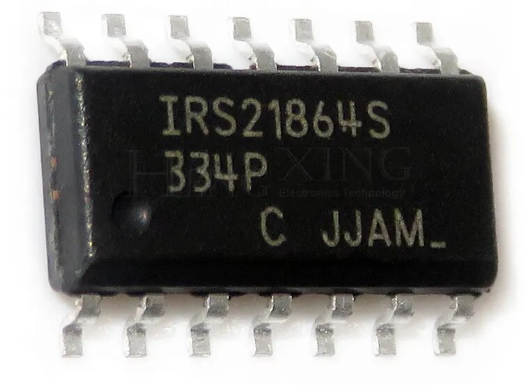

Микросхема IRS21864S (SOIC-14, Original) — высоковольтный драйвер полумостовых транзисторов, разработанный для управления MOSFET и IGBT в силовой электронике.
Используется в источниках питания, инверторах, преобразователях и майнинговых блоках питания, где требуется надёжное и синхронное управление верхним и нижним ключом.
Основные характеристики:
- Тип корпуса: SOIC-14 (узкий корпус, шаг выводов 1.27 мм)
- Функция: драйвер полумоста (high-side и low-side)
- Напряжение питания: 10–20 В (типично 12–15 В)
- Максимальное напряжение верхнего ключа: до 600 В
- Выходной ток драйвера: до 2.5 А (пиковый)
- Логический уровень входа: совместим с TTL/CMOS
- Задержка переключения: низкая, оптимизирована для высокочастотных приложений
- Защита: встроенная блокировка при низком напряжении (UVLO)
- Температурный диапазон: –40…+125 °C
Электрические особенности:
- Два независимых канала управления — верхний (HO) и нижний (LO)
- Входы: HIN и LIN для управления ключами
- Выходы: HO и LO для подключения к затворам MOSFET/IGBT
- Bootstrap схема для питания верхнего драйвера
- Совместимость с частотами до сотен килогерц
Применение:
- Импульсные блоки питания для майнинговых устройств
- DC/DC преобразователи высокой мощности
- Инверторы и моторные драйверы
- Силовые модули серверных систем
- Энергетическое оборудование и телеком‑системы
Особенности:
- Компактный корпус SOIC-14 для поверхностного монтажа
- Высокая надёжность при работе в тяжёлых условиях
- Совместимость с современными MOSFET и IGBT
- Оптимизирован для снижения потерь при переключении
IRS21864S (SOIC-14) — профессиональное решение для управления силовыми транзисторами в высоковольтных схемах.
Благодаря встроенной защите, высокой скорости переключения и поддержке bootstrap питания, микросхема обеспечивает стабильную работу
майнинговых блоков питания и серверных систем при круглосуточной эксплуатации.
