Описание

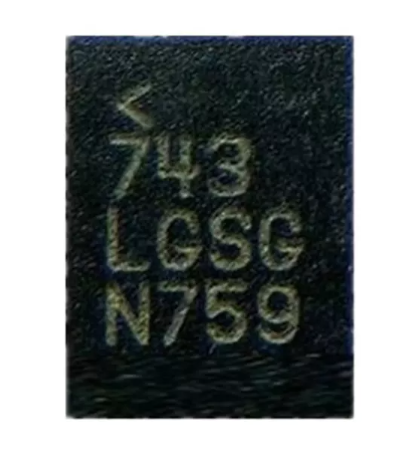

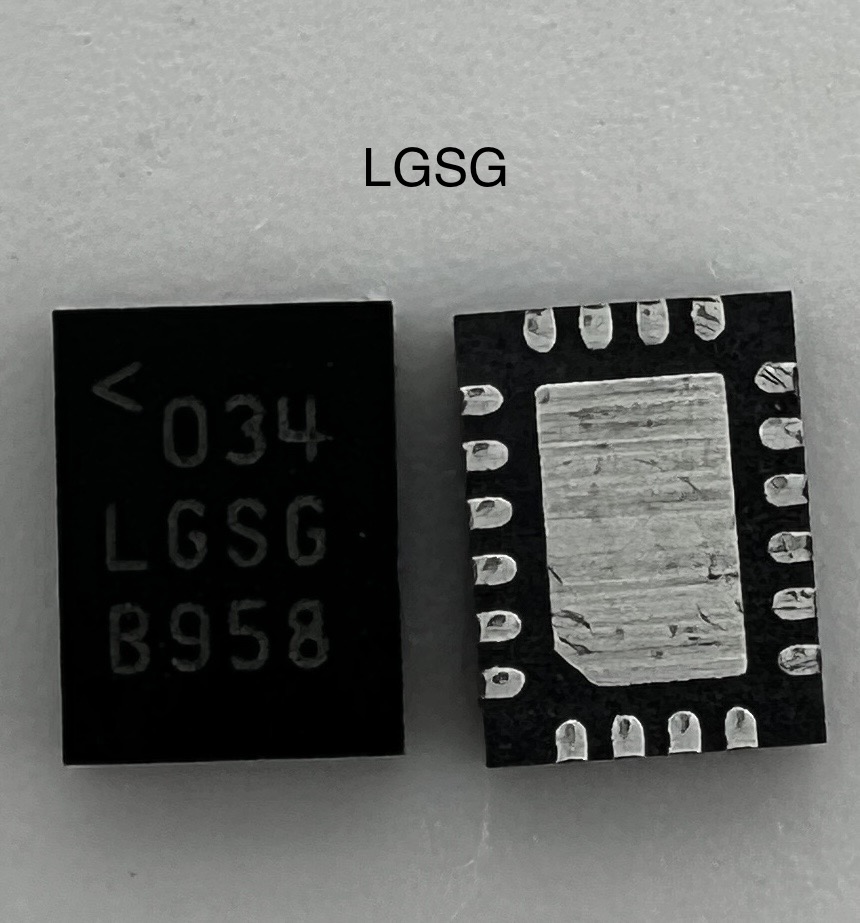

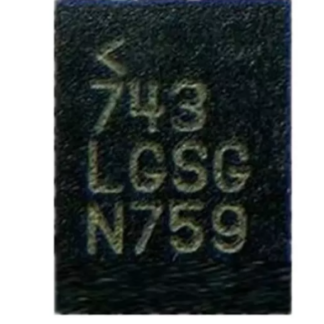

Микросхема LTC3807EUDC (маркировка LGSG) в корпусе QFN20 — это высокоэффективный синхронный понижающий контроллер
постоянного напряжения, разработанный компанией Analog Devices (Linear Technology). Благодаря низкому потреблению тока
в режиме ожидания и широкому диапазону входных напряжений, он идеально подходит для применения в блоках питания
майнингового оборудования, серверных системах и промышленной электронике.
Технические характеристики
- Тип: синхронный понижающий контроллер (Step-Down DC/DC Controller)
- Диапазон входного напряжения: от 4 В до 38 В (максимум 40 В)
- Диапазон выходного напряжения: от 0,8 В до 24 В
- Низкий ток потребления в режиме ожидания: около 50 мкА
- Методы измерения тока: через резистор RSENSE или DCR катушки
- Диапазон частоты переключения: 50 кГц – 900 кГц (фиксированная или синхронизируемая)
- Режимы работы: непрерывный, пропуск импульсов, Burst Mode® с низкими пульсациями
- Корпус: QFN20 (3 × 4 мм)
- Рабочая температура: от -40 °C до +125 °C
- Соответствие стандарту RoHS
Преимущества
- Высокая эффективность преобразования при низких потерях
- Гибкость настройки частоты и режимов работы
- Компактный корпус QFN20 для плотного монтажа
- Поддержка синхронизации с внешним генератором
- Надёжная работа в условиях повышенной нагрузки
Области применения
LTC3807EUDC используется в источниках питания и силовой электронике, включая:
- Блоки питания для ASIC-майнеров и GPU-ферм
- Серверные и телекоммуникационные системы
- Импульсные источники питания (SMPS)
- Системы бесперебойного питания (UPS)
- Промышленная автоматика и встраиваемые системы
Рекомендации по применению
- При проектировании учитывайте тепловой режим и обеспечивайте достаточный теплоотвод.
- Используйте качественные дроссели и конденсаторы для снижения пульсаций и повышения стабильности.
- При необходимости синхронизируйте частоту с внешним генератором для минимизации помех.
- Рекомендуется закладывать запас по току и напряжению для повышения надёжности схемы.
- Подходит для применения в многофазных конфигурациях для увеличения мощности.
