Описание

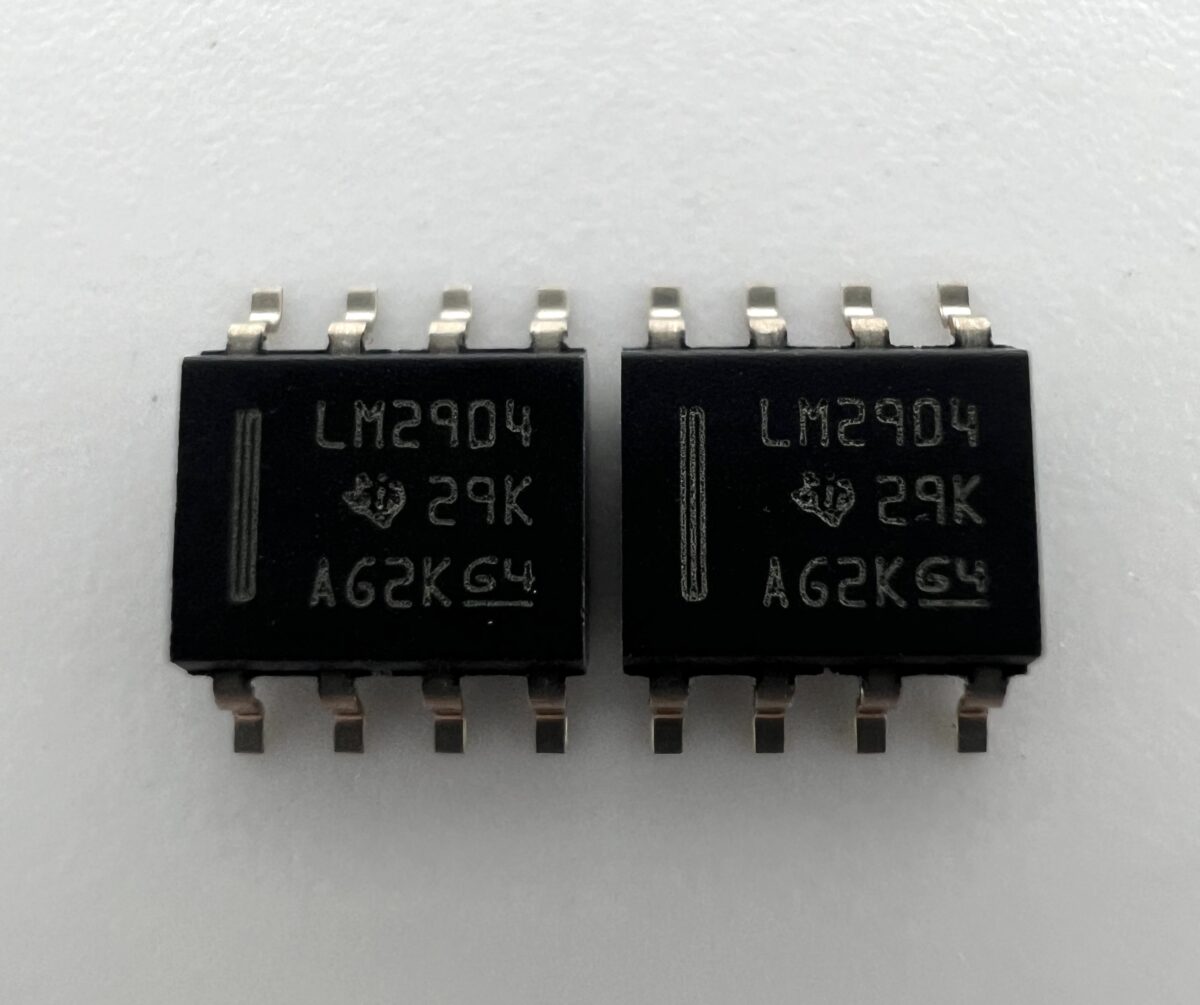

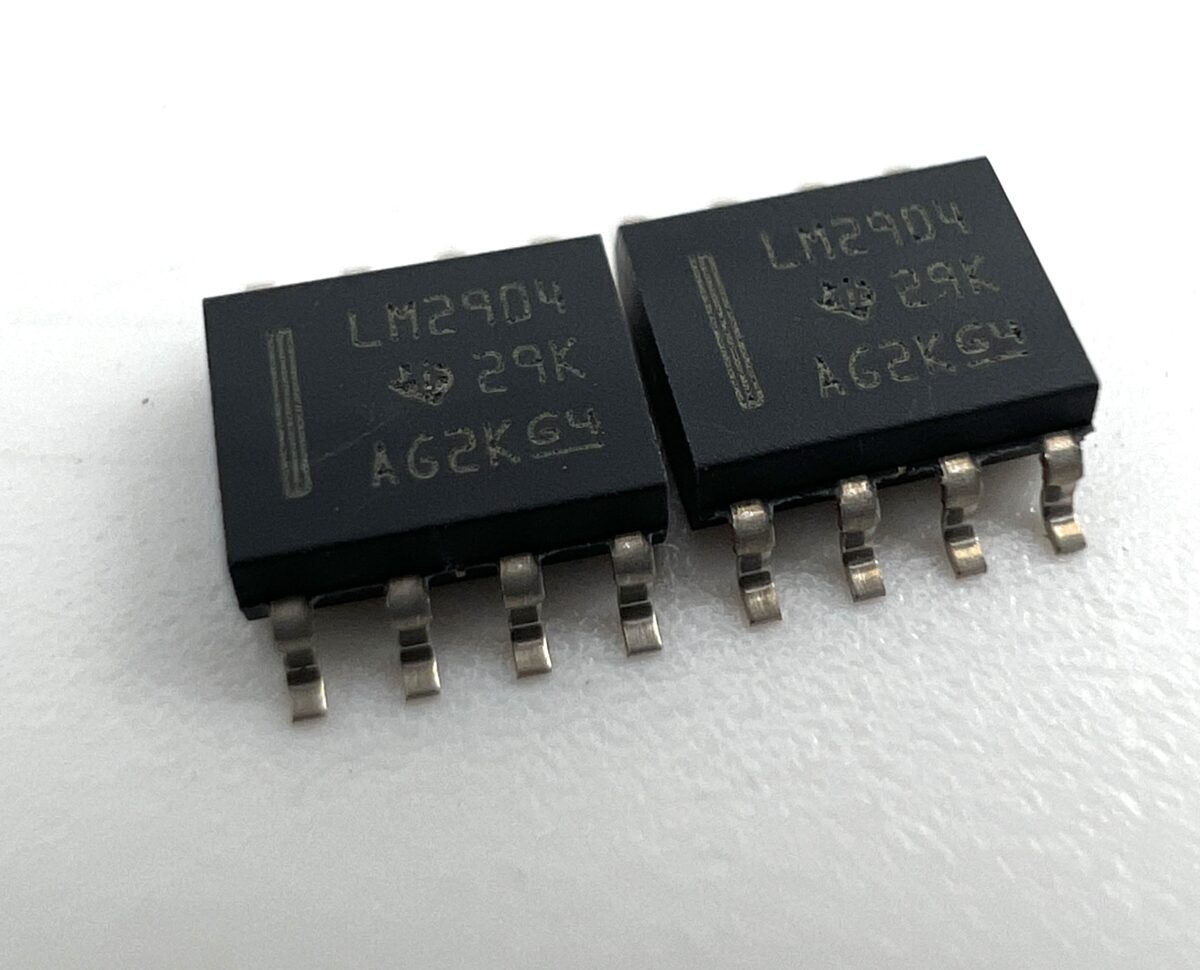

Микросхема LM2904DR в корпусе SOP-8 — это сдвоенный операционный усилитель общего применения,
разработанный для работы в широком диапазоне напряжений питания и при низком энергопотреблении.
Благодаря стабильности параметров и компактному корпусу, она широко используется в источниках питания,
промышленной электронике и оборудовании для майнинга.
Технические характеристики
- Тип: сдвоенный операционный усилитель (Dual Operational Amplifier)
- Корпус: SOP-8 (SOIC-8), поверхностный монтаж
- Количество каналов: 2
- Полоса пропускания: около 700 кГц
- Скорость нарастания выходного сигнала: 0,3 В/мкс
- Диапазон напряжения питания: от ±1,5 В до ±16 В или от 3 В до 32 В (однополярное питание)
- Входное смещение по току: около 20 нА
- Рабочая температура: от -40 °C до +125 °C
- Соответствие стандарту RoHS
Преимущества
- Широкий диапазон питающих напряжений
- Низкое энергопотребление
- Совместимость с однополярным и двуполярным питанием
- Компактный корпус SOP-8 для плотного монтажа
- Надёжная работа в промышленных условиях
Области применения
LM2904DR используется в аналоговых и силовых схемах, включая:
- Блоки питания для ASIC-майнеров и GPU-ферм
- Импульсные источники питания (SMPS)
- Системы бесперебойного питания (UPS)
- Промышленная автоматика и телекоммуникационное оборудование
- Фильтры, усилители сигналов и драйверные каскады
Рекомендации по применению
- При проектировании учитывайте ограниченную скорость нарастания выходного сигнала (0,3 В/мкс).
- Используйте качественную разводку печатной платы для минимизации шумов и перекрёстных помех.
- Обеспечьте правильное заземление и фильтрацию питания для стабильной работы.
- Подходит для применения в схемах с однополярным питанием от 3 В, что удобно для современных цифровых систем.
- Рекомендуется использовать в составе аналоговых фильтров, датчиков и схем управления питанием.
