Описание

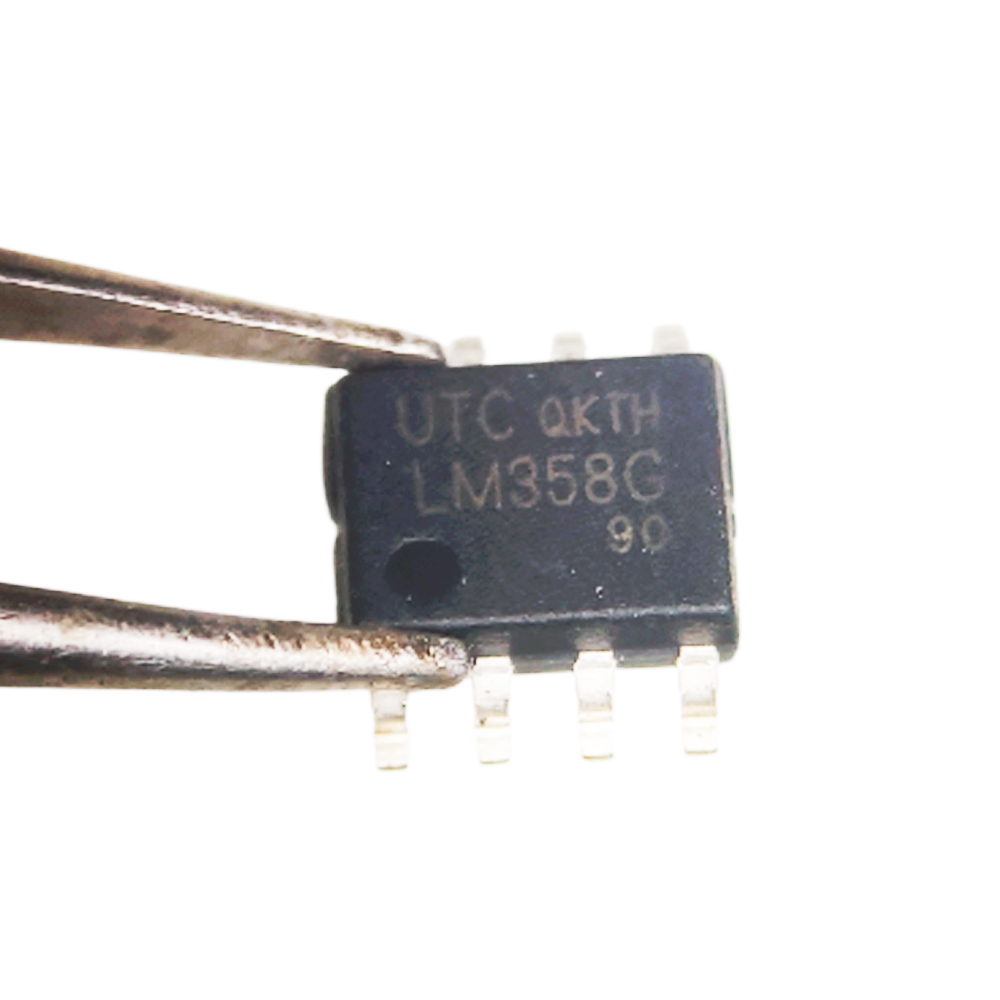

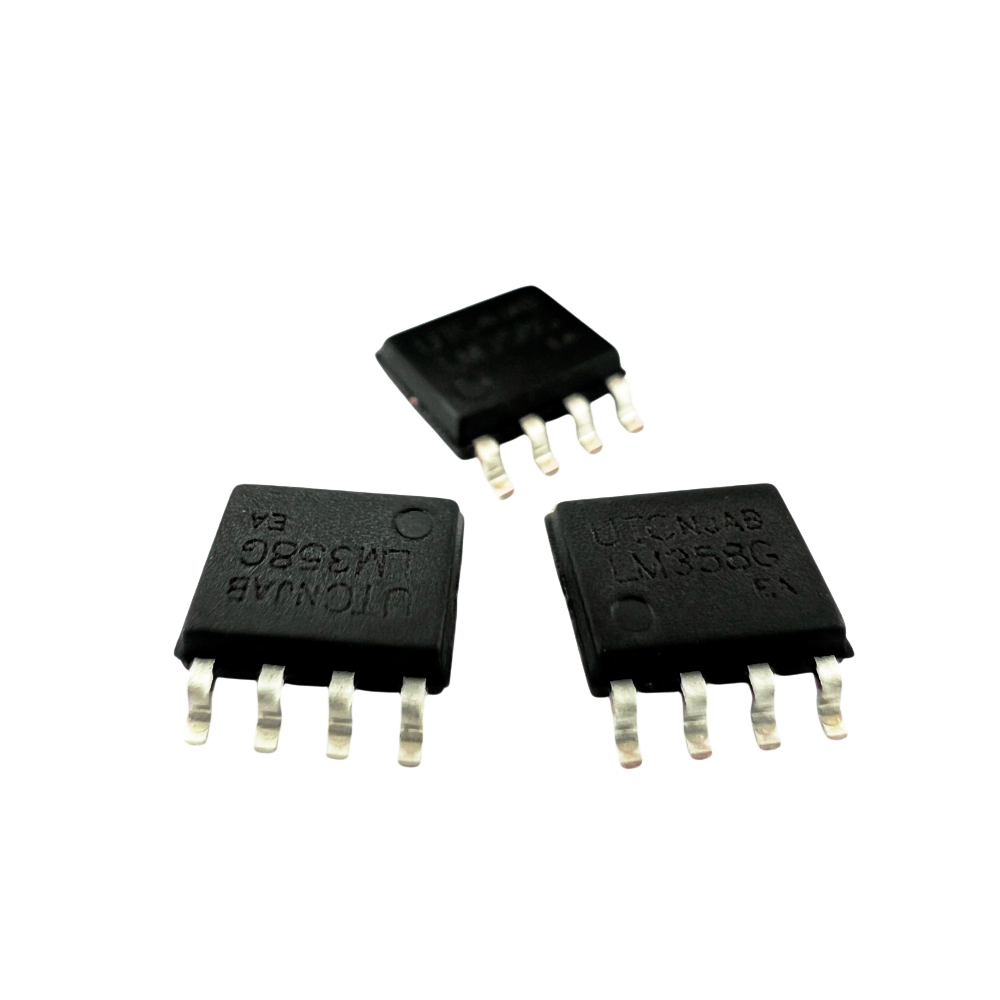

Микросхема LM358G — это двухканальный операционный усилитель общего назначения, выполненный в корпусе SO-8 для поверхностного монтажа.
Устройство предназначено для работы в широком диапазоне питающих напряжений, включая однополярное питание, и обладает низким потреблением тока.
Благодаря стабильной работе, высокой температурной устойчивости и универсальности, LM358G применяется в схемах мониторинга, управления и защиты
в блоках питания майнингового оборудования, серверных системах и промышленной электронике.
Технические характеристики
- Тип: двухканальный операционный усилитель
- Корпус: SO-8, поверхностный монтаж
- Диапазон питающего напряжения: от 3 В до 32 В (однополярное), от ±1.5 В до ±16 В (двуполярное)
- Типичный ток потребления: ~0.5 мА на канал
- Диапазон входного напряжения: от 0 В до Vcc – 1.5 В
- Выходное напряжение: от 0 В до Vcc – 1.5 В
- Полоса пропускания: ~1 МГц
- Температурный диапазон: от -40 °C до +85 °C
- Совместимость: с TTL, CMOS, аналоговыми и цифровыми схемами
- Соответствие стандарту RoHS
Преимущества
- Работа при низком напряжении и малом токе
- Поддержка однополярного и двуполярного питания
- Устойчивость к температурным перепадам и шумам
- Минимизация внешних компонентов при типовых включениях
- Совместимость с широким спектром аналоговых схем
Области применения
LM358G применяется в аналоговых и смешанных схемах, включая:
- Системы мониторинга напряжения и тока в блоках питания
- Хэш-платы и платы управления для ASIC-майнеров
- Серверные и телекоммуникационные модули
- Промышленные контроллеры и датчики
- Системы защиты, сравнения и усиления сигналов
Рекомендации по применению
- Обеспечьте стабильное питание и фильтрацию входных сигналов
- Рекомендуется использовать в схемах с однополярным питанием для упрощения разводки
- Соблюдайте температурные и электрические допуски при проектировании
- Корпус SO-8 подходит для автоматизированного поверхностного монтажа
