Описание

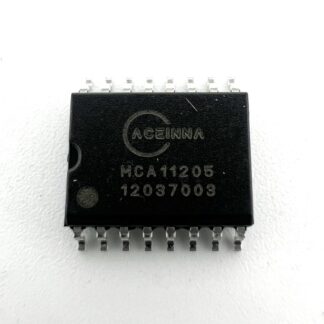

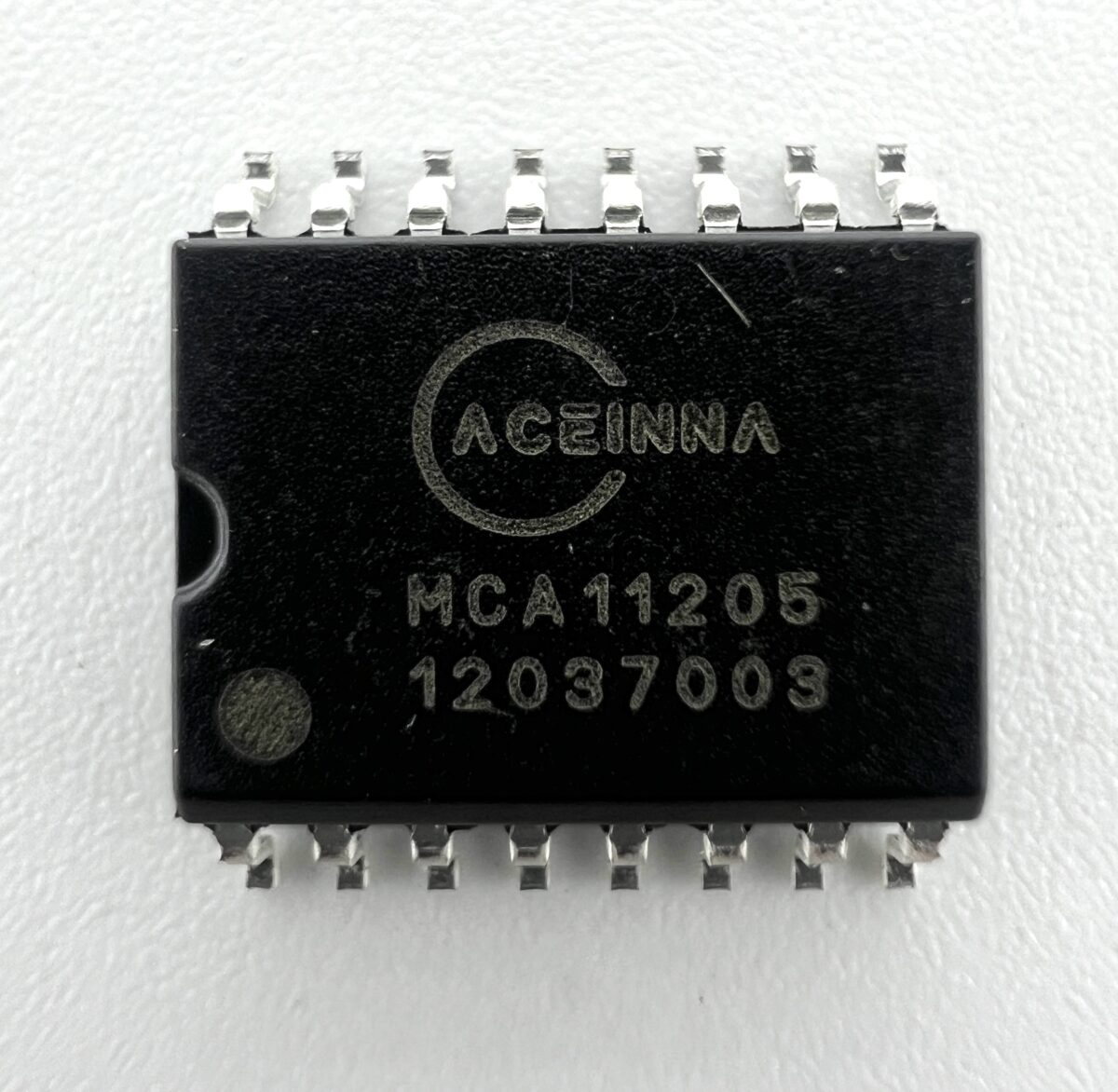

Микросхема MCA11205 в корпусе SOIC-16 — это высокоточный аналоговый датчик тока, разработанный компанией Aceinna. Она применяется в блоках питания майнинг-оборудования, таких как Antminer APW11, и обеспечивает двунаправленное измерение тока с высокой точностью и широким частотным диапазоном. Благодаря низкому уровню шума, высокой линейности и встроенной гальванической развязке, MCA11205 идеально подходит для мониторинга и управления током в цифровых и силовых системах.
Ключевые особенности
- Основана на AMR-технологии — высокая точность и стабильность
- Двунаправленное измерение тока — подходит для AC и DC цепей
- Аналоговый выход, пропорциональный току — совместим с АЦП и аналоговыми контурами управления
- Широкая полоса пропускания: до 5 МГц — подходит для динамичных нагрузок
- Низкое сопротивление первичной цепи: 0.9 мОм — минимальные потери
- Быстрое время отклика: ~300 нс — точная реакция на изменения тока
- Питание от одного источника 5 В — упрощённая интеграция
- Встроенная защита от перегрузки — надёжность при экстремальных условиях
Области применения
- Майнинг-фермы: мониторинг тока в блоках питания ASIC-оборудования
- Контроллеры питания: обратная связь и защита по току
- Серверные модули: измерение потребления и диагностика
- Промышленная электроника: системы управления и распределения энергии
Преимущества для майнинга
- Высокая точность измерения — стабильная работа оборудования
- Низкий уровень шума — надёжная передача сигнала без дополнительных фильтров
- Совместимость с Antminer APW11 и другими источниками питания
- Устойчивость к температурным и электрическим перегрузкам
Технические характеристики
- Модель: MCA11205
- Тип: аналоговый датчик тока с гальванической развязкой
- Корпус: SOIC-16
- Диапазон измерения: ±20 А
- Полоса пропускания: до 5 МГц
- Сопротивление первичной цепи: 0.9 мОм
- Питание: 5 В
- Выход: аналоговый, пропорциональный току
- Температурный диапазон: –40 °C до +105 °C
- Вес: ~3 г
- Размеры: 12 × 9 × 3 мм
