Описание
Микросхема HF920GS — это высоковольтный контроллер flyback-преобразователя с интегрированным 900 В MOSFET, предназначенный для построения компактных и энергоэффективных AC/DC источников питания.

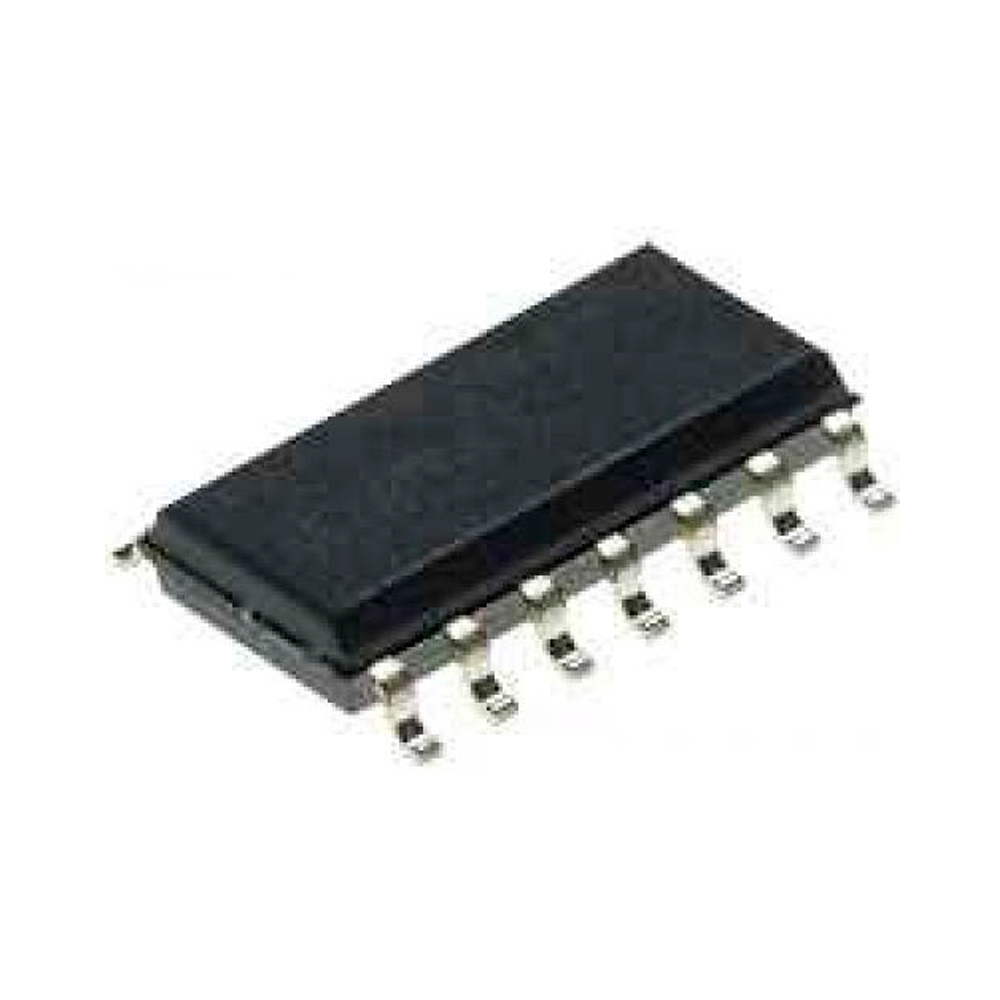

Устройство выполнено в корпусе SOIC14-11 и использует управление по пиковому току, обеспечивая отличную динамику, простую компенсацию петли и стабильную работу при переменной нагрузке.
HF920GS идеально подходит для применения в блоках питания хэш-плат, серверных модулях, телекоммуникационных системах и промышленной автоматике.
Технические характеристики
- Тип: контроллер flyback-преобразователя с встроенным MOSFET
- Корпус: SOIC14-11, поверхностный монтаж
- Интегрированный транзистор: 900 В MOSFET
- Метод управления: peak-current-mode control
- Частота переключения: фиксированная, до 65 кГц
- Режимы: burst mode при малой нагрузке, soft-start, brown-out
- Низкое энергопотребление в режиме ожидания
- Минимальное количество внешних компонентов
- Температурный диапазон: от -40 °C до +125 °C
- Соответствие стандарту RoHS
Преимущества
- Упрощённая реализация AC/DC преобразователя с минимальной обвязкой
- Высокая надёжность при работе от нестабильных сетей
- Интеграция силового ключа снижает габариты и стоимость схемы
- Поддержка режима burst снижает потери при малой нагрузке
- Компактный корпус SOIC14-11 для плотной компоновки
Области применения
HF920GS применяется в силовой электронике и цифровых системах, включая:
- Хэш-платы и блоки питания для ASIC-майнеров
- Серверные и телекоммуникационные источники питания
- Системы бесперебойного питания (UPS)
- Промышленные контроллеры и автоматизация
- Сетевые адаптеры и бытовая электроника
Рекомендации по применению
- Обеспечьте надёжную разводку силовых и сигнальных линий для минимизации помех
- Используйте байпасные конденсаторы рядом с выводами питания
- Рекомендуется применять внешний ограничитель перенапряжения на входе
- Корпус SOIC14-11 подходит для автоматизированного поверхностного монтажа
