Описание

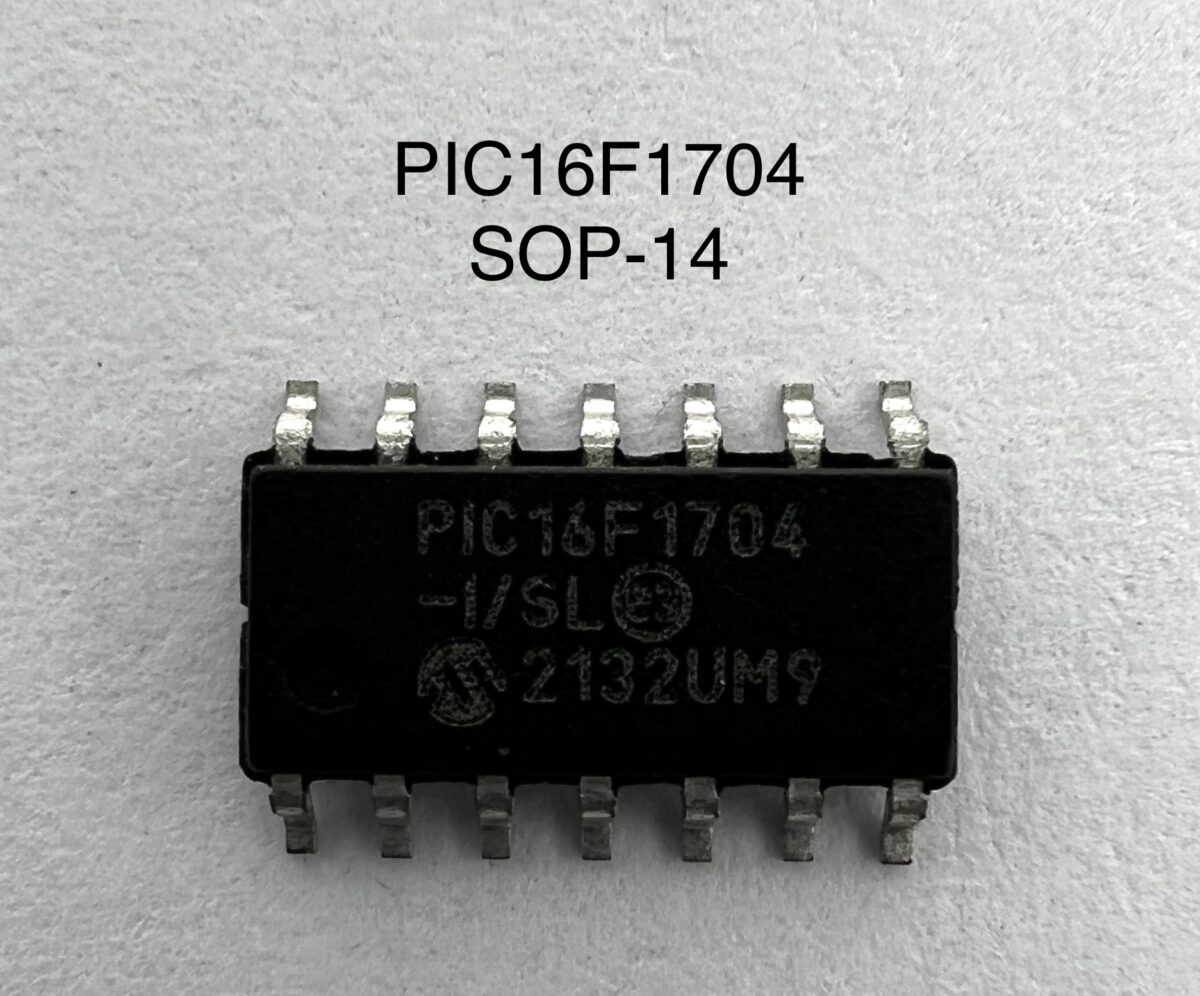

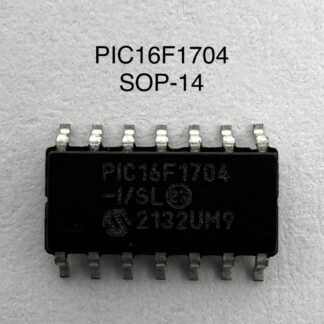

Микросхема PIC16F1704 — это 8-битный микроконтроллер с расширенными аналоговыми функциями, разработанный компанией Microchip.
Устройство сочетает в себе энергоэффективную архитектуру, встроенные периферийные блоки и компактный корпус SOP-14, что делает его
оптимальным решением для управления цифровыми функциями в источниках питания, хэш-платах и телеметрии майнингового оборудования.
Технические характеристики
- Тип: 8-битный микроконтроллер с Flash-памятью
- Корпус: SOP-14, поверхностный монтаж
- Тактовая частота: до 32 МГц (внутренний генератор)
- Память программ: 4 КБ Flash
- Оперативная память: 256 байт SRAM
- EEPROM: 128 байт
- Аналоговые функции: 10-битный АЦП, ЦАП, компараторы
- Цифровые интерфейсы: I²C, SPI, UART
- ШИМ-выходы: до 4 каналов
- Напряжение питания: от 2.3 В до 5.5 В
- Энергопотребление: от 50 нА в спящем режиме
- Температурный диапазон: от -40 °C до +125 °C
- Соответствие стандарту RoHS
Преимущества
- Компактное решение для цифрового управления и мониторинга
- Низкое энергопотребление благодаря технологии XLP
- Гибкая конфигурация периферии для различных задач
- Совместимость с большинством систем майнинга и серверных плат
- Поддержка автоматизированного поверхностного монтажа
Области применения
PIC16F1704 применяется в цифровых и силовых системах, включая:
- Хэш-платы и контроллеры для ASIC-майнеров
- GPU-фермы и серверные модули
- Источники питания с цифровым управлением
- Системы телеметрии и мониторинга
- Промышленные контроллеры и интерфейсные модули
Рекомендации по применению
- Используйте внутренний генератор для снижения стоимости BOM
- Рекомендуется применять спящий режим для снижения энергопотребления
- Обеспечьте надёжную разводку линий I²C/SPI/UART для стабильной связи
- Соблюдайте температурные и напряженческие допуски при пайке и эксплуатации
- Поддержка MPLAB X IDE и XC8 компилятора для быстрой разработки
