Описание

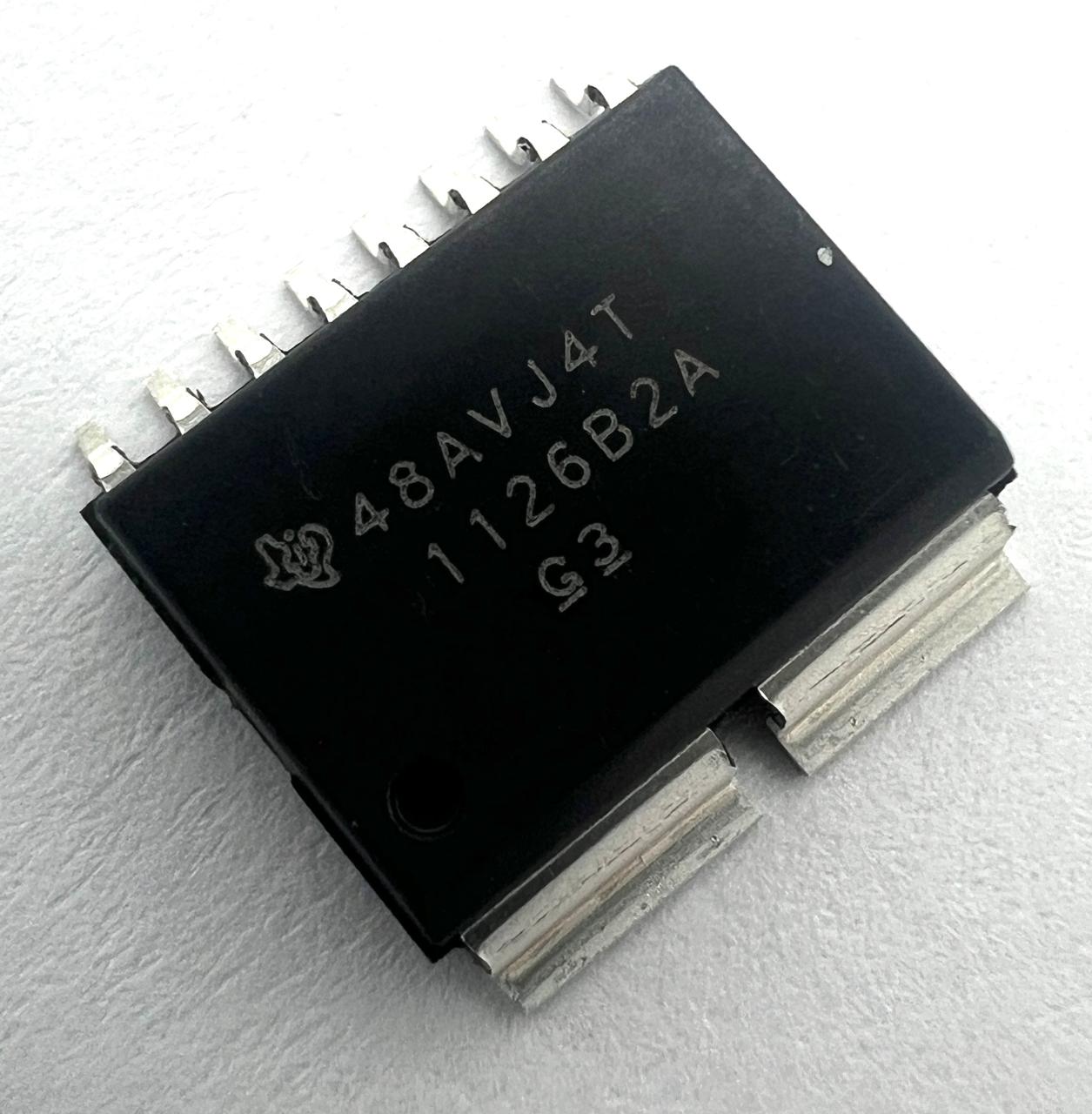

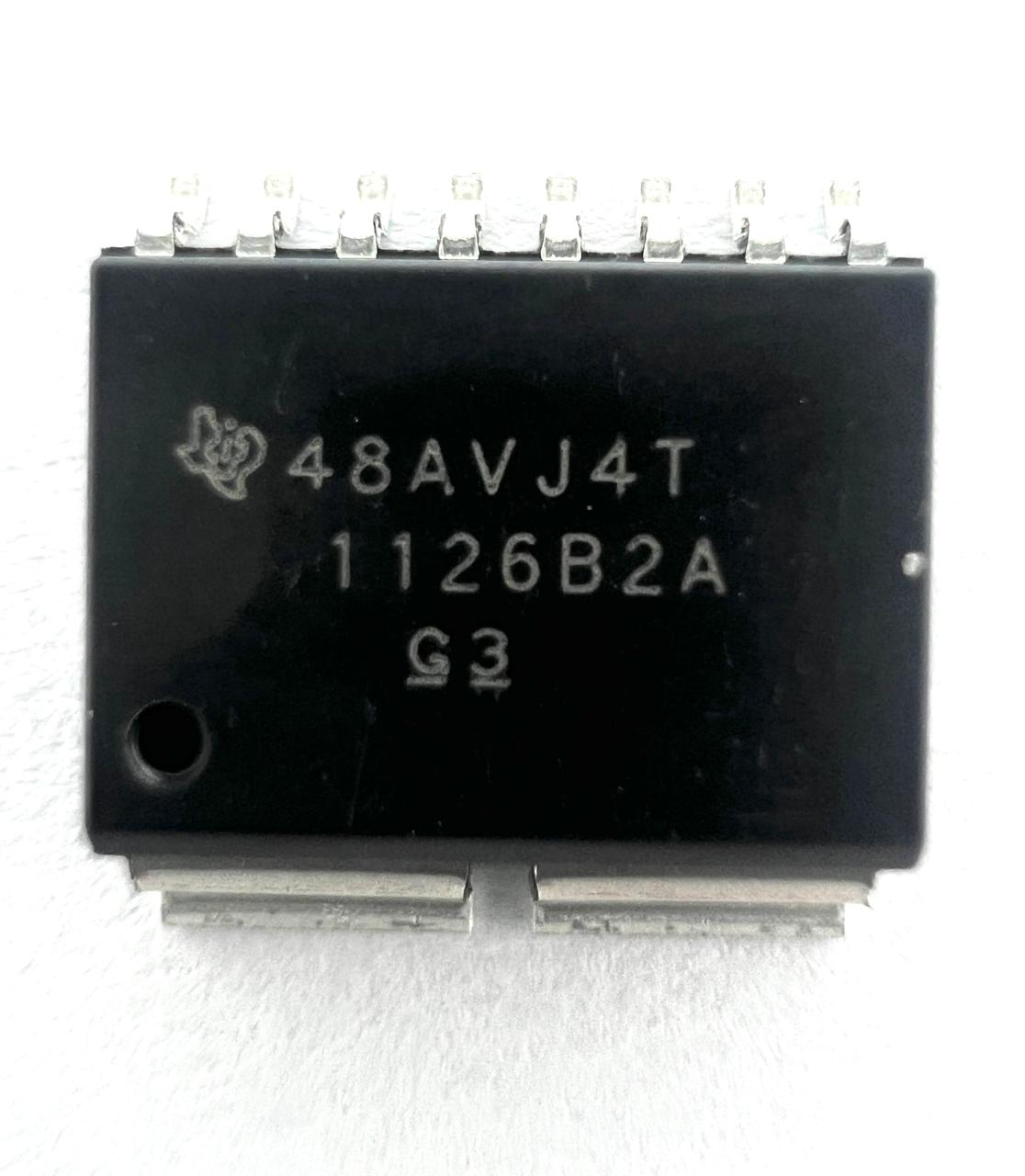

Микросхема TMCS1126B2AQDVGR (корпус SOIC-10) — это высокоточный датчик тока на эффекте Холла с гальванической развязкой, разработанный компанией Texas Instruments. Она обеспечивает измерение переменного и постоянного тока с высокой точностью, низким уровнем шума и быстрым откликом, что делает её идеальной для применения в блоках питания майнинг-оборудования, включая Antminer, Whatsminer и серверные модули.
Ключевые особенности
- Диапазон измерения тока: от –31 А до +65 А
- Тип измерения: двунаправленный, аналоговый выход
- Частотный диапазон: DC до 500 кГц — подходит для высокоскоростных цепей
- Высокая точность: нелинейность менее ±0.1%, термодрифт чувствительности ±20 ppm/°C
- Быстрое время отклика: 250 нс, задержка распространения — 60 нс
- Гальваническая развязка: до 5000 В RMS — повышенная безопасность
- Высокая устойчивость к внешним магнитным полям — надёжность в шумной среде
- Фиксированная чувствительность: 50 мВ/А — упрощённая интеграция
- Питание: от 3 В до 5.5 В
Области применения
- Майнинг-фермы: мониторинг тока в блоках питания и хэш-платах
- Серверные модули: диагностика и защита по току
- Импульсные источники питания: обратная связь и контроль нагрузки
- Промышленная электроника: системы распределения энергии, зарядные станции
Преимущества для майнинга
- Высокая точность и стабильность при круглосуточной работе
- Минимальные потери благодаря низкому сопротивлению проводника
- Компактный корпус SOIC-10 — удобен для поверхностного монтажа
- Совместимость с типовыми схемами блоков питания ASIC-оборудования
Технические характеристики
- Модель: TMCS1126B2AQDVGR
- Тип: датчик тока на эффекте Холла с изоляцией
- Корпус: SOIC-10
- Диапазон тока: –31 А до +65 А
- Частота: до 500 кГц
- Чувствительность: 50 мВ/А
- Питание: 3 В – 5.5 В
- Выход: аналоговый, пропорциональный току
- Температурный диапазон: –40 °C до +125 °C
- Размеры: ~10.3 × 7.5 × 2.5 мм
- Вес: ~0.35 г
