Описание

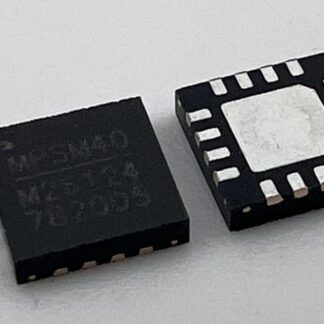

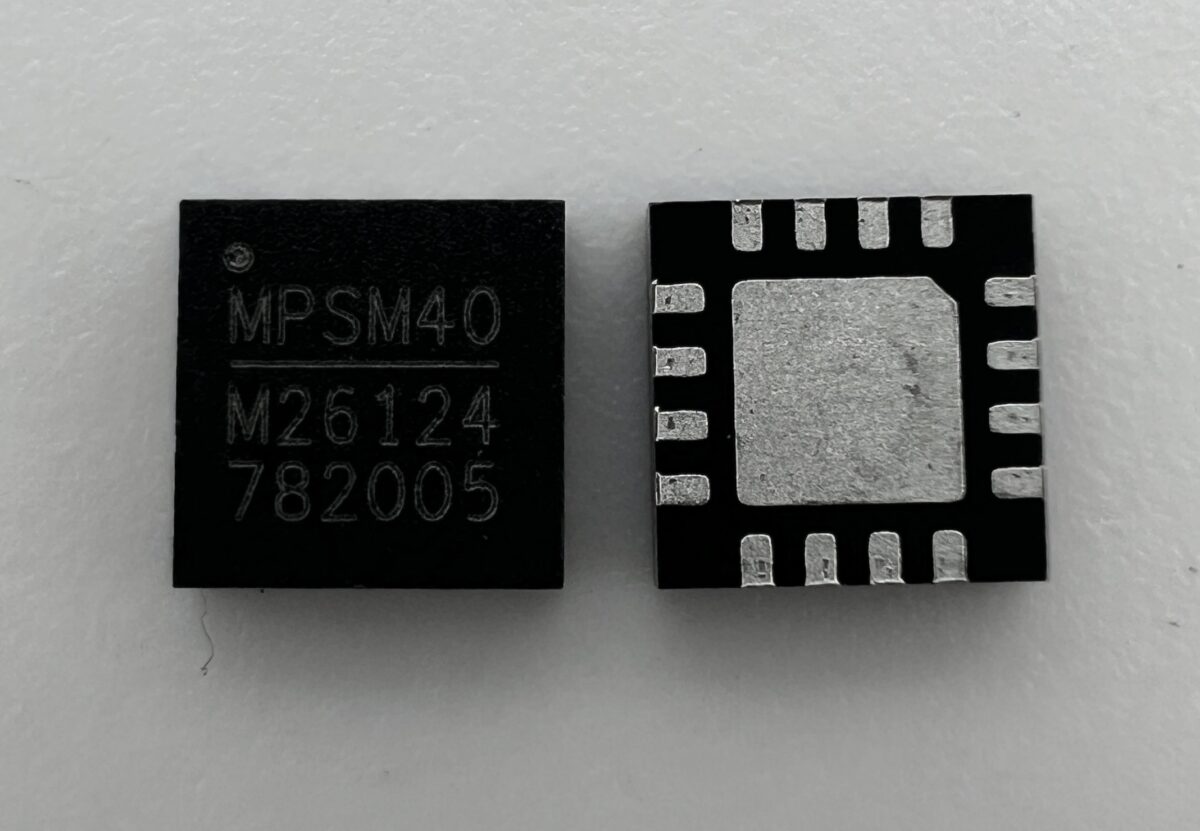

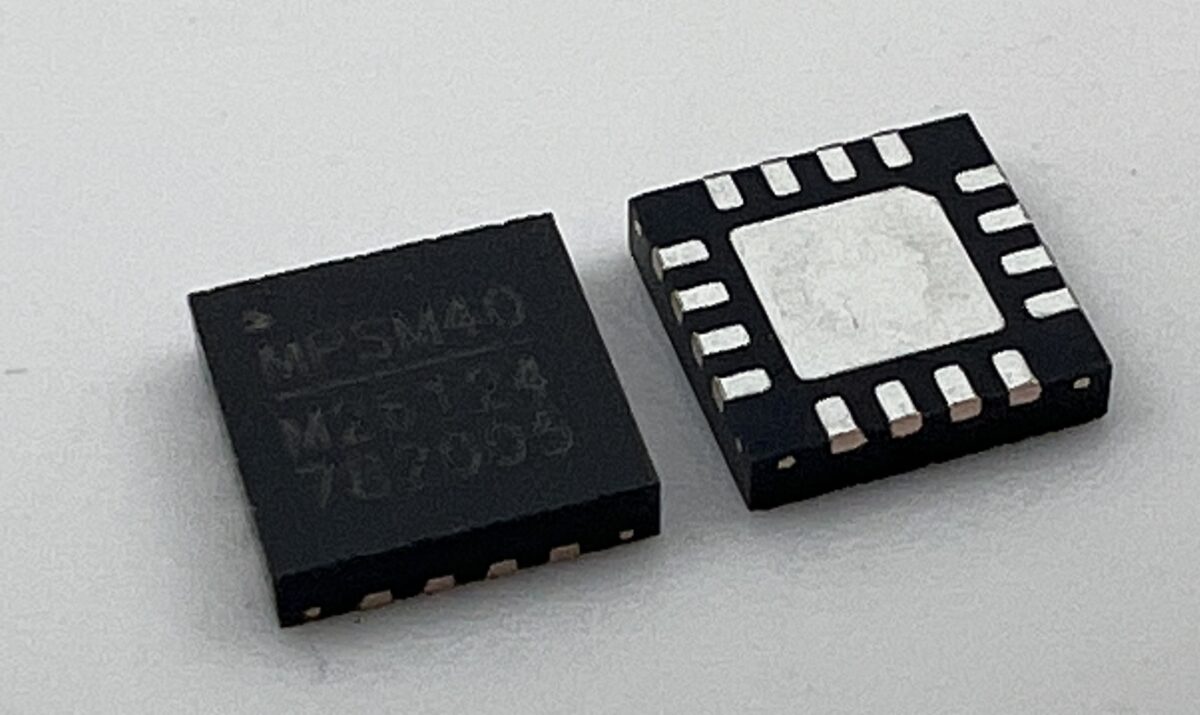

Микросхема MP26124GR (QFN-16) — это монолитный понижающий импульсный зарядный контроллер для литий-ионных аккумуляторов, предназначенный для зарядки батарейных сборок из 4 последовательно соединенных элементов (4S). Компонент производства Monolithic Power Systems (MPS) интегрирует в себе силовой MOSFET и обеспечивает эффективность преобразования до 90%. Микросхема поддерживает входное напряжение до 24В и может заряжать аккумуляторы током до 2А [citation:1][citation:4].
В контексте майнингового оборудования MP26124GR может применяться в системах резервного питания майнинг-ферм, портативных устройствах для настройки и диагностики ASIC-майнеров, а также в автономных системах мониторинга, работающих от аккумуляторных батарей. Наличие функций температурного контроля батареи, индикации статуса заряда и программируемого таймера делает его удобным решением для создания надежных систем автономного питания на объектах майнинга [citation:1][citation:5].
Назначение:
- Построение зарядных устройств для 4-элементных литий-ионных аккумуляторных сборок (4S Li-Ion).
- Создание систем резервного и бесперебойного питания (ИБП) для майнинг-ферм и сетевого оборудования.
- Разработка портативных источников питания для обслуживания и диагностики ASIC-майнеров в полевых условиях.
- Применение в автономных системах мониторинга температуры, влажности и энергопотребления на майнинг-фермах.
Технические характеристики:
- Модель: MP26124GR, MP26124GR-Z, MP26124GR-P [citation:1][citation:4].
- Производитель: Monolithic Power Systems (MPS) [citation:1].
- Тип корпуса: QFN-16 (4×4 мм) [citation:1][citation:3].
- Тип аккумуляторов: Литий-ионные (Li-Ion) [citation:1].
- Количество элементов (ячеек): 4 последовательно (4S) [citation:1][citation:4].
- Максимальное входное напряжение: 24 В [citation:1][citation:4].
- Максимальный зарядный ток: 2 А (программируемый) [citation:1][citation:2].
- Напряжение заряда аккумуляторной сборки: 16.8 В [citation:2][citation:3].
- Точность стабилизации напряжения заряда: ±0.75% [citation:1][citation:4].
- Сопротивление встроенного MOSFET: 0.2 Ом [citation:1][citation:4].
- Частота переключения: 600 кГц (фиксированная) [citation:1][citation:4].
- КПД: до 90% [citation:1][citation:4].
- Поддержка предварительного заряда (Preconditioning) для полностью разряженных батарей [citation:1][citation:4].
- Ток потребления в режиме ожидания: 2 мА (тип.) [citation:2].
- Рабочая температура: от -40 до +125 °C [citation:2][citation:3].
Конструктивные особенности:
- Корпус QFN-16 с экспонированной термоплощадкой (4×4 мм).
- Вес компонента: 0.000124 кг (0.124 грамма) (по данным одного из источников) [citation:2].
- Стандартная комплектация: лента и катушка (Tape & Reel) [citation:3][citation:6].
- Количество на катушке: 5000 шт (для версии -Z) [citation:4][citation:5].
Функции и защиты:
- Программируемый зарядный ток и таймер заряда [citation:1][citation:3].
- Индикация статуса заряда и неисправности входного питания [citation:1][citation:4].
- Мониторинг и защита по температуре батареи [citation:1][citation:4].
- Защита от перегрева кристалла (Thermal Shutdown) [citation:1][citation:4].
- Цикл за циклом защита от перегрузки по току [citation:1][citation:4].
- Блокировка при пониженном напряжении (UVLO) [citation:2].
- Защита от переполюсовки (благодаря топологии).
- Возможность автоматического перезапуска заряда [citation:2].
Схема включения и ключевые компоненты:
- Входной конденсатор (например, 10 мкФ / 35 В) для фильтрации помех.
- Выходной конденсатор (например, 22 мкФ) для стабилизации напряжения на аккумуляторе.
- Дроссель (например, 10 мкГн) для преобразования энергии.
- Резисторы для программирования тока и настройки таймера.
- Токоизмерительный шунт (Rsense) для контроля зарядного тока.
