Описание
Микросхема MP3426 — это компактный и высокоэффективный DC-DC преобразователь с повышением напряжения (Boost Converter),
разработанный компанией Monolithic Power Systems. Устройство способно работать с входным напряжением от 3.2 В до 22 В и
формировать выход до 35 В при токе до 6 А. Благодаря программируемой частоте переключения, встроенной защите и корпусу QFN14,
микросхема идеально подходит для применения в майнинговых блоках питания, хэш-платах, телекоммуникационных системах и промышленной электронике.
Технические характеристики
- Тип: DC-DC Boost Converter (повышающий преобразователь)

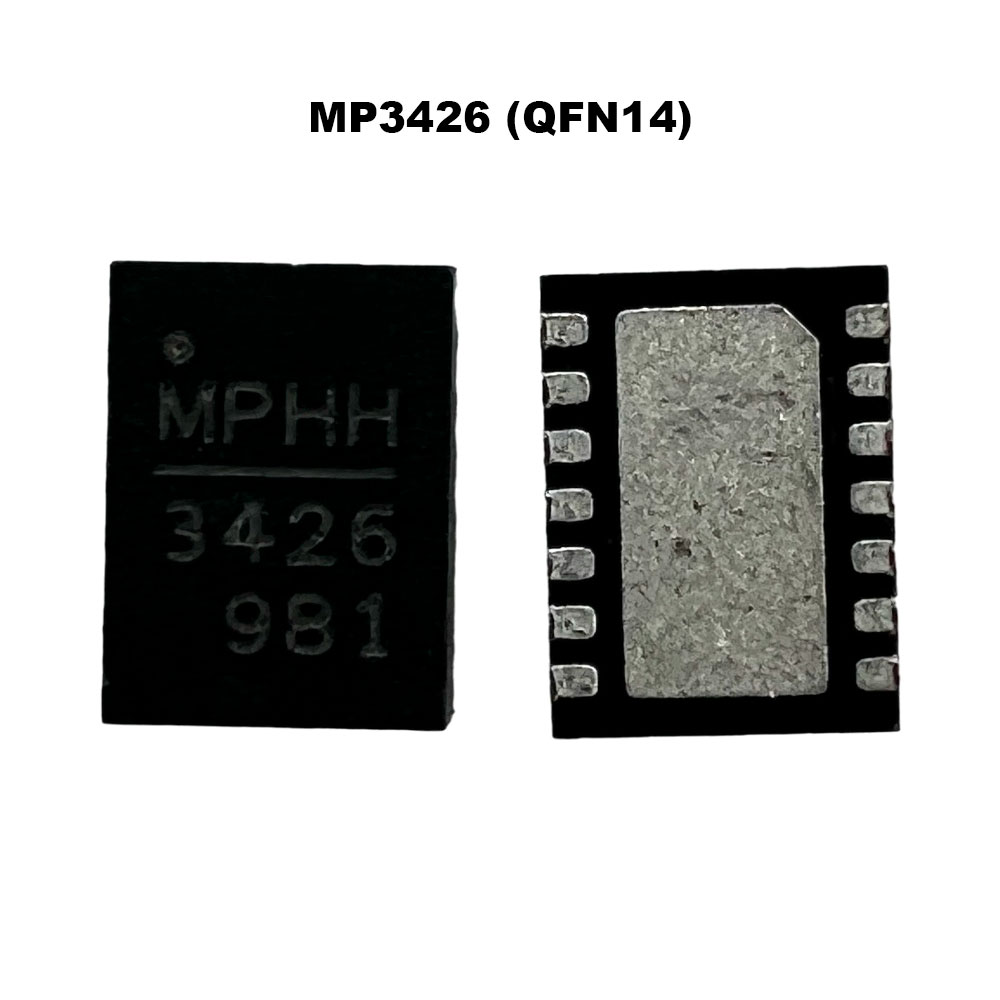

- Корпус: QFN14, 3 мм × 4 мм, с тепловым отводом
- Входное напряжение: от 3.2 В до 22 В
- Выходное напряжение: от 3.2 В до 35 В
- Максимальный выходной ток: до 6 А
- КПД: до 95%
- Частота переключения: программируемая, до 1.2 МГц
- Встроенные функции: UVLO, ограничение тока, защита от перегрева
- Температурный диапазон: от -40 °C до +125 °C
- Соответствие стандарту RoHS
Преимущества
- Высокая плотность мощности при компактных габаритах
- Гибкая настройка частоты для оптимизации КПД и снижения EMI
- Надёжная работа при переменных нагрузках и температуре
- Минимизация внешних компонентов благодаря интеграции функций
- Совместимость с современными ASIC и GPU платформами
Области применения
MP3426 применяется в источниках питания и силовой электронике, включая:
- Хэш-платы и блоки питания для ASIC-майнеров
- GPU-фермы и серверные модули
- Системы телекоммуникации и промышленной автоматизации
- Преобразователи для зарядных устройств и UPS
- Платы управления и распределения питания
Рекомендации по применению
- Обеспечьте надёжный теплоотвод через тепловой контакт корпуса QFN
- Используйте качественные индуктивные компоненты для стабильной работы на высокой частоте
- Рекомендуется применять входной и выходной фильтр для снижения пульсаций
- Соблюдайте рекомендации по разводке для минимизации потерь и повышения надёжности
- Поддержка QFN14 корпуса упрощает автоматизированный монтаж и компоновку
