Описание

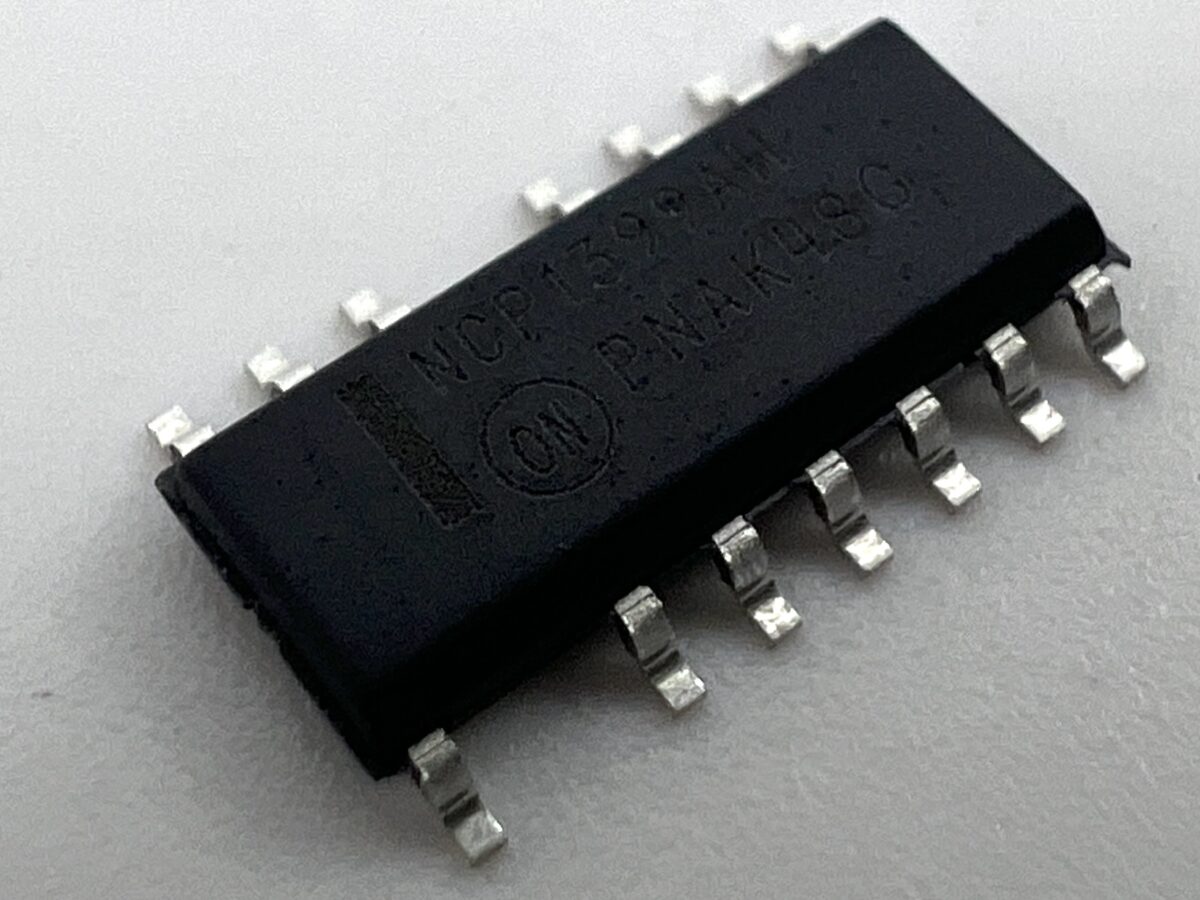

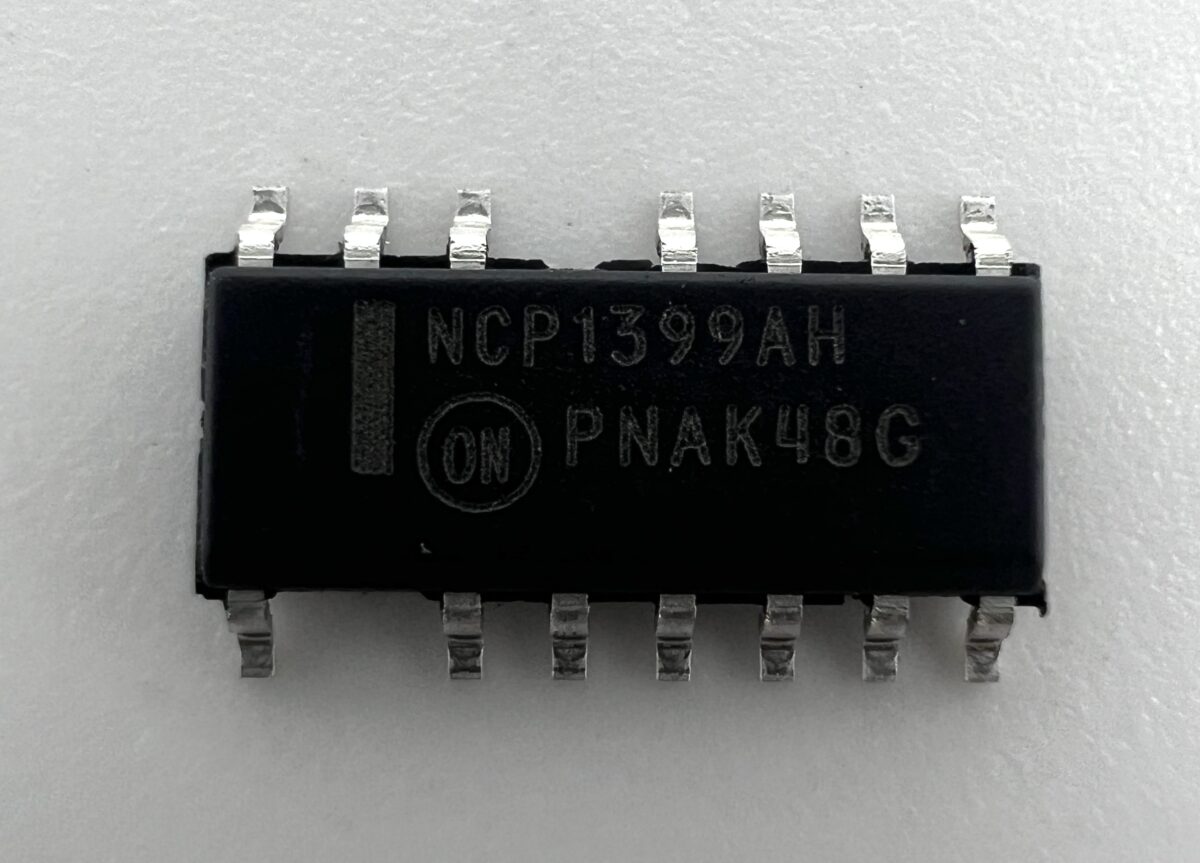

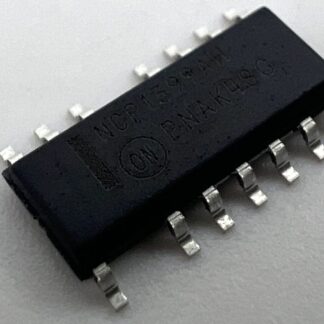

Микросхема NCP1399AH — это контроллер резонансного полумостового преобразователя с токовым управлением,
предназначенный для построения высокоэффективных импульсных источников питания. Она оснащена встроенными драйверами
затворов MOSFET до 600 В, поддерживает режим пропуска (Skip Mode), функцию Brown-Out и имеет выход для управления
PFC-контроллером. Решение оптимально для применения в блоках питания майнингового оборудования, серверных системах и промышленной электронике.
Технические характеристики
- Тип: контроллер резонансного полумостового преобразователя с токовым управлением
- Корпус: SOIC-16, поверхностный монтаж
- Встроенные драйверы затворов MOSFET: до 600 В
- Диапазон питающего напряжения: от 11 В до 20 В
- Режим управления: токовый, с поддержкой Skip Mode
- Функция Brown-Out: защита при понижении входного напряжения
- Выход для синхронизации или управления PFC-контроллером
- Встроенные защиты: от перегрузки, перегрева, пониженного напряжения
- Рабочая температура: от -40 °C до +125 °C
- Соответствие стандарту RoHS
Преимущества
- Высокая эффективность преобразования благодаря резонансной топологии
- Снижение количества внешних компонентов за счёт интеграции драйверов
- Поддержка лёгкой нагрузки с минимальными потерями (режим Skip)
- Надёжная работа в промышленных условиях и при круглосуточной эксплуатации
- Компактный корпус SOIC-16 для плотного монтажа
Области применения
NCP1399AH применяется в источниках питания и силовой электронике, включая:
- Блоки питания для ASIC-майнеров и GPU-ферм
- Импульсные источники питания (SMPS) средней и высокой мощности
- Системы бесперебойного питания (UPS)
- Серверные и телекоммуникационные блоки питания
- Инверторы и промышленные преобразователи
Рекомендации по применению
- Обеспечьте надёжный теплоотвод для силовых MOSFET при проектировании схемы.
- Используйте качественные резонансные компоненты (дроссели, конденсаторы) для стабильной работы.
- Рекомендуется применять функцию Skip Mode для повышения КПД при малых нагрузках.
- Интеграция с PFC-контроллером позволяет улучшить качество электропитания и соответствие стандартам EMI.
- Соблюдайте рекомендации по разводке печатной платы для минимизации помех и повышения надёжности.
