Описание

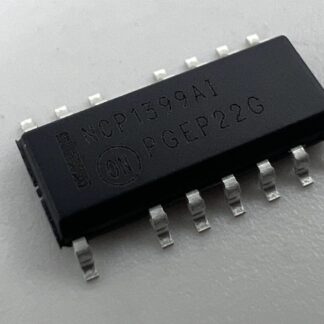

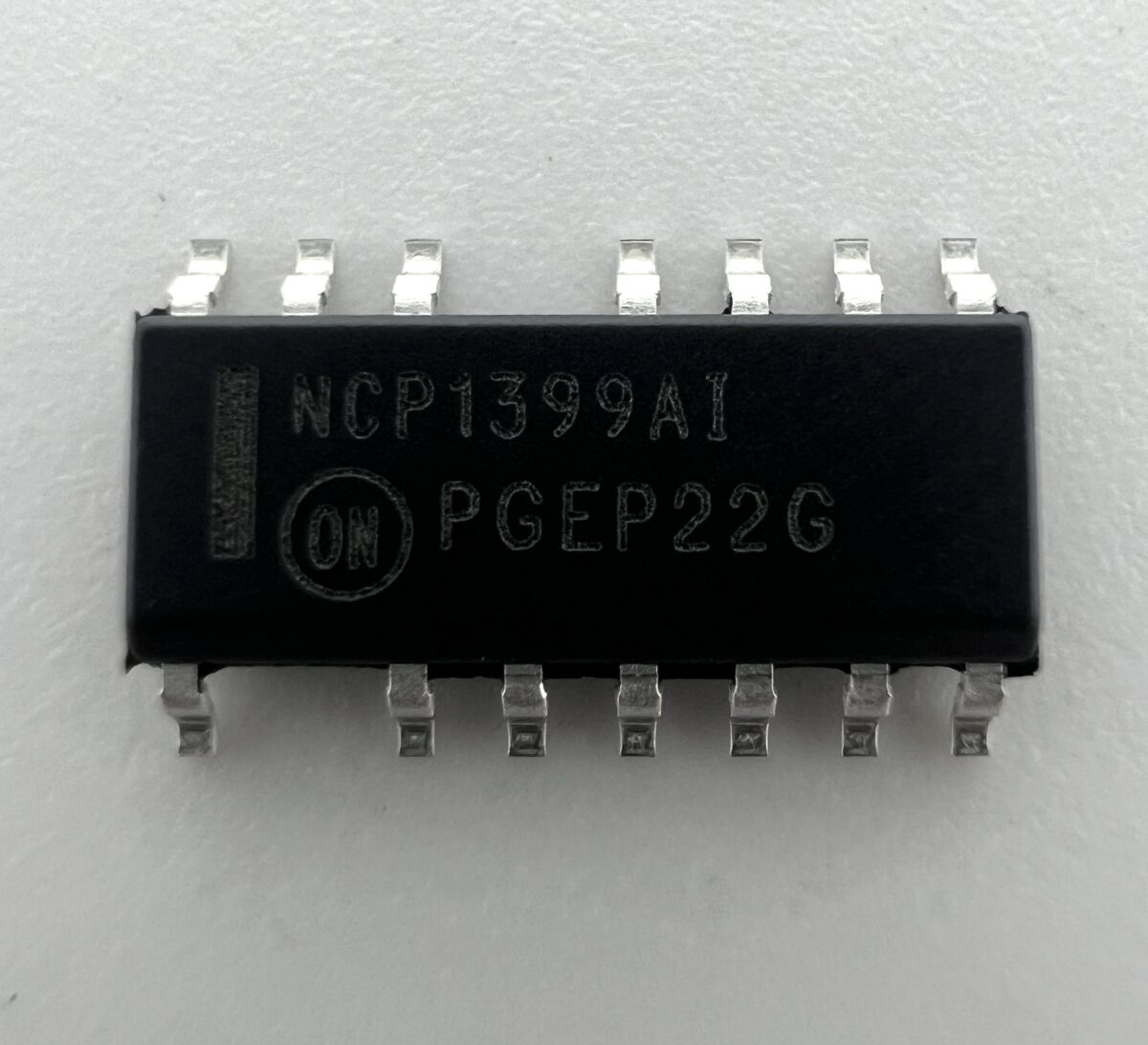

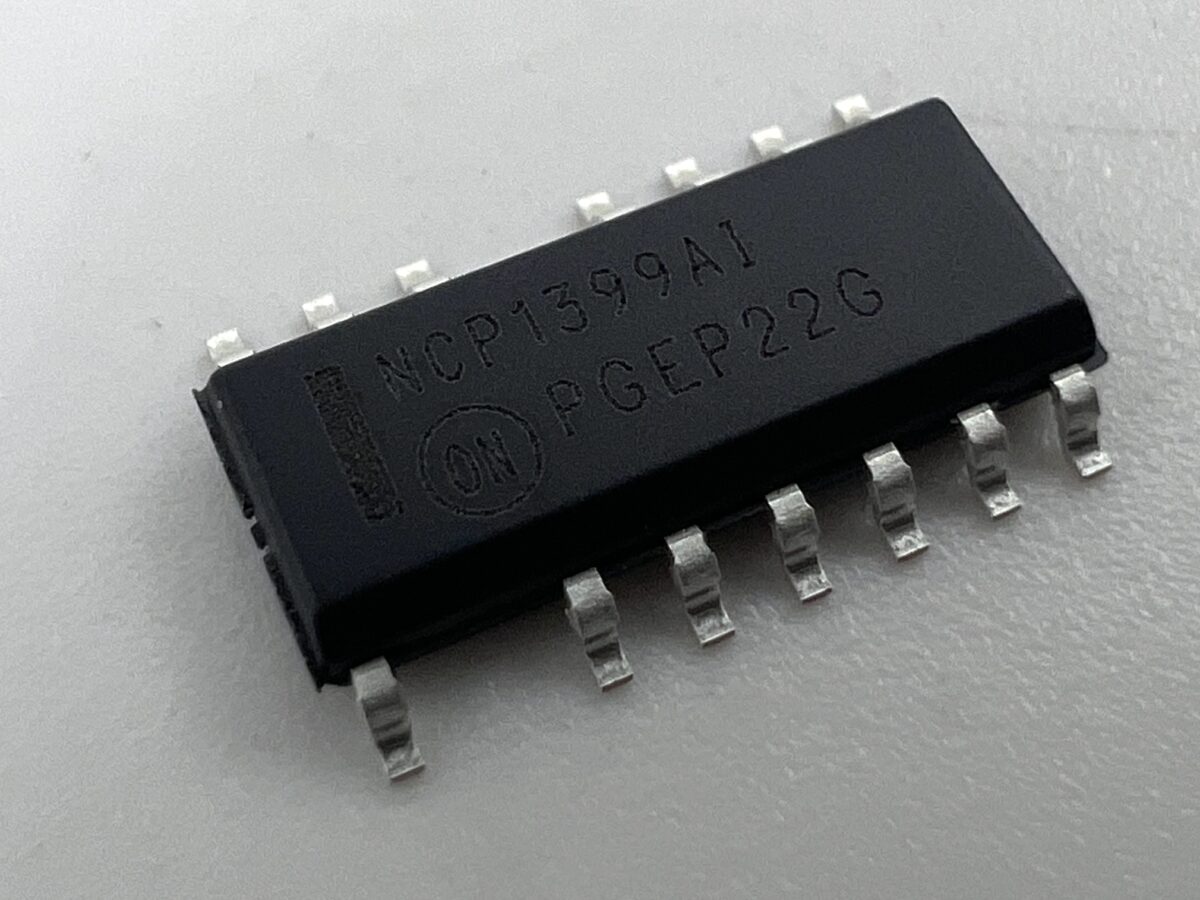

Микросхема NCP1399AI — это высокопроизводительный контроллер резонансного полумостового преобразователя с токовым управлением,
разработанный компанией ON Semiconductor. Она включает в себя встроенные драйверы затворов MOSFET до 600 В, функцию Brown-Out,
поддержку режима пропуска (Skip Mode) и выход для управления PFC-контроллером, что делает её оптимальным решением для
импульсных источников питания, включая блоки питания майнингового оборудования.
Технические характеристики
- Тип: контроллер резонансного полумостового преобразователя с токовым управлением
- Корпус: SOIC-16, поверхностный монтаж
- Встроенные драйверы затворов MOSFET: до 600 В
- Диапазон питающего напряжения: от 11 В до 20 В
- Режим управления: токовый, с поддержкой Skip Mode для повышения КПД на малых нагрузках
- Функция Brown-Out: защита при понижении входного напряжения
- Выход для управления PFC-контроллером
- Встроенные защиты: от перегрузки, пониженного напряжения, перегрева
- Рабочая температура: от -40 °C до +125 °C
- Соответствие стандарту RoHS
Преимущества
- Снижение количества внешних компонентов за счёт встроенных драйверов
- Высокая эффективность преобразования благодаря резонансной топологии
- Поддержка лёгкой нагрузки с минимальными потерями
- Компактный корпус SOIC-16 для плотного монтажа
- Надёжная работа в промышленных условиях и при круглосуточной эксплуатации
Области применения
NCP1399AI используется в источниках питания и силовой электронике, включая:
- Блоки питания для ASIC-майнеров и GPU-ферм
- Импульсные источники питания (SMPS) высокой мощности
- Системы бесперебойного питания (UPS)
- Серверные и телекоммуникационные блоки питания
- Инверторы и промышленные преобразователи
Рекомендации по применению
- При проектировании учитывайте тепловой режим и обеспечивайте достаточный теплоотвод для силовых транзисторов.
- Используйте качественные резонансные дроссели и конденсаторы для стабильной работы схемы.
- Рекомендуется применять функцию Skip Mode для повышения эффективности при малых нагрузках.
- При необходимости интегрируйте с PFC-контроллером для улучшения качества электропитания.
- Соблюдайте рекомендации по разводке печатной платы для минимизации помех и повышения надёжности.
