Описание

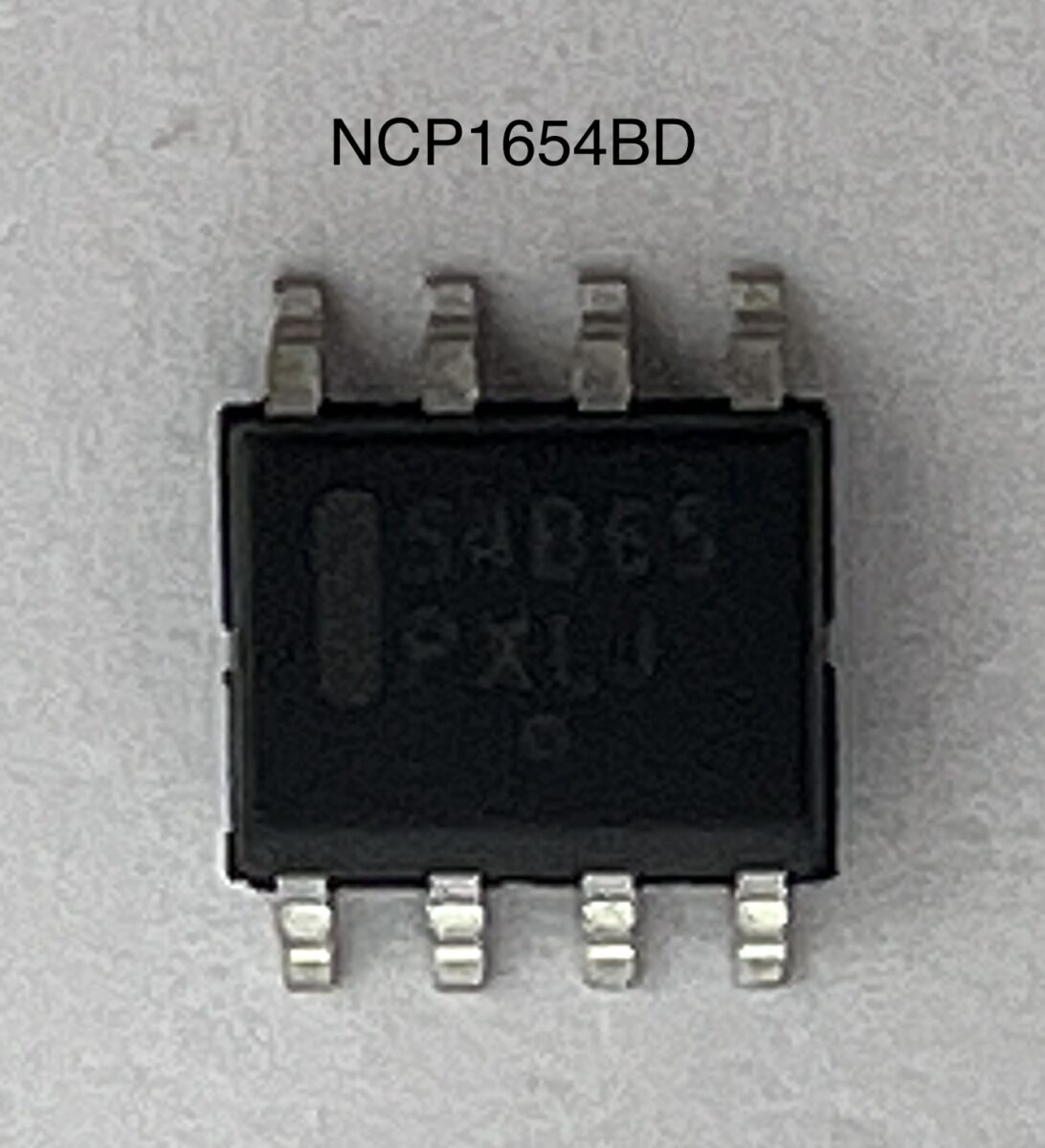

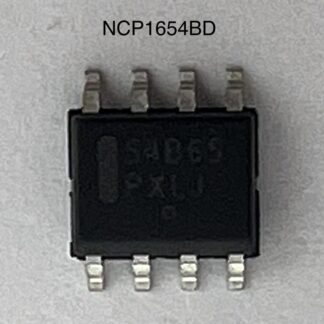

Микросхема NCP1654BD65R2G — это контроллер коррекции коэффициента мощности (PFC), разработанный компанией ON Semiconductor
для построения импульсных источников питания, работающих в режиме непрерывной проводимости (CCM). Устройство обеспечивает
высокую эффективность преобразования, снижение гармонических искажений и соответствие стандартам электромагнитной совместимости.
Благодаря компактному корпусу SOIC-8 и встроенным защитным функциям, микросхема оптимальна для применения в блоках питания
майнингового оборудования, серверных системах и промышленной электронике.
Технические характеристики
- Тип: контроллер коррекции коэффициента мощности (PFC)
- Режим работы: Continuous Conduction Mode (CCM)
- Корпус: SOIC-8, поверхностный монтаж
- Частота переключения: от 58 кГц до 72 кГц
- Напряжение питания: от 10.5 В до 20 В
- Ток запуска: ~75 мкА
- Мощность рассеивания: до 450 мВт
- Температурный диапазон: от -40 °C до +125 °C
- Встроенные защиты: от перенапряжения, перегрузки, перегрева
- Соответствие стандарту RoHS
Преимущества
- Высокий коэффициент мощности при полной нагрузке
- Снижение входных токовых искажений
- Минимизация внешних компонентов за счёт интеграции функций
- Надёжная работа в условиях промышленной эксплуатации
- Совместимость с широким спектром силовых топологий и MOSFET
Области применения
NCP1654BD65R2G применяется в источниках питания и силовой электронике, включая:
- Блоки питания для ASIC-майнеров и GPU-ферм
- Импульсные источники питания средней мощности
- Серверные и телекоммуникационные блоки питания
- Системы бесперебойного питания (UPS)
- Промышленные преобразователи и инверторы
Рекомендации по применению
- Обеспечьте точную разводку цепей управления для минимизации помех
- Используйте внешний драйвер затвора для управления силовыми ключами
- Рекомендуется применять входной фильтр для соответствия стандартам EMI
- Соблюдайте температурные и электрические допуски при проектировании
- Поддержка SOIC-8 корпуса упрощает автоматизированный монтаж и ремонт
