Описание

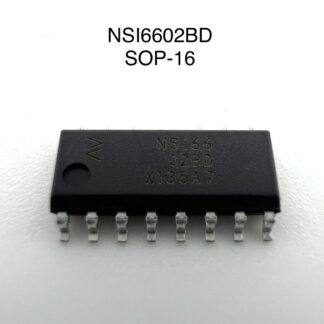

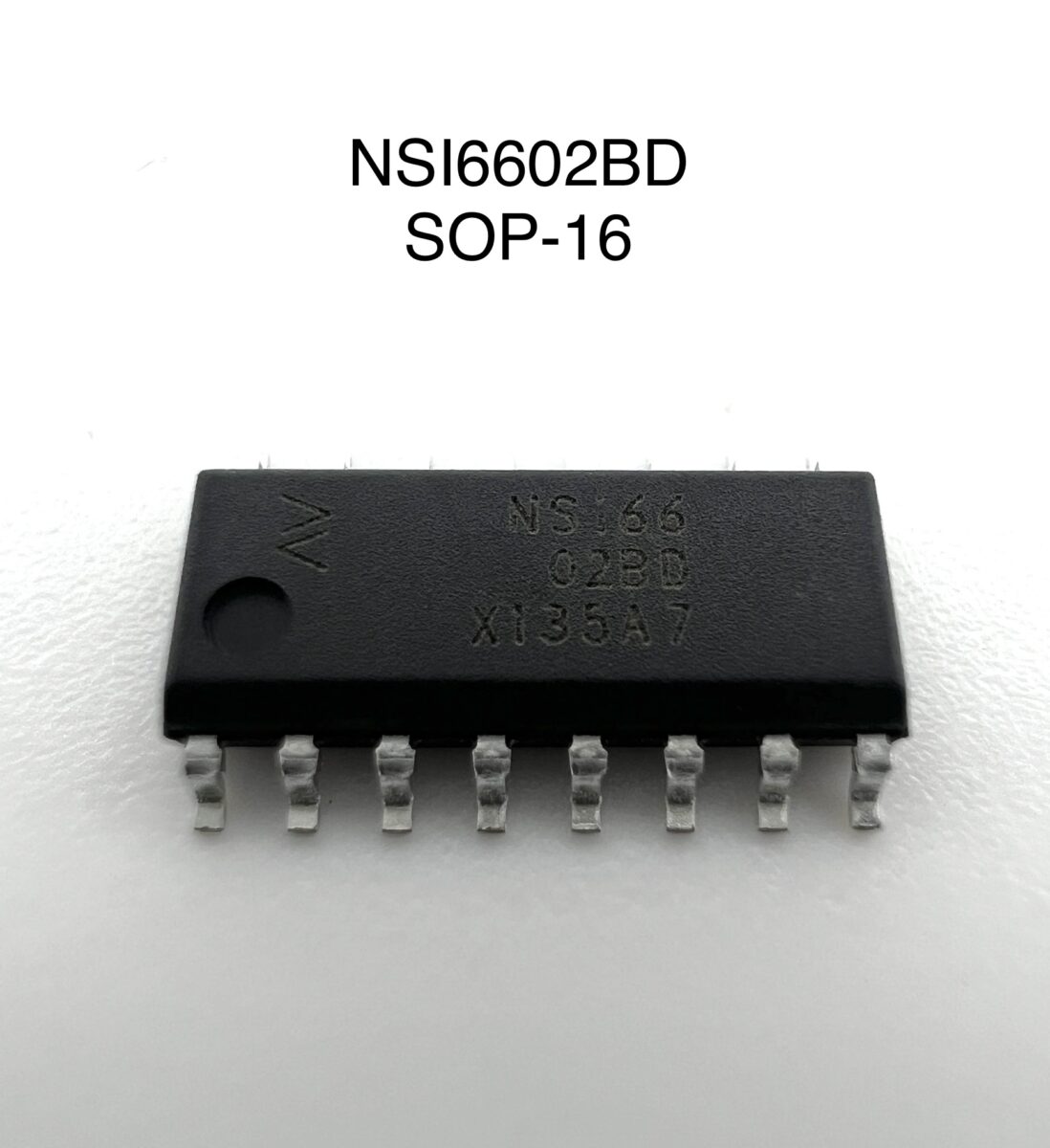

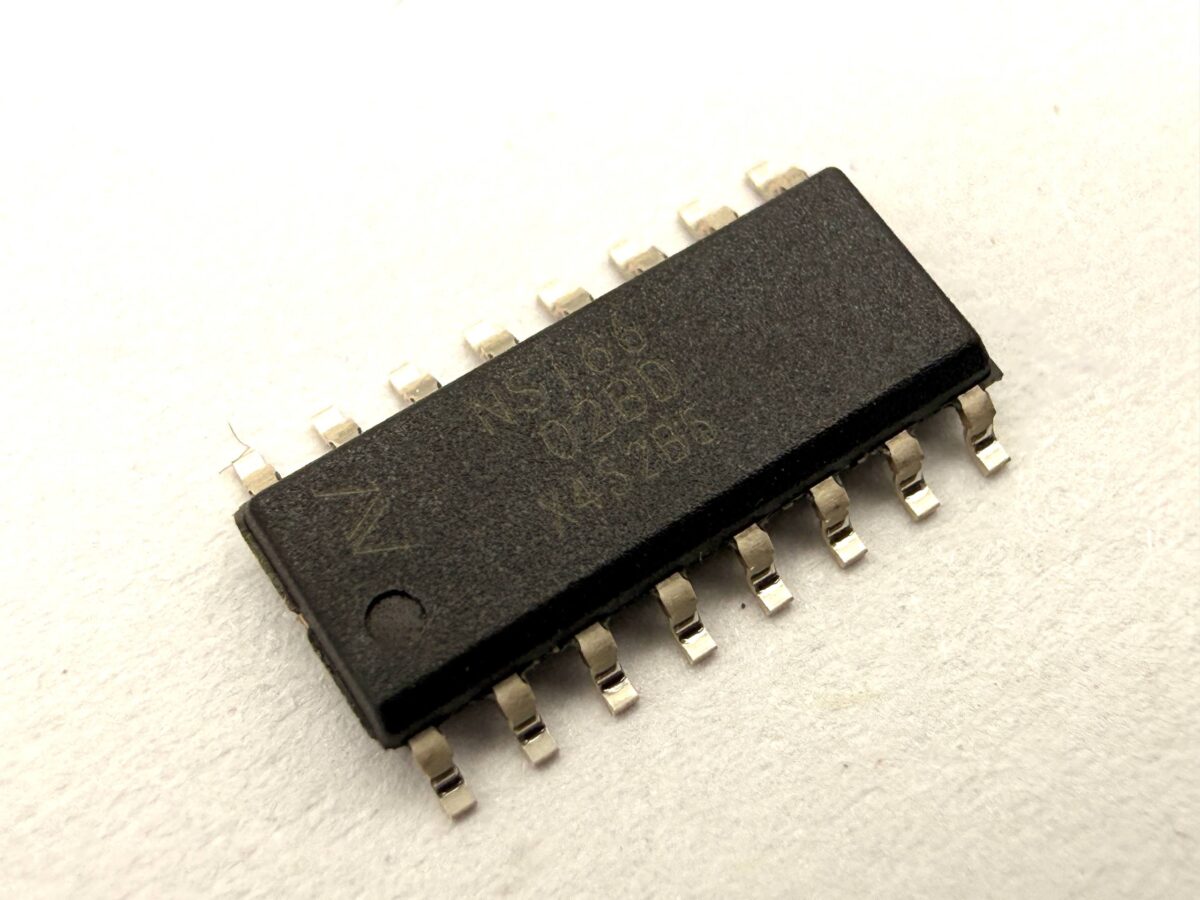

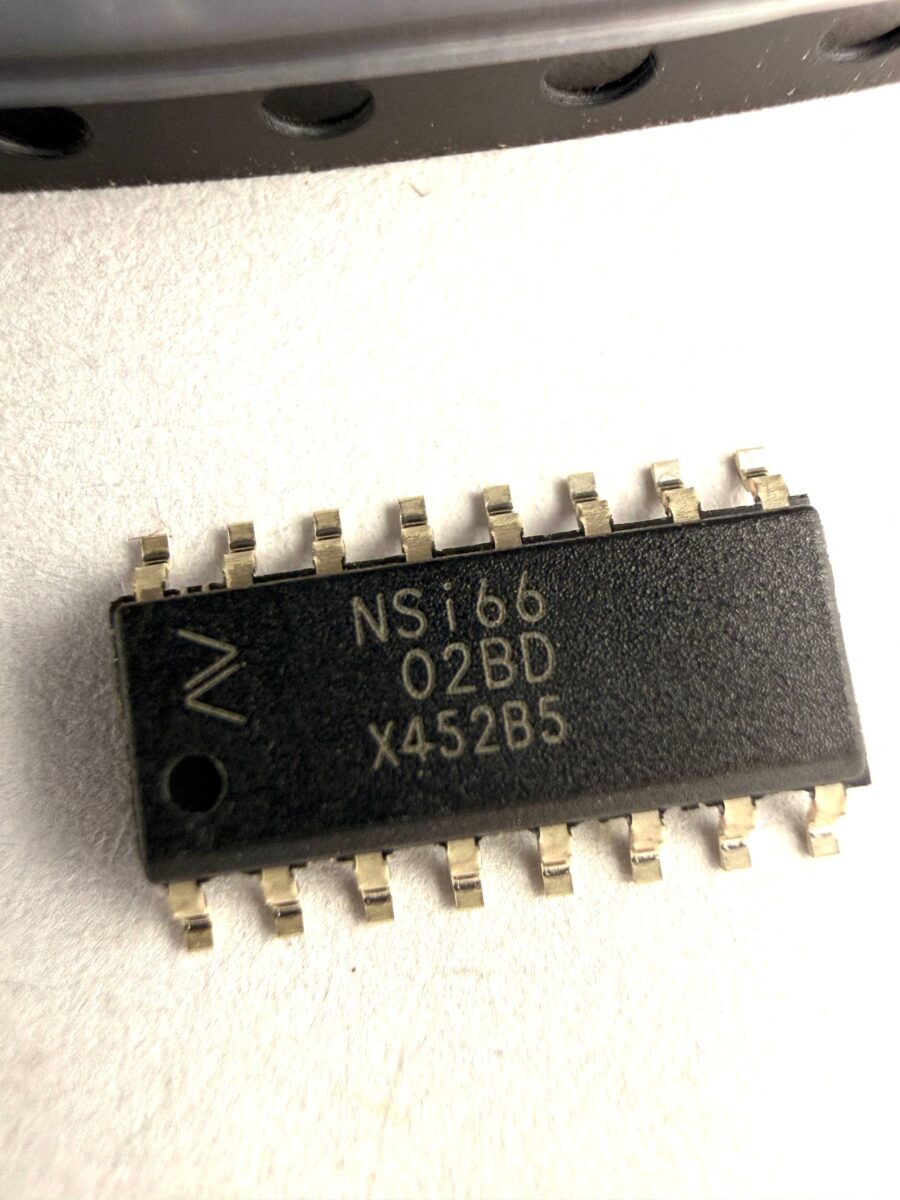

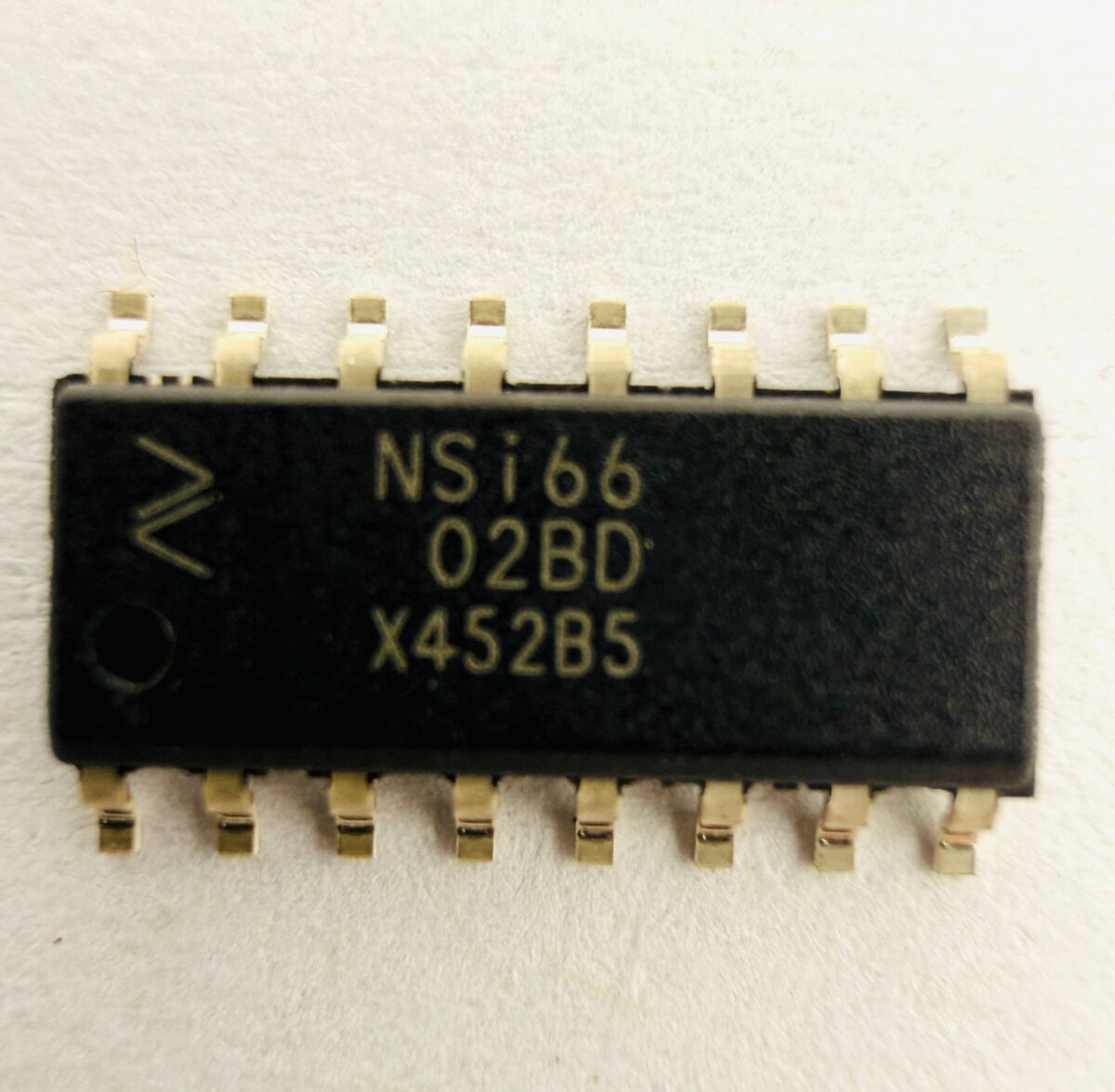

Микросхема NSI6602BD в корпусе SOP-16 — это высоконадежный двухканальный драйвер затворов с гальванической изоляцией, предназначенный для управления мощными транзисторами в силовых цепях. Благодаря высокой скорости переключения, устойчивости к помехам и широкому диапазону рабочих напряжений, NSI6602BD идеально подходит для применения в блоках питания майнингового оборудования, инверторах, зарядных станциях и промышленных источниках питания.
Ключевые особенности
- Два независимых канала управления затвором — удобно для мостовых и полумостовых схем
- Изоляция до 3000 Вrms — надёжная гальваническая развязка между входом и выходом
- Пиковый ток: до 4 А (источник) и 6 А (сток) — уверенное управление силовыми MOSFET и IGBT
- Высокая скорость: задержка распространения ~19–25 нс, согласование каналов до 5 нс
- Поддержка программируемого мертвого времени — предотвращение сквозных токов
- Высокий CMTI: до ±100 кВ/мкс — устойчивость к переходным процессам и шумам
- Функция UVLO — защита от пониженного напряжения питания
Области применения
- Майнинг-оборудование: управление силовыми ключами в блоках питания и DC-DC преобразователях
- Инверторы: драйверы затворов в мостовых схемах
- Зарядные станции и UPS: надёжное переключение силовых транзисторов
- Промышленная автоматика: силовые драйверы, источники питания, моторные контроллеры
Преимущества для майнинга
- Снижение тепловых потерь и повышение эффективности блока питания
- Устойчивость к электромагнитным помехам — стабильная работа при высоких токах
- Совместимость с типовыми схемами Avalon, Whatsminer, Antminer
- Надёжная работа при круглосуточной нагрузке
Технические характеристики
- Модель: NSI6602BD
- Тип: изолированный двухканальный драйвер затворов
- Корпус: SOP-16
- Изоляция: 3000 Вrms (UL1577)
- Входное напряжение: 2.7–5.5 В
- Напряжение питания драйвера: до 28 В
- Пиковый ток: 4 А (источник), 6 А (сток)
- Задержка распространения: ~19–25 нс
- Согласование каналов: до 5 нс
- Рабочая температура: –40 °C до +125 °C
- Габариты: ~10 × 4 × 1.5 мм
- Вес: ~0.2 г
