Описание

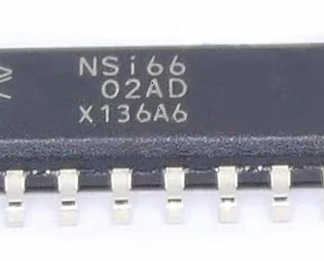

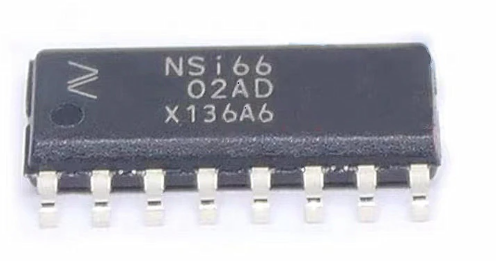

Микросхема NSI6602AD в корпусе SOP-16 — это высоконадежный двухканальный драйвер затвора с гальванической развязкой, предназначенный для управления мощными транзисторами MOSFET и IGBT в источниках питания и преобразователях, используемых в майнинг-оборудовании. Обеспечивает высокую скорость переключения, устойчивость к переходным процессам и защиту от пониженного напряжения, что делает её идеальной для применения в условиях высокой плотности мощности и повышенных нагрузок.
Ключевые особенности
- Два независимых канала управления затвором с изоляцией до 3000 В RMS
- Пиковый ток: до 4 А (источник), до 6 А (сток)
- Высокая скорость переключения: задержка распространения — 19 нс, согласование — до 5 нс
- Иммунитет к переходным процессам общего режима (CMTI): ±100 кВ/мкс
- Входное напряжение питания: от 2.7 В до 5.5 В
- Напряжение питания драйвера: до 28 В
- Встроенная защита от пониженного напряжения (UVLO) на всех каналах
- Программируемое мертвое время и поддержка импульсов от 20 нс
Области применения
- Майнинг-фермы: управление силовыми ключами в блоках питания ASIC и GPU-оборудования
- Импульсные источники питания: драйверы затвора для высоковольтных транзисторов
- DC-DC преобразователи: синхронное переключение и управление нагрузкой
- Инверторы и зарядные устройства: схемы с высокой плотностью мощности
Преимущества для майнинга
- Надёжная работа при высоком напряжении и переменных токах
- Снижение тепловых потерь благодаря высокой скорости переключения
- Гальваническая развязка между управляющей и силовой частью схемы
- Совместимость с типовыми схемами блоков питания Antminer, Whatsminer и других устройств
Технические характеристики
- Модель: NSI6602AD
- Тип: изолированный двухканальный драйвер затвора MOSFET/IGBT
- Корпус: SOP-16
- Изоляция: до 3000 В RMS
- Питание входа: 2.7 В – 5.5 В
- Питание драйвера: до 28 В
- Пиковый ток: 4 А / 6 А
- Задержка: 19 нс, согласование: до 5 нс
- CMTI: ±100 кВ/мкс
- Температурный диапазон: –40 °C до +125 °C
