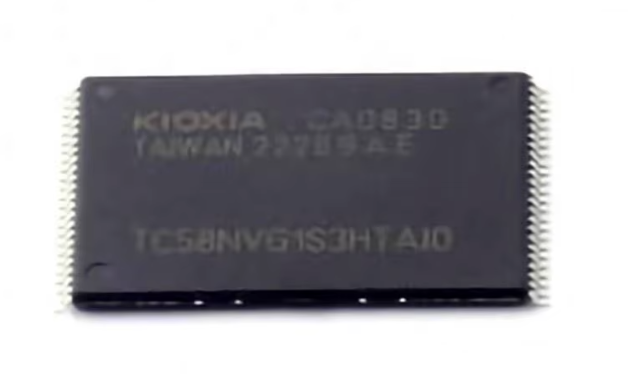

Микросхема TC58NVG1S3HT (TSOP 48)

Описание

Микросхема TC58NVG1S3HT — это высоконадежная микросхема памяти типа NAND Flash, выполненная по техпроцессу 24 нм и работающая в стандарте параллельного интерфейса. Данная модель относится к классу SLC (Single-Level Cell), где каждая ячейка хранит один бит информации, что обеспечивает максимальную надежность, длительный срок службы и устойчивость к циклам перезаписи по сравнению с MLC или TLC памятью. Корпус TSOP-48 является промышленным стандартом для NAND-памяти и обеспечивает удобство монтажа как на автоматизированных линиях, так и при ручной пайке в ремонтных мастерских.

В контексте майнингового оборудования данная микросхема применяется в управляющих платах (контроллерах) ASIC-майнеров для хранения прошивки (firmware), конфигурационных параметров и журналов работы. Выход из строя этой микросхемы приводит к типичным неисправностям: майнер не загружается, не инициализирует хеш-платы, зависает при запуске или выдает критические ошибки интерфейса. Использование оригинальной микросхемы TC58NVG1S3HT с подтвержденными характеристиками гарантирует стабильную работу контроллера и корректное взаимодействие с хеш-платами.

Назначение:

• Хранение загрузочного кода (bootloader) и операционной системы управляющей платы ASIC-майнера.
• Запись и хранение конфигурационных параметров майнера (настройки пула, частота, напряжение).
• Ведение журналов событий и логов работы оборудования.
• Применение во встраиваемых системах, промышленных контроллерах и сетевом оборудовании, требующих надежного хранения данных.
• Замена вышедших из строя микросхем памяти при ремонте контроллеров майнеров (Antminer, Whatsminer, Avalon и др.).

Технические характеристики:

• Модель: TC58NVG1S3HT (полный код заказа может включать суффиксы, например TC58NVG1S3HTA00).
• Тип памяти: NAND Flash, SLC (Single-Level Cell).
• Производитель: KIOXIA (ранее Toshiba Memory).
• Технологический процесс: 24 нм.
• Объем памяти: 2 Гбит (256 Мбайт).
• Организация памяти: 256M x 8 бит.
• Интерфейс: параллельный, 8 бит.
• Напряжение питания (Vcc): 2,7 В – 3,6 В (номинальное 3,3 В).
• Размер страницы: (2048 + 128) байт (2 Кбайт основная область + 128 байт служебная область для ECC).
• Размер блока: (128K + 8K) байт (128 Кбайт основная область + 8 Кбайт служебная).
• Время доступа (первый доступ): 25 мкс (макс.).
• Время доступа (циклическое): 25 нс (мин.).
• Время программирования (типовое): 0,3 мс.
• Время стирания блока (типовое): 2,5 мс.
• Ресурс циклов записи/стирания: не менее 100 000 циклов.
• Хранение данных: не менее 10 лет.
• Ток потребления (чтение): 30 мА (тип.).
• Ток потребления (программирование/стирание): 30 мА (тип.).
• Ток потребления в режиме ожидания: 50 мкА (тип.).
• TC58NVG1S3HT (TSOP 48) TC58NVG1S3HTAI0

Параметры корпуса и монтажа:

• Тип корпуса: TSOP (Thin Small Outline Package) с 48 выводами.
• Размеры корпуса: 12 мм x 20 мм (номинальные).
• Шаг выводов: 0,5 мм.
• Высота корпуса: 1,0 – 1,2 мм.
• Форма выводов: Gull Wing (крыло чайки) для поверхностного монтажа.
• Вес компонента: примерно 0,5 грамма.
• Материал корпуса: пластик, устойчивый к температурам пайки (260°C пиковая температура).
• Соответствие стандартам: RoHS, Lead-Free (бессвинцовая технология).

Электрические параметры и режимы работы:

• Режимы работы: чтение, запись (программирование), стирание, чтение идентификатора (Read ID), сброс.
• Поддержка страничного чтения и записи.
• Автоматическое стирание блока перед записью (не требуется внешнего контроля).
• Встроенные механизмы обнаружения и коррекции ошибок (ECC) рекомендуется использовать на уровне контроллера (8 бит на 512 байт).
• Защита от случайной записи: аппаратная (сигнал Write Protect) и программная.
• Совместимость с JEDEC-стандартами для NAND Flash памяти.

Особенности и преимущества:

• Технология SLC обеспечивает максимальную надежность и ресурс (до 100 000 циклов перезаписи), что критически важно для систем, работающих 24/7 в условиях майнинга.
• Высокая скорость чтения и записи благодаря оптимизированной архитектуре и параллельному интерфейсу.
• Низкое энергопотребление в режиме ожидания (50 мкА) снижает общее тепловыделение контроллера.
• Стандартный корпус TSOP-48 облегчает диагностику и замену при ремонте.
• Широкий диапазон рабочих температур (коммерческий или индустриальный в зависимости от суффикса) обеспечивает стабильную работу в различных климатических условиях.
• Длительный срок хранения данных (более 10 лет) гарантирует сохранность прошивки даже при длительных простоях оборудования.

Применение в майнинговом оборудовании:

• Микросхема TC58NVG1S3HT широко используется в управляющих платах майнеров различных поколений:
• Antminer серий S9, S17, S19, T17, T19 (в различных модификациях контроллеров).
• Whatsminer серий M20, M30, M50 (в блоках управления).
• Avalon майнеров (в контроллерах и интерфейсных платах).
• При возникновении неисправностей, связанных с повреждением прошивки или выходом микросхемы из строя, замена на идентичную оригинальную TC58NVG1S3HT является наиболее надежным решением.
• Восстановление майнера после "кирпича" (неудачного обновления прошивки) часто требует перепрограммирования данной микросхемы с использованием программатора.

Диагностика и замена:

• Типичные признаки неисправности памяти: майнер не пингуется, не загружается, индикаторы не горят или горят некорректно, ошибки связи с хеш-платами.
• Диагностика производится визуально (наличие повреждений корпуса, следов перегрева) и с помощью программатора (чтение идентификатора, проверка целостности данных).
• При замене необходимо соблюдать полярность (ключ на корпусе совмещается с ключом на плате) и температурный профиль пайки для TSOP-корпусов.
• Рекомендуется использовать качественный флюс и термовоздушную паяльную станцию с контролем температуры.
• После замены и записи корректной прошивки требуется проверка работоспособности майнера в штатном режиме.

Микросхема памяти TC58NVG1S3HT (TSOP-48) представляет собой проверенное временем решение для хранения критически важного программного обеспечения в майнинговом оборудовании. Принадлежность к классу SLC гарантирует высочайшую надежность, устойчивость к многократным циклам перезаписи и длительный срок службы, что особенно важно в условиях круглосуточной эксплуатации ASIC-майнеров. Использование оригинальных компонентов при ремонте обеспечивает восстановление полной функциональности оборудования и предотвращает рецидивы неисправностей, связанных с некачественной памятью.
