Описание
Микросхема R2A20112ASP (SOP-16) — это высокоинтегрированный активный PFC-контроллер (Power Factor Correction) от Renesas Electronics, выполненный по технологии критической проводимости (Critical Conduction Mode, CRM) с интегрированным межканальным управлением (Interleaving). Данный компонент предназначен для управления двумя параллельными повышающими преобразователями (Master/Slave) со сдвигом фаз 180°, что позволяет значительно снизить пульсации входного и выходного тока, уменьшить размеры фильтрующих конденсаторов и повысить общую эффективность коррекции коэффициента мощности.
В оборудовании для майнинга криптовалют микросхема R2A20112ASP применяется в первичных цепях мощных импульсных блоков питания (SMPS) для ASIC-майнеров (Antminer, Whatsminer, Avalon). Она обеспечивает высокий коэффициент мощности (>0.99), низкий уровень гармонических искажений (THD) и стабильную работу при резких изменениях нагрузки, характерных для майнинговых ферм. Благодаря встроенной функции межканального управления, контроллер позволяет эффективно использовать два силовых канала, распределяя нагрузку и снижая токовую нагрузку на каждый ключевой элемент, что повышает надёжность и долговечность блока питания.
Назначение:
- Управление активным корректором коэффициента мощности (PFC) в блоках питания ASIC-майнеров, серверных БП и промышленных преобразователях.
- Построение высокоэффективных двухканальных (interleaved) повышающих PFC-преобразователей с малой пульсацией тока.
- Обеспечение стабилизации выходного напряжения шины постоянного тока (обычно 380–400 В) с высокой точностью.
- Замена вышедших из строя PFC-контроллеров в блоках питания Antminer, Whatsminer и других майнеров.
Технические характеристики:
- Модель: R2A20112ASP (полный код R2A20112ASP#W0). 2A20112A
- Производитель: Renesas Electronics Corporation.
- Тип: PFC-контроллер с режимом критической проводимости (CRM) и межканальным управлением (Interleaving).
- Корпус: SOP-16 (16 выводов, поверхностный монтаж, шаг 1.27 мм).
- Напряжение питания (VCC): 24 В (макс.).
- Рабочий диапазон температур: -40…+150 °C (температура перехода).
- Выходное опорное напряжение (VREF): 5.0 В ±1.5%.
- Напряжение запуска (UVLO start): 10.5 В ±0.7 В.
- Напряжение отключения (UVLO shutdown): 9.3 В ±0.5 В.
- Гистерезис UVLO: 1.2 В ±0.5 В.
- Защиты: OVP (двухрежимная: динамическая и статическая), DUVP (динамическая защита от пониженного напряжения), OCP (защита от перегрузки по току) для Master и Slave, защита от КЗ цепи обратной связи, защита от перегрева, таймер перезапуска (280 мкс).
- Функции: мягкий старт, детектирование обрыва ZCD (Zero Current Detection) для Slave, защита от короткого замыкания диода Boost.
- Соответствие стандартам: Pb-Free (RoHS).
Конструктивные особенности:

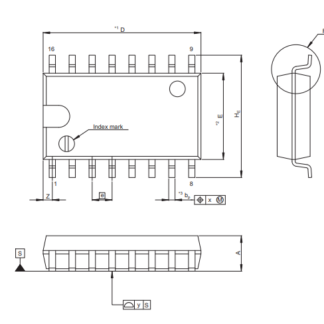

- Корпус SOP-16 с размерами: длина 10.3 мм, ширина 5.4 мм, высота 1.8 мм (типовые значения).
- Шаг выводов: 1.27 мм.
- Вес компонента: 0.0001 кг (0.1 грамма).
- Совместимость с автоматизированными линиями поверхностного монтажа (SMD).
Особенности:
- Двухканальная архитектура (Interleaving) со сдвигом фаз 180° позволяет снизить пульсации тока на входе и выходе, уменьшить размеры дросселей и конденсаторов, а также повысить КПД на 1–2% по сравнению с одноканальными решениями.
- Режим критической проводимости (CRM) с нулевым переключением тока (ZCS) обеспечивает низкий уровень шума и высокую эффективность при средних и высоких нагрузках.
- Встроенные защитные функции (OVP, OCP, UVLO, DUVP, защита от КЗ обратной связи) повышают надёжность блока питания и предотвращают выход из строя силовых ключей и диодов.
- Мягкий старт ограничивает пусковой ток и снижает нагрузку на входные компоненты при включении.
- Минимальное количество внешних компонентов упрощает проектирование и снижает стоимость готового изделия.
Рекомендации по применению:
- Для достижения заявленных характеристик необходимо использовать внешние силовые MOSFET и диоды с соответствующими параметрами (напряжение, ток, частота).
- При проектировании печатной платы следует минимизировать паразитные индуктивности в цепях затворов и обратной связи, размещая компоненты обвязки максимально близко к выводам микросхемы.
- Для стабильной работы рекомендуется установить блокировочные конденсаторы по цепям питания VCC и VREF.
- При замене контроллера в блоке питания убедиться в совместимости топологии (интерливный PFC) и номиналов компонентов обвязки.
Микросхема R2A20112ASP (SOP-16) представляет собой современное и высокоэффективное решение для построения активных корректоров коэффициента мощности в импульсных блоках питания ASIC-майнеров. Двухканальная архитектура, встроенные защиты и малые размеры делают её идеальным выбором для создания надёжных, энергоэффективных и компактных источников питания, работающих в тяжёлом режиме 24/7.
