Описание

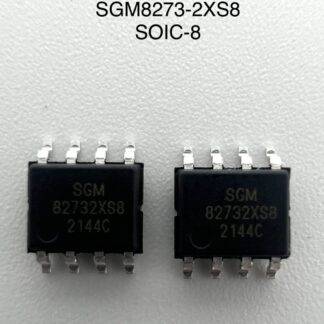

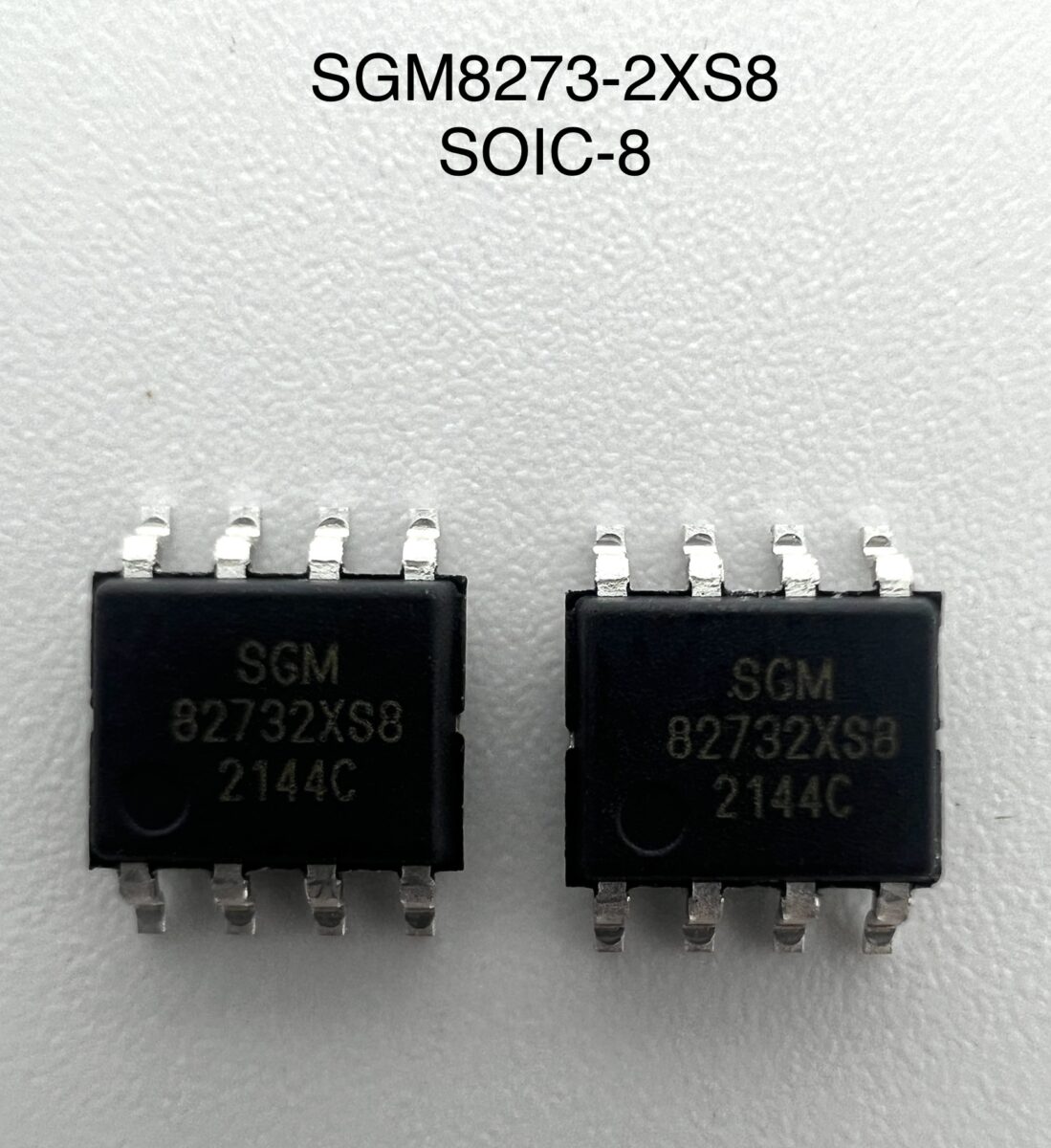

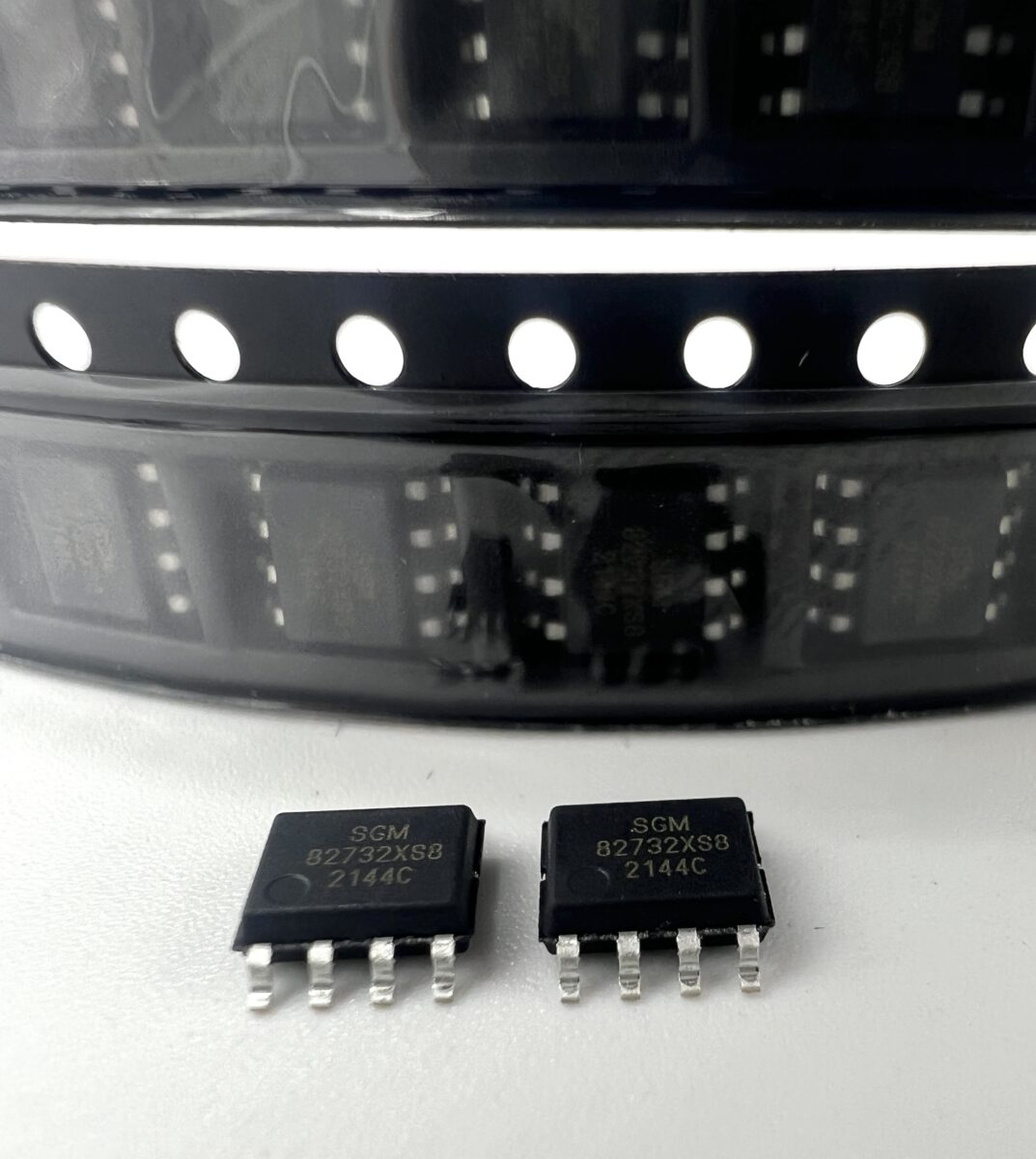

Микросхема SGM8273-2XS8 в корпусе SOIC-8 — это сдвоенный операционный усилитель
с низким уровнем шума, высокой точностью и поддержкой rail-to-rail входа и выхода.
Разработана компанией SG Micro для применения в источниках питания, системах мониторинга
и промышленной электронике, включая оборудование для майнинга.
Технические характеристики
- Тип: сдвоенный операционный усилитель (Dual Operational Amplifier)
- Корпус: SOIC-8, поверхностный монтаж
- Диапазон питания: 3,3 В – 36 В (однополярное) или ±1,65 В – ±18 В (двуполярное)
- Rail-to-Rail вход и выход
- Коэффициент усиления: 74 дБ
- Скорость нарастания выходного сигнала: 6 В/мкс
- Полоса пропускания: около 10 МГц
- Низкий уровень шума и смещения (Vos ~1 мВ)
- Ток покоя: ~1 мА на канал
- Рабочая температура: от -40 °C до +125 °C
- Соответствие стандарту RoHS, «Green» Device
Преимущества
- Высокая точность и низкий уровень шума
- Совместимость с широким диапазоном напряжений питания
- Rail-to-Rail вход/выход для максимального динамического диапазона
- Компактный корпус SOIC-8 для плотного монтажа
- Надёжная работа в промышленных условиях и при круглосуточной эксплуатации
Области применения
SGM8273-2XS8 используется в аналоговых и силовых схемах, включая:
- Блоки питания для ASIC-майнеров и GPU-ферм
- Системы мониторинга и измерения параметров
- Импульсные источники питания (SMPS)
- Системы бесперебойного питания (UPS)
- Промышленная автоматика и телекоммуникационное оборудование
- Фильтры, датчики и драйверные каскады
Рекомендации по применению
- При проектировании учитывайте скорость нарастания сигнала (6 В/мкс) для высокочастотных схем.
- Используйте качественную разводку печатной платы для минимизации шумов и перекрёстных помех.
- Обеспечьте правильное заземление и фильтрацию питания для стабильной работы.
- Подходит для применения в схемах с однополярным и двуполярным питанием.
- Рекомендуется использовать в составе аналоговых фильтров, датчиков и систем управления питанием.
