Описание

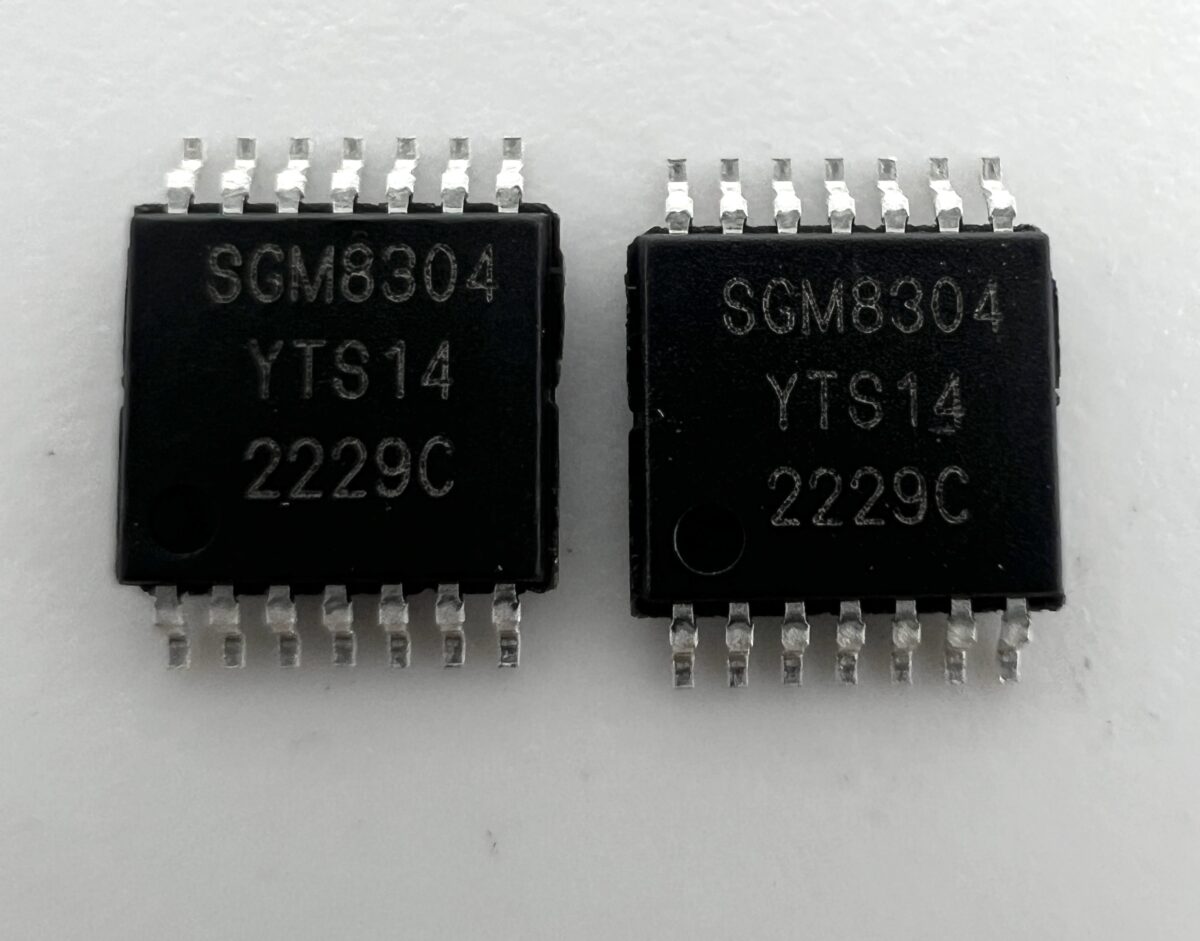

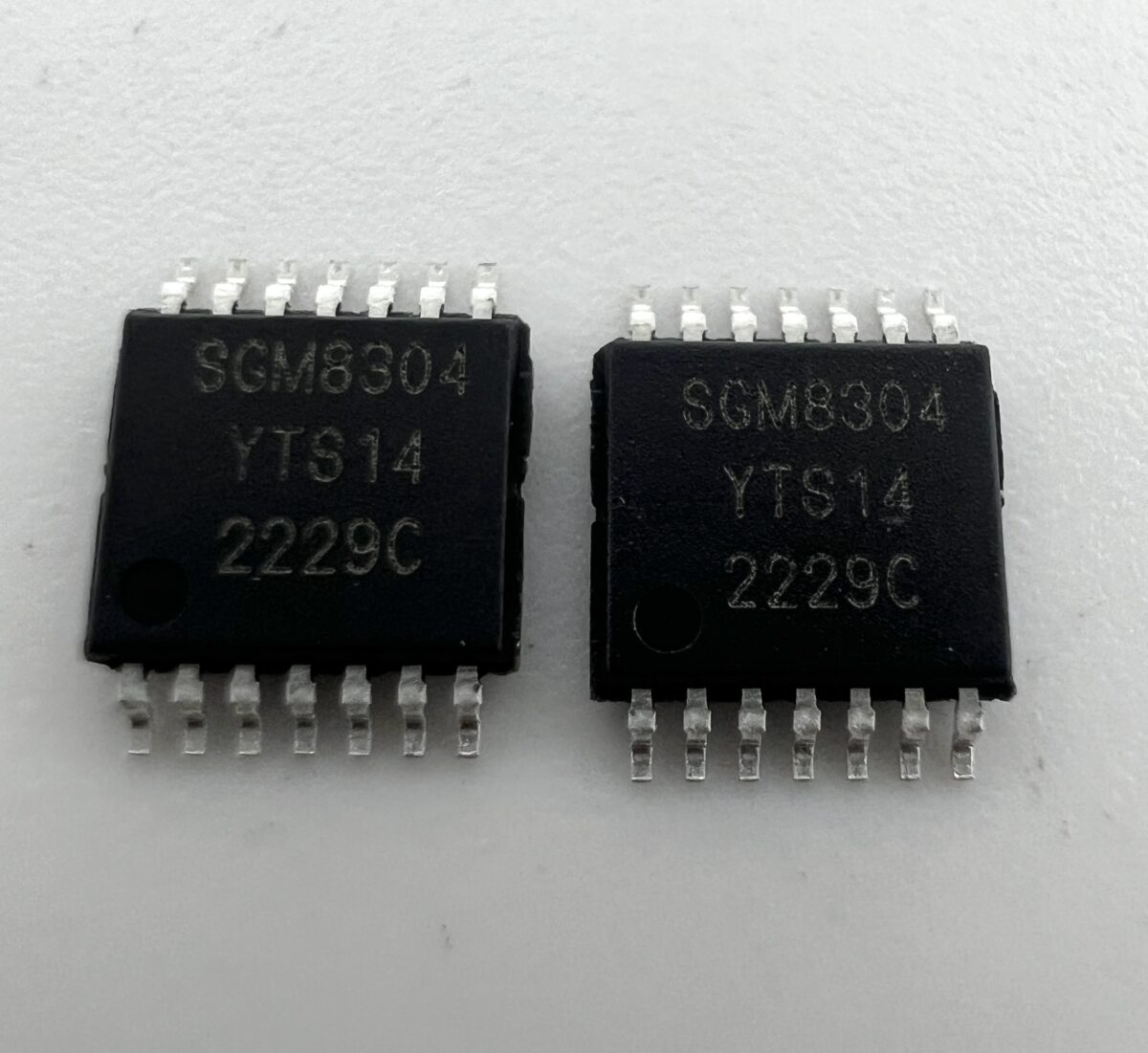

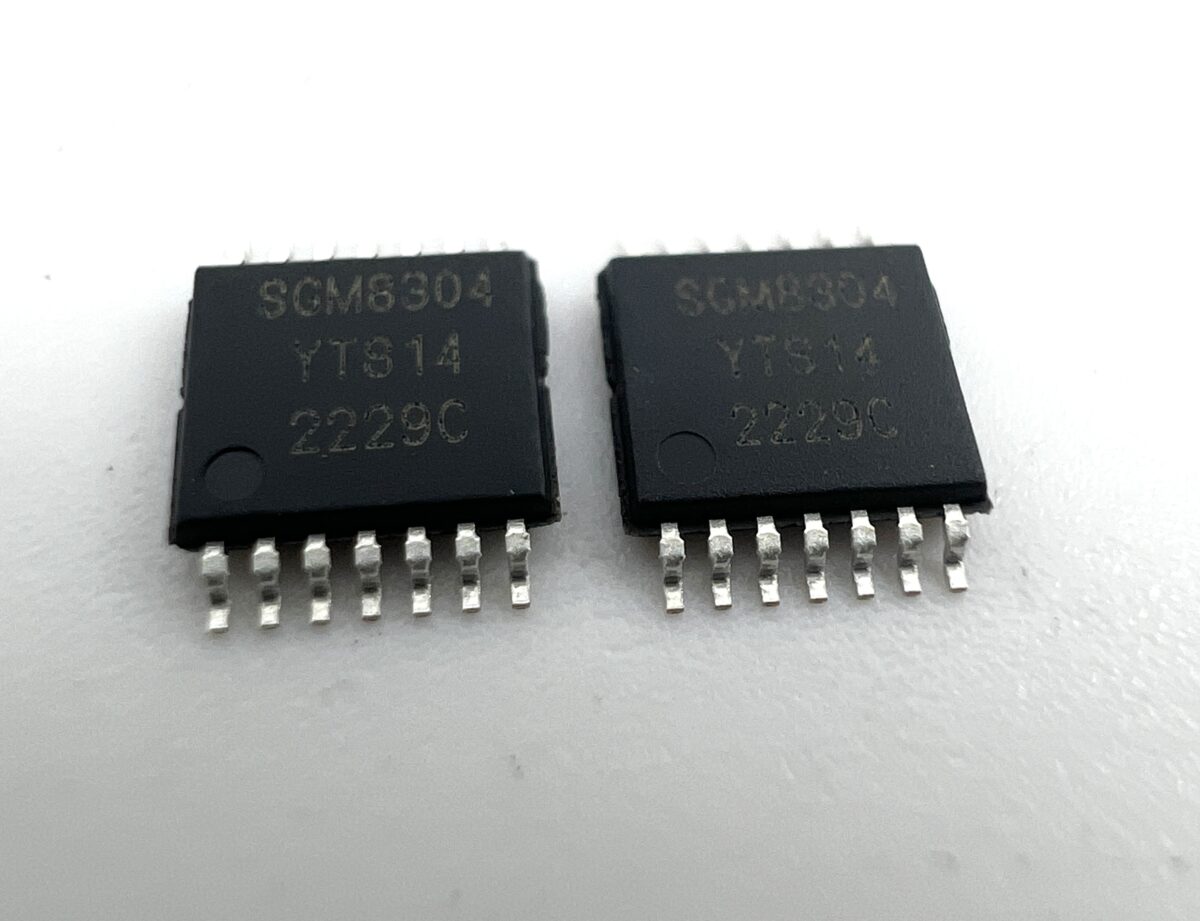

Микросхема SGM8304YTS14G/TR в корпусе TSSOP-14 — это высокоскоростной четырёхканальный операционный усилитель с выходом rail-to-rail, разработанный компанией SG Micro. Благодаря высокой полосе пропускания, быстрому времени нарастания сигнала и низкому энергопотреблению, SGM8304 идеально подходит для применения в майнинг-оборудовании, включая контрольные платы, системы мониторинга, источники питания и интерфейсы связи.
Ключевые особенности
- Четыре независимых канала — компактное решение для многосигнальных систем
- Полоса пропускания: до 100 МГц — высокая точность и скорость обработки
- Скорость нарастания сигнала: 155 В/мкс — минимальные задержки в цепях управления
- Выход rail-to-rail — максимальный динамический диапазон
- Поддержка одиночного и двойного питания: от 4.5 В до 12 В или ±2.25 В до ±6 В
- Низкий ток покоя: 8.5 мА на канал — энергоэффективность при высокой производительности
- Корпус TSSOP-14 — компактный, подходит для поверхностного монтажа
- OPERATIONAL AMPFLIER MODULE
Области применения
- Майнинг-фермы: контрольные платы, усиление сигналов датчиков и интерфейсов
- Системы питания: мониторинг напряжения и тока, обратная связь
- Серверные модули: обработка аналоговых сигналов и телеметрии
- Цифровые интерфейсы: усиление сигналов SPI, ADC, UART
Преимущества для майнинга
- Высокая точность и стабильность при круглосуточной работе
- Совместимость с типовыми схемами Antminer, Whatsminer, Avalon и другими
- Минимальные потери сигнала — надёжная передача данных и управление
- Устойчивость к электромагнитным помехам — стабильная работа в шумной среде
Технические характеристики
- Модель: SGM8304YTS14G/TR
- УСИЛИТЕЛЬ ВЫСОКОСКОРОСТН SGMICRO SGM8304
- Тип: четырёхканальный операционный усилитель
- Корпус: TSSOP-14
- Полоса пропускания: 100 МГц
- Скорость нарастания: 155 В/мкс
- Питание: 4.5 В – 12 В или ±2.25 В – ±6 В
- Выход: rail-to-rail
- Температурный диапазон: –40 °C до +85 °C
