Описание

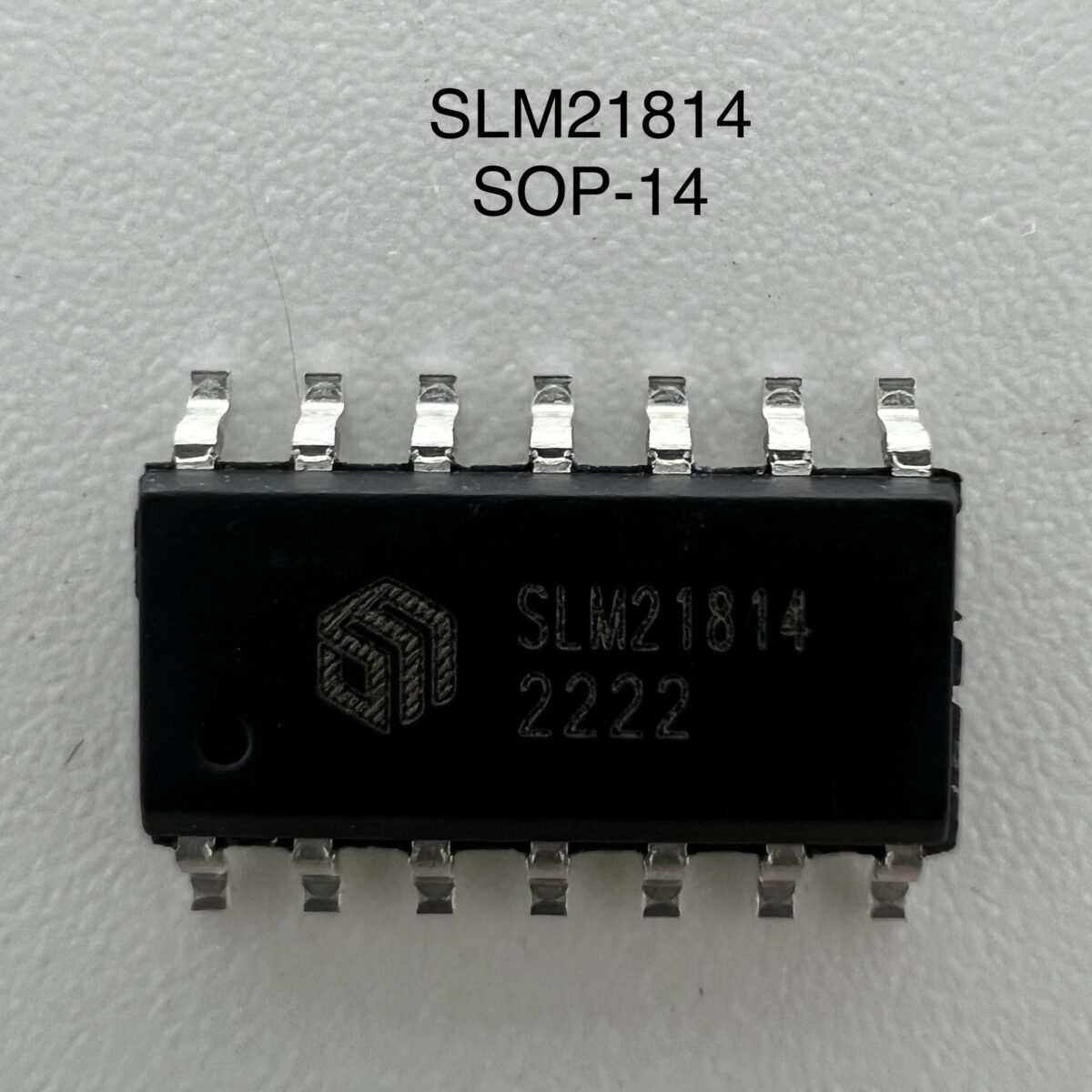

Микросхема SLM21814 в корпусе SOP-14 — это высоковольтный двухканальный драйвер затвора для управления мощными MOSFET и IGBT транзисторами в конфигурациях с высоким и низким плечом. Разработана для работы в импульсных источниках питания, преобразователях и инверторах, применяемых в майнинг-оборудовании. Обеспечивает надёжную коммутацию при напряжении до 600 В, высокую скорость переключения и устойчивость к переходным процессам.
Ключевые особенности
- Плавающий канал для управления верхним плечом до 600 В
- Независимые выходы для high-side и low-side транзисторов
- Пиковый ток драйвера: до 2.5 А (включение), до 3.5 А (выключение)
- Совместимость с логикой 3.3 В и 5 В (CMOS и LSTTL)
- Диапазон питания драйвера: от 10 В до 20 В
- Низкое время задержки: 180 нс включение, 200 нс выключение
- Встроенная защита от пониженного напряжения (UVLO) для обоих каналов
- Устойчивость к dV/dt и отрицательным переходным процессам
Области применения
- Майнинг-фермы: управление силовыми ключами в блоках питания ASIC и GPU-оборудования
- Импульсные источники питания: драйверы затвора для высоковольтных транзисторов
- DC-DC преобразователи: синхронное переключение и управление нагрузкой
- Инверторы и преобразователи: схемы с высоким КПД и минимальными потерями
Преимущества для майнинга
- Высокая скорость переключения — снижение тепловых потерь
- Надёжная работа при высоком напряжении и переменных нагрузках
- Компактный корпус SOP-14 — удобен для поверхностного монтажа и замены
- Совместимость с типовыми схемами блоков питания Antminer, Whatsminer и др.
Технические характеристики
- Модель: SLM21814
- Тип: двухканальный драйвер затвора MOSFET/IGBT
- Корпус: SOP-14
- Максимальное напряжение: до 600 В
- Питание драйвера: 10 В – 20 В
- Пиковый ток: 2.5 А / 3.5 А
- Время задержки: 180 нс / 200 нс
- Совместимость: CMOS / LSTTL логика, 3.3 В / 5 В
- Температурный диапазон: –40 °C до +125 °C
- SLM21814 аналог FAN7391
