Описание

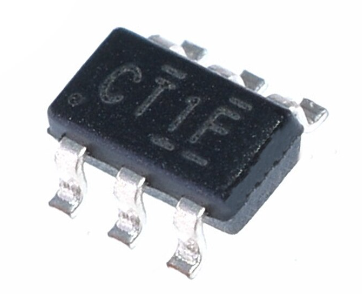

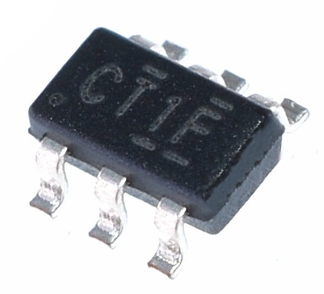

Микросхема SN74LVC1T45DBVR — это одноканальный двунаправленный транслятор логических уровней с активным управлением направлением,
выполненный в компактном корпусе SOT-23. Устройство предназначено для согласования цифровых сигналов между микросхемами с различными
напряжениями питания, обеспечивая надёжную передачу данных в условиях высокой плотности монтажа. Благодаря высокой скорости переключения
и поддержке горячего подключения, микросхема идеально подходит для применения в хэш-платах, блоках управления и цифровых интерфейсах
майнингового оборудования.
Технические характеристики
- Тип: одноканальный двунаправленный транслятор логических уровней
- Корпус: SOT-23, ультракомпактный, поверхностный монтаж
- Диапазон напряжения питания: от 1.65 В до 5.5 В
- Управление направлением: через вход DIR
- Скорость передачи данных: до 420 Мбит/с при 3.3 В
- Совместимость: TTL и CMOS логика
- Поддержка горячего подключения (hot insertion)
- Температурный диапазон: от -40 °C до +125 °C
- Соответствие стандарту RoHS
Преимущества
- Надёжная передача сигналов между логическими уровнями 1.8 В, 2.5 В, 3.3 В и 5 В
- Минимальные задержки и высокая скорость переключения
- Компактный корпус SOT-23 экономит место на плате
- Поддержка двунаправленного режима с управлением направлением
- Совместимость с широким спектром цифровых интерфейсов
Области применения
SN74LVC1T45DBVR применяется в цифровых схемах и интерфейсах, включая:
- Хэш-платы и платы управления для ASIC-майнеров
- Интерфейсы между микроконтроллерами и логикой различного уровня
- Системы мониторинга и управления питанием
- Серверные и телекоммуникационные модули
- Промышленные контроллеры и цифровые датчики
Рекомендации по применению
- Обеспечьте надёжное питание обоих доменов VCCA и VCCB для корректной трансляции
- Управляющий вход DIR должен быть стабилен во время переключения
- Рекомендуется использовать байпасные конденсаторы для подавления шумов
- Соблюдайте рекомендации по разводке для высокочастотных сигналов
- Корпус SOT-23 подходит для плотной компоновки и автоматизированного монтажа
