Описание

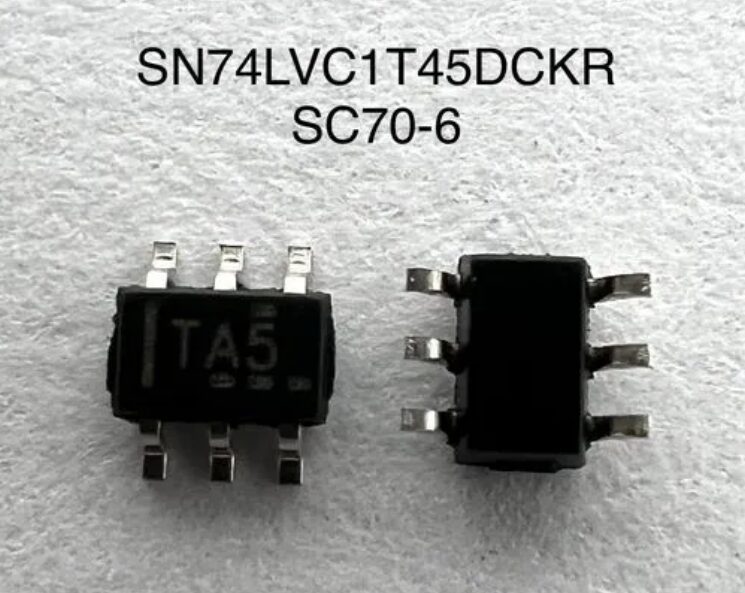

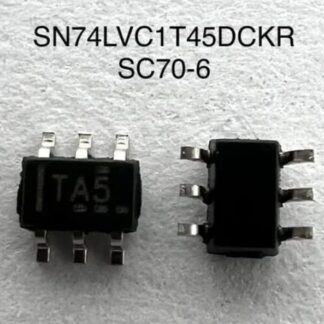

Микросхема SN74LVC1T45DCKR — это одноканальный двунаправленный транслятор уровней напряжения с активным управлением направлением,
разработанный компанией Texas Instruments. Устройство предназначено для согласования логических уровней между различными доменами питания,
обеспечивая надёжную передачу цифровых сигналов между микросхемами с различными напряжениями. Благодаря компактному корпусу SC70-6 и
высокой скорости переключения, микросхема идеально подходит для применения в хэш-платах, блоках управления и цифровых интерфейсах
майнингового оборудования.
Технические характеристики
- Тип: одноканальный двунаправленный транслятор логических уровней
- Корпус: SC70-6 (DCK), ультракомпактный, поверхностный монтаж
- Диапазон напряжения питания: от 1.65 В до 5.5 В
- Поддержка направленного управления через вход DIR
- Скорость переключения: до 420 Мбит/с при 3.3 В
- Поддержка горячего подключения (hot insertion)
- Низкое энергопотребление, совместимость с TTL и CMOS
- Температурный диапазон: от -40 °C до +125 °C
- Соответствие стандарту RoHS
Преимущества
- Надёжная передача сигналов между логическими уровнями 1.8 В, 2.5 В, 3.3 В и 5 В
- Минимизация задержек и искажений при высокоскоростной передаче
- Компактный корпус SC70-6 экономит место на плате
- Поддержка двунаправленного режима с управлением направлением
- Совместимость с широким спектром цифровых интерфейсов
Области применения
SN74LVC1T45DCKR применяется в цифровых схемах и интерфейсах, включая:

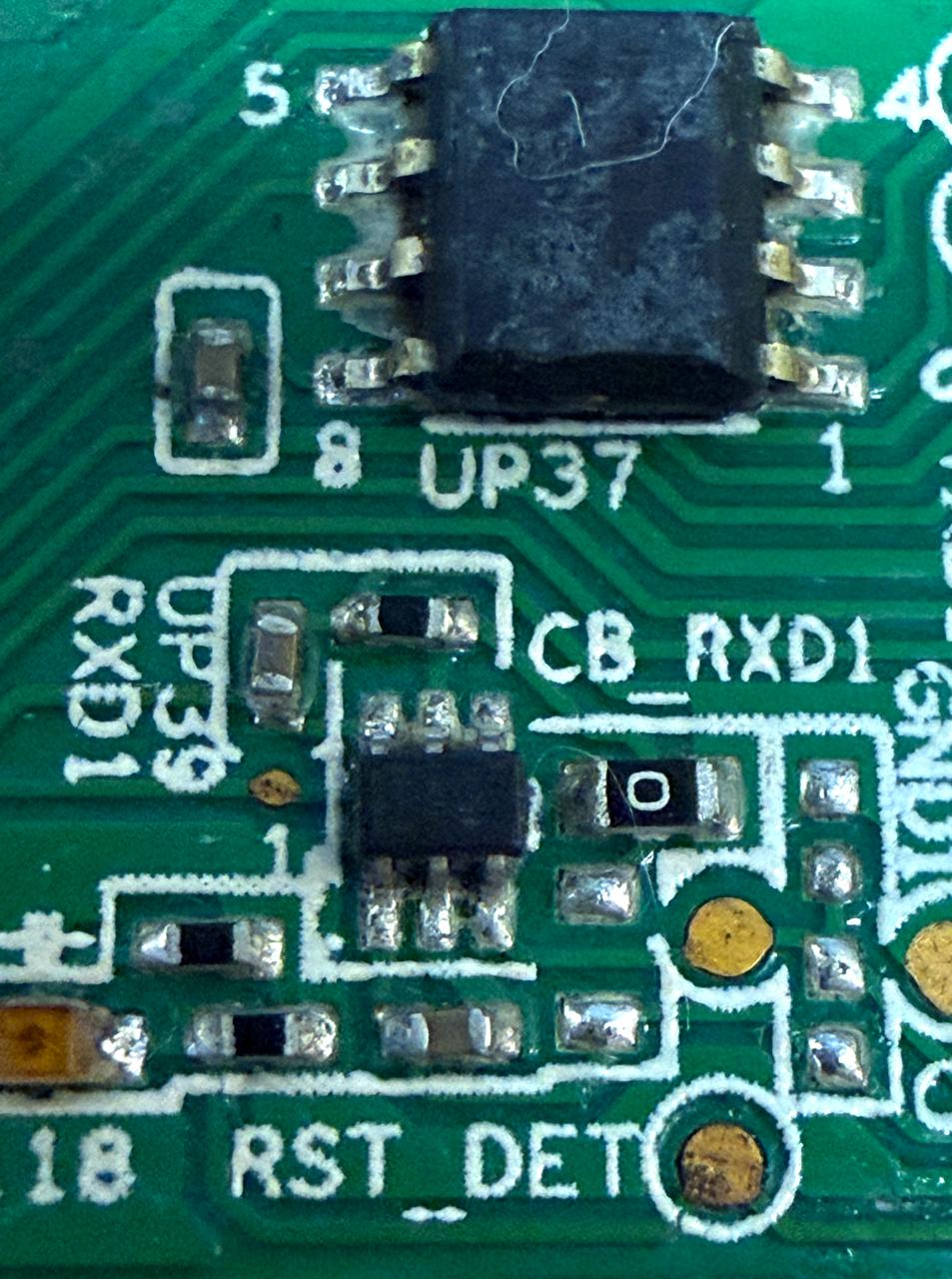

- Хэш-платы и платы управления для ASIC-майнеров
- Интерфейсы между микроконтроллерами и логикой различного уровня
- Системы мониторинга и управления питанием
- Серверные и телекоммуникационные модули
- Промышленные контроллеры и цифровые датчики
Рекомендации по применению
- Обеспечьте надёжное питание обоих доменов VCCA и VCCB для корректной трансляции
- Управляющий вход DIR должен быть стабилен во время переключения
- Рекомендуется использовать байпасные конденсаторы для подавления шумов
- Соблюдайте рекомендации по разводке для высокочастотных сигналов
- Корпус SC70-6 подходит для плотной компоновки и автоматизированного монтажа
