Описание

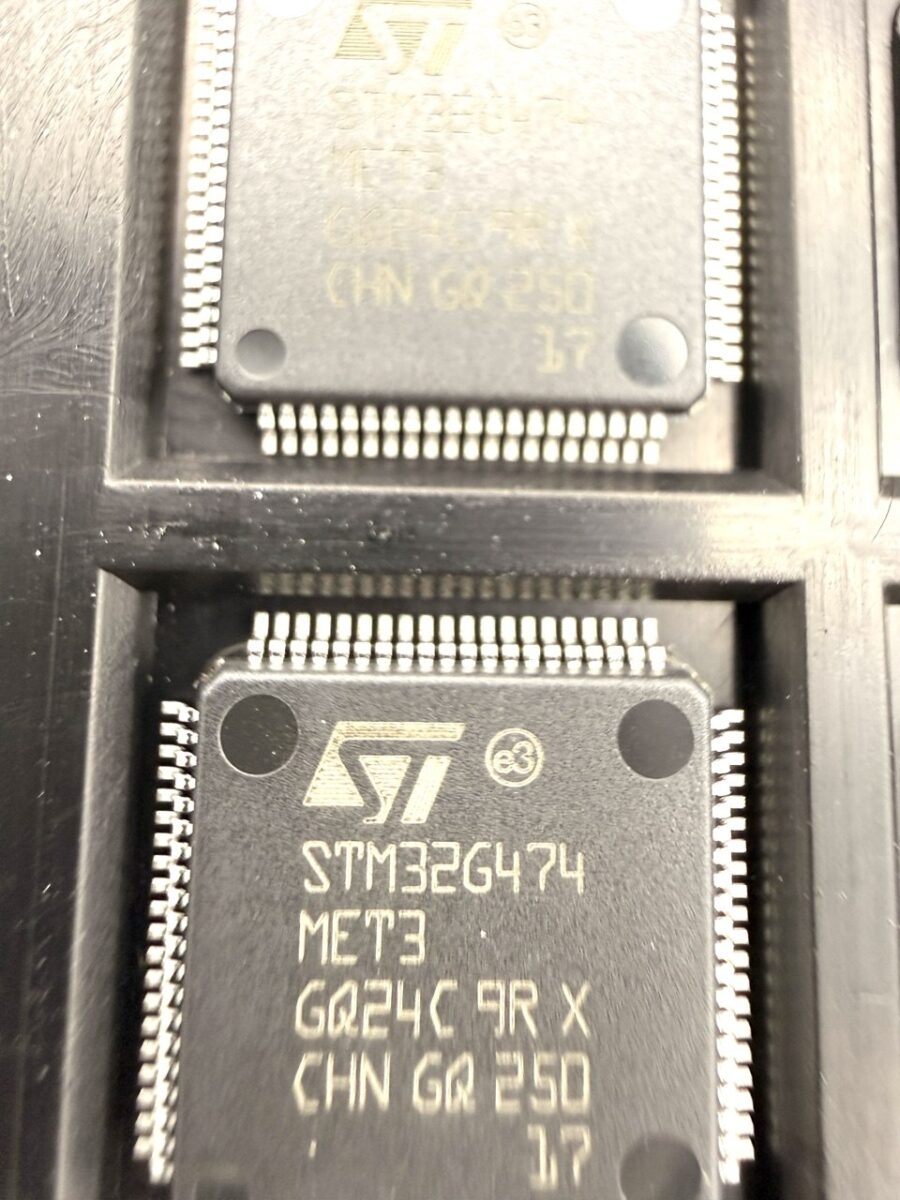

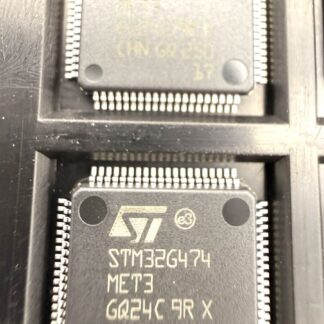

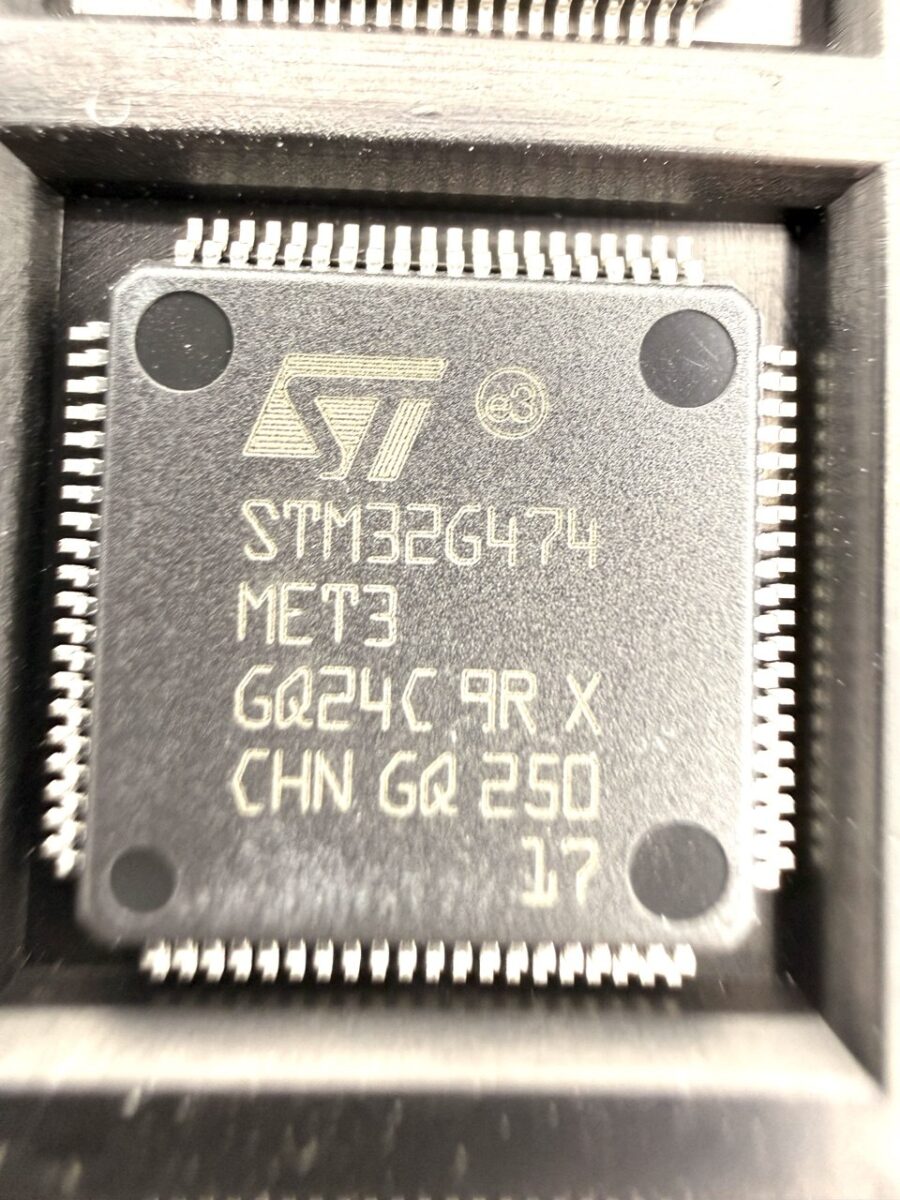

Микросхема STM32G474ME — это высокопроизводительный 32-битный микроконтроллер на базе ядра ARM Cortex-M4 с частотой до 170 МГц,
выполненный в корпусе LQFP80. Устройство оснащено встроенным математическим ускорителем, блоком цифровой обработки сигналов (DSP),
расширенными аналоговыми функциями и высокоточным таймером с разрешением 184 пс, что делает его идеальным решением для сложных
задач управления, мониторинга и цифровой связи в майнинговом оборудовании.
Технические характеристики
- Ядро: ARM Cortex-M4 с FPU, частота до 170 МГц
- Память: 512 КБ Flash, 128 КБ SRAM
- Корпус: LQFP80, шаг выводов 0.5 мм
- Интерфейсы: SPI, I²C, USART, USB, CAN, ADC, DAC, компараторы
- Таймеры: 12-канальный высокоточный таймер (184 пс), PWM, watchdog
- Математический ускоритель: поддержка тригонометрии, корней, логарифмов
- Напряжение питания: от 1.7 В до 3.6 В
- Температурный диапазон: от -40 °C до +85 °C
- Соответствие стандарту RoHS
Преимущества
- Высокая вычислительная мощность при низком энергопотреблении
- Расширенные аналоговые функции для точного мониторинга и управления
- Поддержка широкого набора периферии для гибкой интеграции
- Компактный корпус LQFP80 для плотной компоновки
- Идеален для цифровых систем управления и телеметрии
Области применения
STM32G474ME применяется в цифровых и силовых системах, включая:
- Хэш-платы и платы управления для ASIC-майнеров
- Серверные и телекоммуникационные блоки питания
- Системы мониторинга, диагностики и телеметрии
- Промышленные контроллеры и цифровые интерфейсы
- Системы управления питанием и синхронизации
Рекомендации по применению
- Используйте байпасные конденсаторы рядом с выводами питания для подавления шумов
- Обеспечьте термостабильность и надёжную разводку сигнальных цепей
- Рекомендуется использовать отладочные интерфейсы SWD/JTAG для прошивки и диагностики
- Корпус LQFP80 подходит для автоматизированного поверхностного монтажа
