Описание

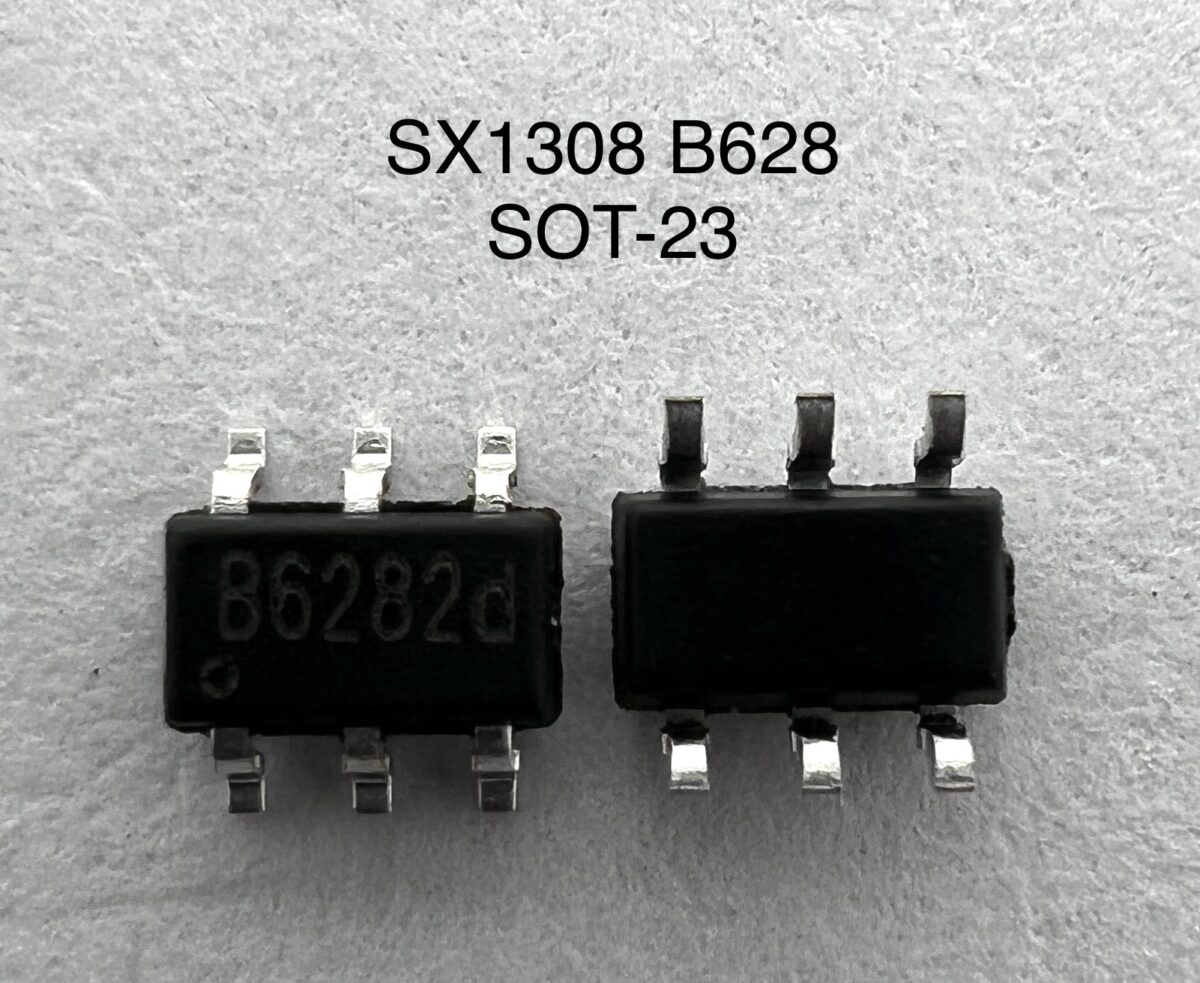

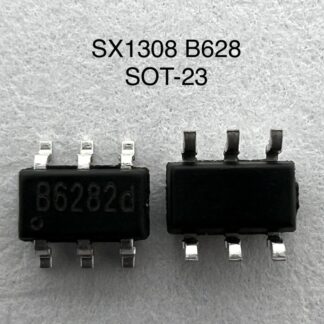

Микросхема SX1308 (B628) — это высокоэффективный повышающий DC-DC преобразователь напряжения, выполненный в компактном корпусе SOT-23-6.
Устройство предназначено для преобразования низкого входного напряжения в стабильное выходное, обеспечивая до 2 А выходного тока при КПД до 96%.
Благодаря высокой частоте переключения и минимальному количеству внешних компонентов, микросхема идеально подходит для применения в хэш-платах,
блоках питания, автономных цифровых устройствах и майнинговом оборудовании.
Технические характеристики
- Тип: повышающий DC-DC преобразователь (Step-Up Converter)
- Корпус: SOT-23-6, поверхностный монтаж
- Входное напряжение: от 2 В до 24 В
- Выходное напряжение: до 28 В
- Максимальный выходной ток: до 2 А
- Коэффициент преобразования: до 96%
- Частота переключения: 1.2 МГц
- Встроенные функции: ограничение тока, защита от перегрузки
- Температурный диапазон: от -40 °C до +85 °C
- Соответствие стандарту RoHS
Преимущества
- Высокая эффективность преобразования при компактных габаритах
- Поддержка широкого диапазона входных напряжений
- Минимизация внешних компонентов и упрощение схемы
- Надёжная работа при переменных нагрузках
- Совместимость с батарейным питанием и низковольтными источниками
Области применения
SX1308 применяется в источниках питания и цифровых схемах, включая:
- Хэш-платы и платы управления для ASIC-майнеров
- Модули питания для автономных цифровых устройств
- Пульты дистанционного управления и сигнализации
- Серверные и телекоммуникационные модули
- Промышленные контроллеры и датчики
Рекомендации по применению
- Используйте качественные индуктивные компоненты для стабильной работы на высокой частоте
- Обеспечьте надёжную фильтрацию входного напряжения для минимизации пульсаций
- Рекомендуется применять тепловой отвод при токах выше 1.5 А
- Соблюдайте рекомендации по разводке для минимизации потерь и повышения надёжности
- Корпус SOT-23-6 подходит для плотной компоновки и автоматизированного монтажа
