Описание

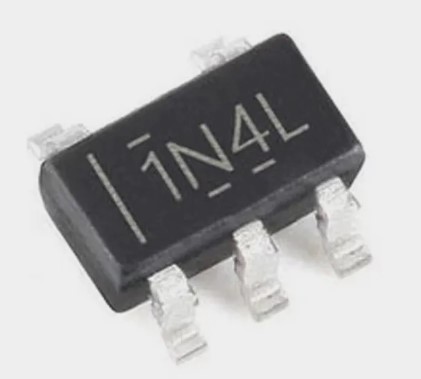

Микросхема TPS613221ADBVR (маркировка 1N4L) — это синхронный повышающий DC-DC преобразователь от Texas Instruments с фиксированным выходом 3.3В и током переключения до 1.6А. Корпус SOT-23-5 для поверхностного монтажа. Оптимизирован для работы от одной литиевой батареи или двух элементов AA.
В майнинговом оборудовании TPS613221ADBVR применяется для формирования вспомогательного напряжения 3.3В на управляющих платах ASIC-майнеров. Используется для питания микроконтроллеров, интерфейсных микросхем и памяти от резервных батарей. Сверхнизкий ток потребления (6.5 мкА) и высокий КПД делают её идеальной для систем резервного питания.
Назначение:
- Формирование 3.3В из низковольтных источников на управляющих платах майнеров.
- Питание микроконтроллеров и интерфейсных микросхем от резервных батарей.
- Применение в энергонезависимых системах мониторинга майнинг-ферм.
- Замена вышедших из строя DC-DC преобразователей в резервных цепях питания.
Технические характеристики:
- Модель: TPS613221ADBVR.
- Маркировка: 1N4L.
- Производитель: Texas Instruments.
- Тип: Синхронный повышающий преобразователь (Boost).
- Корпус: SOT-23-5.
- Выходное напряжение: 3.3 В (фиксированное).
- Ток переключения: до 1.6 А.
- Ток потребления: 6.5 мкА.
- КПД: >90%.
- Входное напряжение: 0.8 – 3.3 В.
- Частота переключения: 1 МГц.
- Рабочая температура: -40…+85 °C.
Конструктивные особенности:
- Корпус SOT-23-5, размеры 2.9×1.6 мм.
- Высота корпуса: 1.0 мм.
- Вес компонента: 0.000044 кг (0.044 грамма).
Особенности:
- Сверхнизкий ток потребления (6.5 мкА).
- Высокий КПД при малых нагрузках.
- Фиксированное выходное напряжение 3.3В.
- Входной диапазон от 0.8В.
Рекомендации по применению:
- Использовать дроссель 2.2-4.7 мкГн.
- Входной и выходной конденсаторы 4.7-10 мкФ.
- Размещать компоненты близко к микросхеме.
TPS613221ADBVR — идеальное решение для формирования резервного питания 3.3В на управляющих платах майнеров. Сверхнизкое энергопотребление и высокий КПД обеспечивают длительную работу от батарей.
