Описание

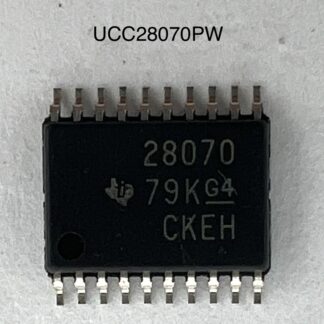

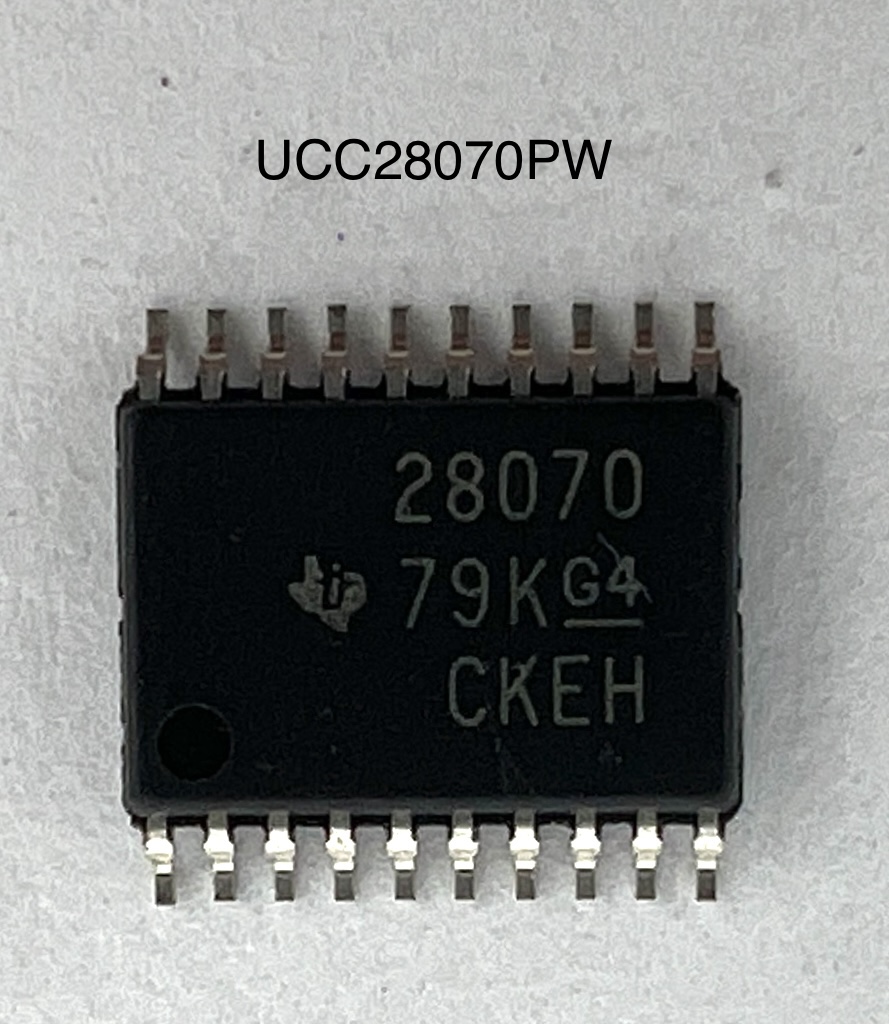

Микросхема UCC28070PW — это двухканальный контроллер активного корректора коэффициента мощности (PFC), разработанный компанией Texas Instruments.
Устройство предназначено для построения высокоэффективных источников питания с входом по переменному току, работающих в режиме непрерывной проводимости (CCM).
Благодаря точному управлению током и фазой, микросхема обеспечивает соответствие стандартам электромагнитной совместимости и высокую эффективность преобразования.
Технические характеристики
- Тип: двухканальный PFC-контроллер с межфазным управлением
- Корпус: TSSOP-20, поверхностный монтаж
- Режим работы: Continuous Conduction Mode (CCM)
- Диапазон питающего напряжения: от 10 В до 21 В
- Частота переключения: от 10 кГц до 300 кГц
- Встроенные функции: синхронизация фаз, ограничение тока, защита от перенапряжения
- Выходной ток управления: до ±1.5 А
- Температурный диапазон: от -40 °C до +125 °C
- Соответствие стандарту RoHS
Преимущества
- Повышение коэффициента мощности до 0.99 при полной нагрузке
- Снижение гармонических искажений входного тока
- Поддержка межфазного управления для распределения нагрузки
- Высокая стабильность и точность регулирования выходного напряжения
- Совместимость с широким спектром силовых топологий и MOSFET/IGBT
Области применения
UCC28070PW применяется в источниках питания и силовой электронике, включая:
- Блоки питания для ASIC-майнеров и GPU-ферм
- Серверные и телекоммуникационные источники питания
- Импульсные источники питания средней и высокой мощности
- Системы бесперебойного питания (UPS)
- Промышленные преобразователи и инверторы
Рекомендации по применению
- Обеспечьте симметричную разводку каналов для межфазного управления
- Используйте внешние драйверы затворов для управления мощными MOSFET
- Рекомендуется применять фильтрацию на входе для соответствия стандартам EMI
- Соблюдайте температурные и электрические допуски при проектировании
- Поддержка TSSOP-20 корпуса упрощает автоматизированный монтаж
