Описание

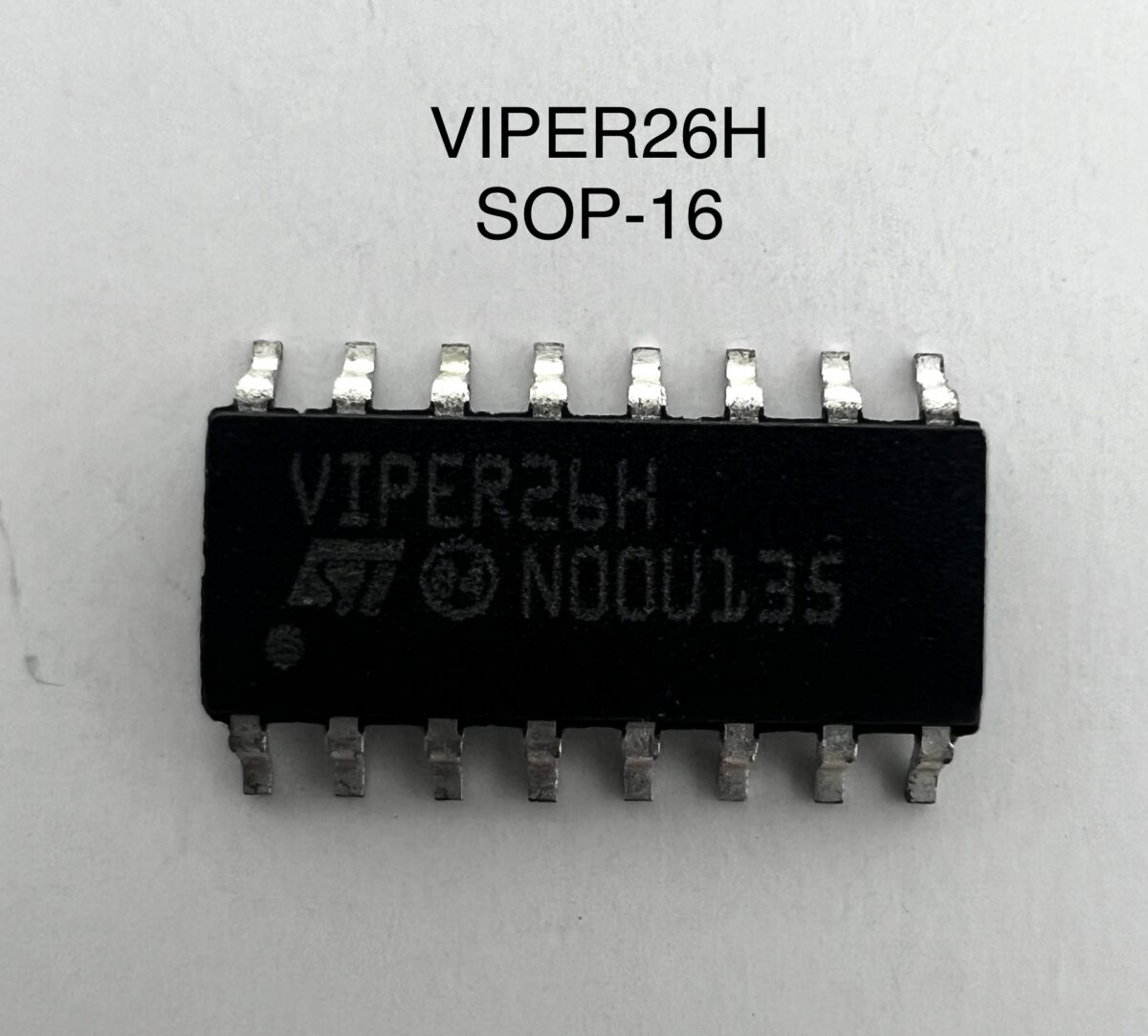

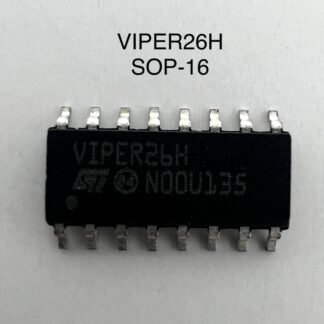

Микросхема VIPER26H в корпусе SOP-16 — интегрированный контроллер импульсного источника питания с встроенным 800‑вольтовым силовым MOSFET и ШИМ‑управлением по току. Предназначена для построения компактных и энергоэффективных SMPS в майнинг‑оборудовании: дежурных источников, вспомогательных линий питания хэш‑плат и контроллеров, драйверов вентиляторов и модулей мониторинга.
Ключевые особенности
- Встроенный силовой MOSFET на 800 В для работы с широким диапазоном входного напряжения
- ШИМ‑контроллер в режиме токоограничения с поддержкой flyback, buck и buck‑boost топологий
- Тип H: рабочая частота около 115 кГц с джиттером для снижения ЭМИ
- Встроенный высоковольтный стартап, sense‑FET и усилитель ошибки
- Регулируемый лимит тока через вывод LIM для точной настройки защиты
- Очень низкое потребление на холостом ходу, режим burst при малой нагрузке
- Мягкий пуск и гистерезисное тепловое отключение для повышения надежности
- Автоматический перезапуск при перегрузке/КЗ и обрыве петли обратной связи
Области применения
- Майнинг‑фермы: дежурные БП и вспомогательные линии питания хэш‑плат (5 В, 12 В)
- Блоки питания контроллеров и сетевых интерфейсов, питание датчиков и вентиляторов
- Серверные стойки: маломощные SMPS для мониторинга и телеметрии
- Промышленная электроника: LED‑драйверы, бытовая техника, измерительные узлы
Преимущества для майнинга
- Компактная схема с минимальным числом внешних компонентов — проще ремонт и замена
- Снижение электромагнитных помех благодаря рандомизации частоты
- Стабильная работа при скачках сети и кратковременных перегрузках
- Гибкая настройка токоограничения под конкретную нагрузку хэш‑платы
Технические характеристики
- Модель: VIPER26H
- Тип: контроллер SMPS с интегрированным силовым MOSFET
- Корпус: SOP‑16 (узкий)
- Максимальное напряжение силового транзистора: 800 В
- Частота переключения: ~115 кГц (тип H), с джиттером
- Топологии: flyback, buck, buck‑boost (неизолированные и изолированные решения)
- Функции защиты: OLP/SC, тепловая защита, обрыв обратной связи, UVLO
- Особенности старта: встроенный HV‑стартап, питание контроллера от высоковольтной шины
- Энергоэффективность: низкое потребление в холостом режиме, burst‑mode при малой нагрузке
