Описание

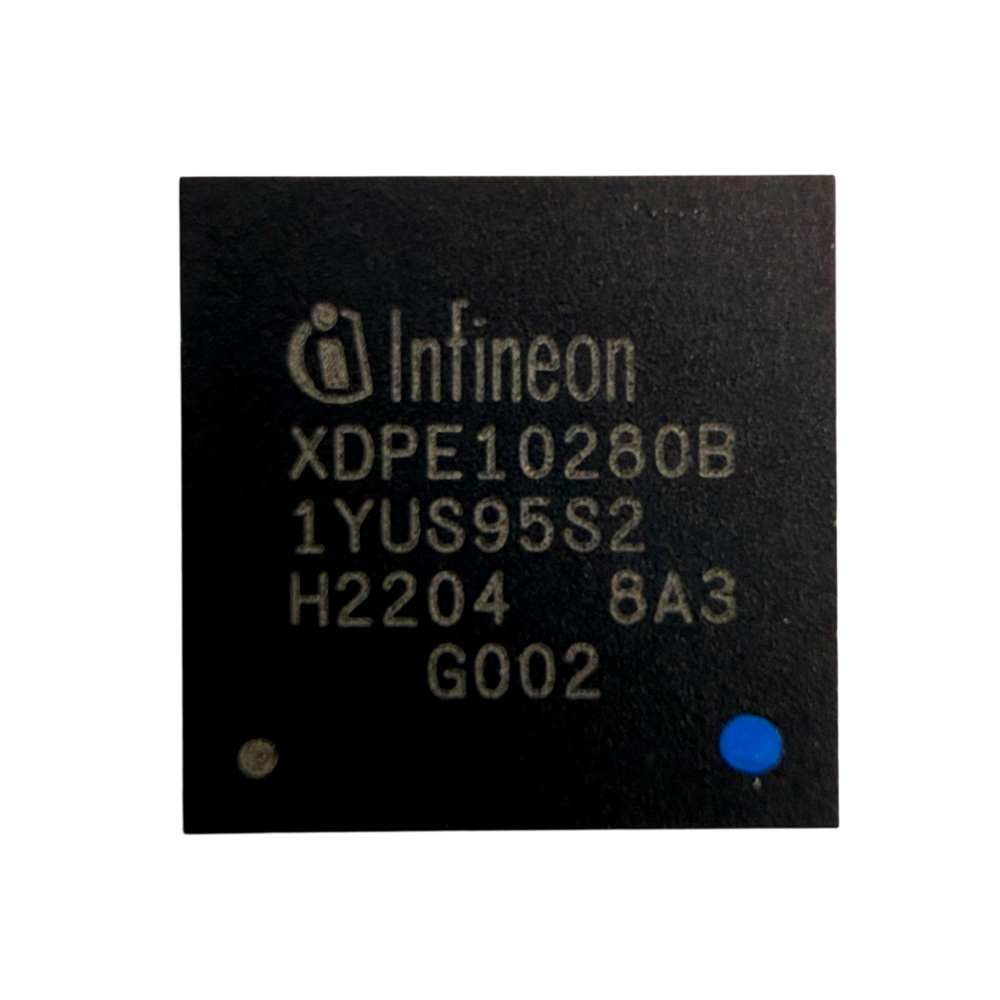

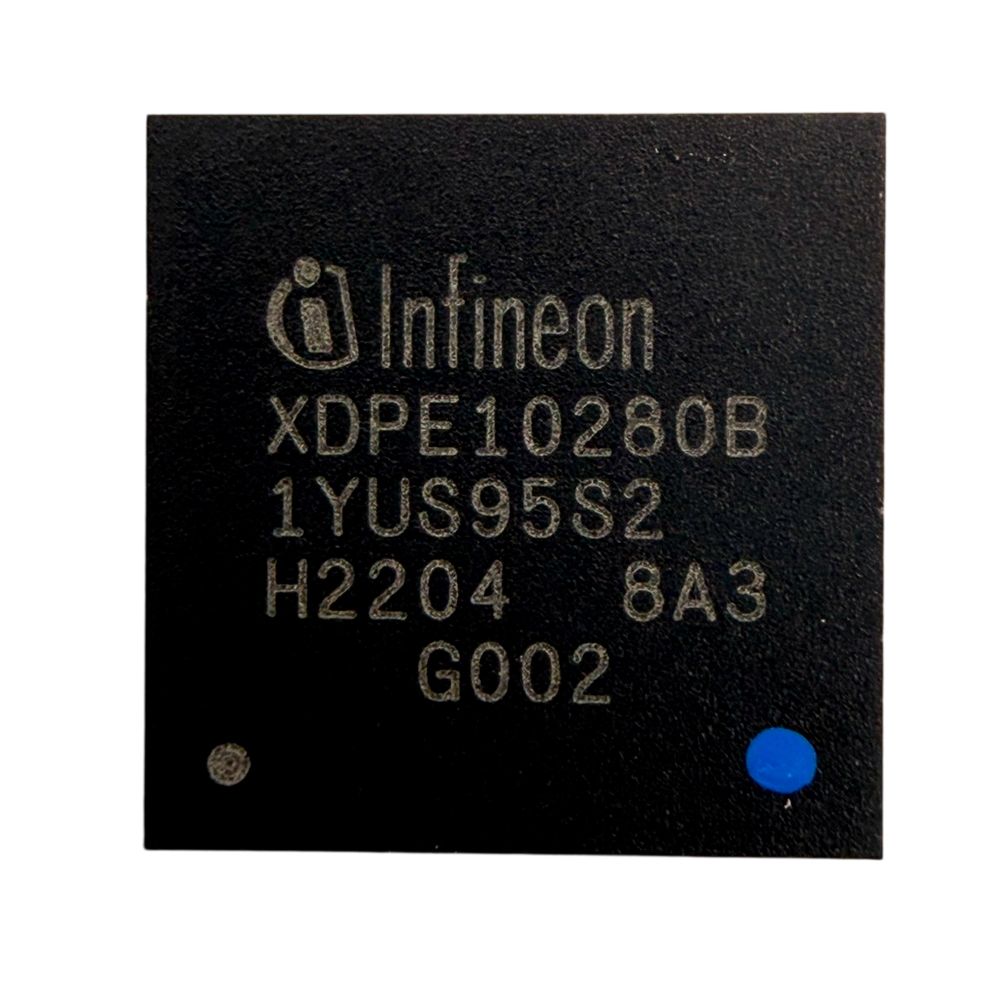

Микросхема XDPE10280B (VQFN-56) — это высокоэффективный импульсный понижающий DC-DC контроллер с интегрированными силовыми ключами, разработанный компанией Infineon Technologies для построения компактных и надёжных источников питания. Данный компонент сочетает в себе высокую интеграцию, широкий диапазон входных напряжений и возможность регулировки выходного напряжения, что делает его идеальным решением для систем с высокими требованиями к энергоэффективности и стабильности питания. Корпус VQFN-56 с термоплощадкой обеспечивает эффективный отвод тепла и компактный монтаж на печатной плате.
В оборудовании для майнинга криптовалют микросхема XDPE10280B применяется для формирования вторичных стабилизированных напряжений (3.3 В, 5 В, 1.8 В и др.), необходимых для питания микроконтроллеров, интерфейсных микросхем, систем управления вентиляторами и других критических узлов управляющих плат ASIC-майнеров. Благодаря высокому КПД (до 95%) и низкому уровню пульсаций, контроллер обеспечивает чистое и стабильное питание для чувствительной цифровой логики, работающей в тяжёлом режиме 24/7. Встроенные защиты от перегрузки по току, перенапряжения и перегрева гарантируют надёжную работу в условиях повышенных нагрузок и перепадов температуры.
Назначение:
- Построение высокоэффективных импульсных источников питания (SMPS) для управляющих плат ASIC-майнеров (Antminer, Whatsminer, Avalon).
- Формирование стабильных вторичных напряжений (3.3 В, 5 В, 1.8 В) для питания микроконтроллеров, интерфейсных микросхем и систем управления.
- Применение в системах питания промышленной автоматизации, телекоммуникационного оборудования и медицинских устройств.
- Замена вышедших из строя DC-DC контроллеров в ремонтируемых блоках питания и управляющих платах майнеров.
Технические характеристики:
- Модель: XDPE10280B (полный код XDPE10280B-G002 или XDPE10280BG002XUMA1).
- Производитель: Infineon Technologies.
- Тип: Импульсный понижающий DC-DC контроллер с интегрированными ключами.
- Корпус: VQFN-56 (PG-VQFN-56, 7×7 мм).
- Диапазон входных напряжений: 4.5 – 18 В (типовое).
- Выходное напряжение: регулируемое, от 0.6 В до VIN.
- Выходной ток: до 2.8 А (макс.).
- Частота переключения: регулируемая (типовое 500 кГц).
- КПД: до 95% (в зависимости от условий).
- Защиты: от перегрузки по току (OCP), от перенапряжения (OVP), от пониженного напряжения (UVLO), от перегрева (Thermal Shutdown).
- Соответствие стандартам: RoHS, Pb-Free.
- Рабочая температура: -40…+125 °C.
Конструктивные особенности:
- Корпус VQFN-56 (Very Thin Quad Flat No-leads) с размерами 7.0×7.0 мм.
- Экспонированная термоплощадка для эффективного отвода тепла через печатную плату.
- Шаг выводов: 0.4 мм.
- Высота корпуса: 0.9 мм (типовая).
- Вес компонента: 0.00005 кг (0.05 грамма).
- Совместимость с автоматическими линиями поверхностного монтажа (SMD).
Особенности:
- Высокая степень интеграции снижает количество внешних компонентов и упрощает проектирование.
- Широкий диапазон входных напряжений позволяет использовать контроллер в различных топологиях питания.
- Регулируемая частота переключения даёт возможность оптимизировать размеры дросселя и конденсаторов, а также уровень электромагнитных помех (EMI).
- Встроенные защиты повышают надёжность системы питания и предотвращают выход из строя нагрузок.
- Корпус VQFN-56 обеспечивает малый тепловой импеданс для работы при высоких токах и температурах.
Рекомендации по применению:
- При проектировании печатной платы необходимо обеспечить качественный тепловой контакт с термоплощадкой через массив теплопереходов (thermal vias) для эффективного отвода тепла.
- Для стабильной работы рекомендуется установить блокировочные конденсаторы по входу и выходу в соответствии с рекомендациями производителя.
- При замене контроллера в блоке питания убедиться в совместимости топологии и номиналов компонентов обвязки.
- Для настройки выходного напряжения использовать внешний делитель напряжения, подключённый к выводу обратной связи (FB).
Микросхема XDPE10280B (VQFN-56) представляет собой современное, высокоинтегрированное и надёжное решение для построения вторичных источников питания в майнинговом оборудовании. Её универсальность, высокий КПД и встроенные защиты позволяют создавать компактные и энергоэффективные стабилизаторы для питания цифровых и аналоговых узлов ASIC-майнеров, работающих в экстремальных условиях.
