Описание

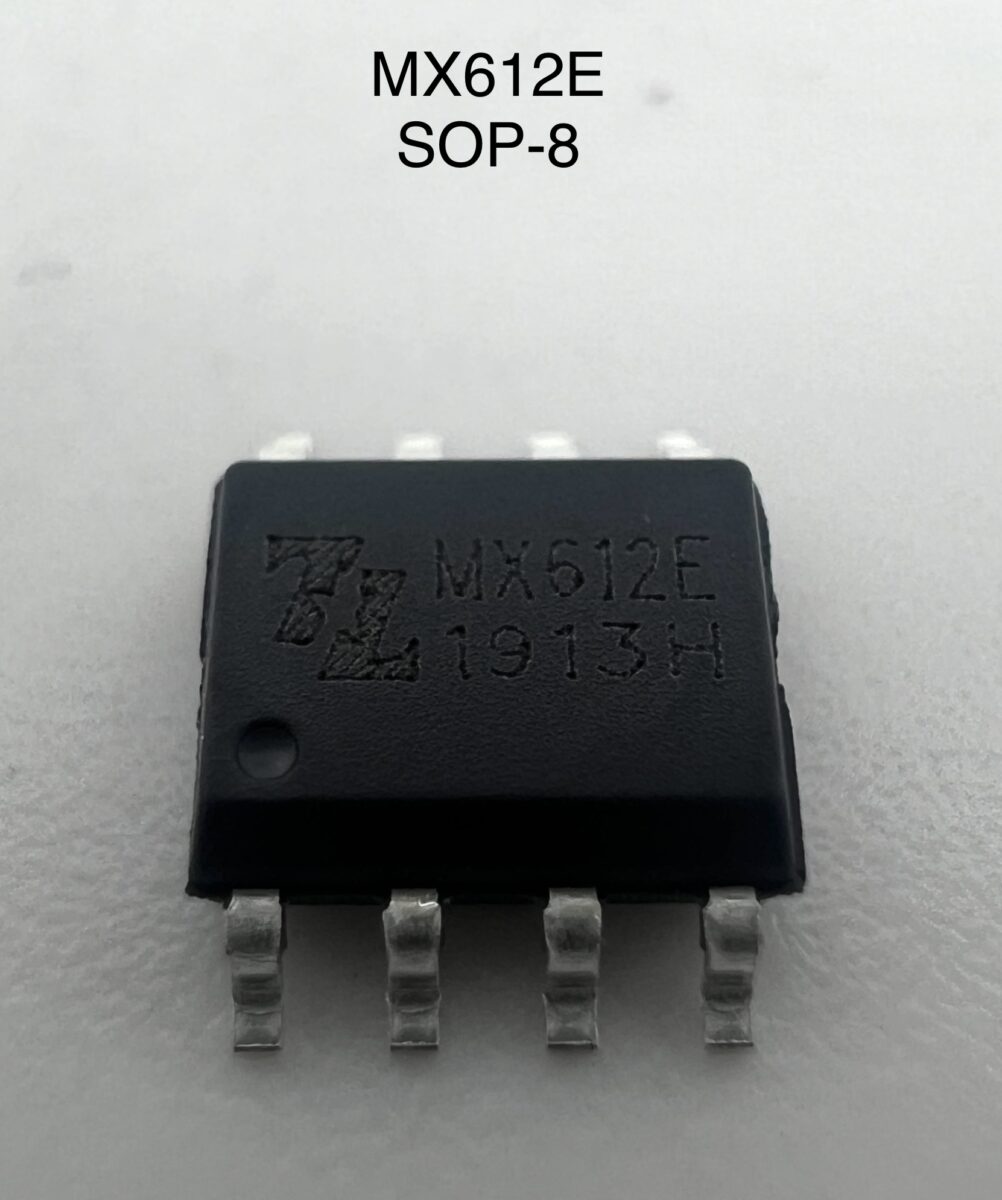

Микросхема MX612E (SOP-8) — это мощный H-мостовой драйвер для управления двигателями постоянного тока и индуктивными нагрузками. Интегрирует N-канальные и P-канальные MOSFET с низким сопротивлением канала. Позволяет управлять двигателями с током до 1.5А (пиковый до 2.5А) при напряжении до 18В.
В майнинговом оборудовании MX612E применяется для управления мощными вентиляторами охлаждения ASIC-майнеров, а также в качестве драйвера сервоприводов в системах автоматического обслуживания ферм. Встроенная термозащита и сверхнизкий ток ожидания делают её идеальной для круглосуточной работы.
Назначение:
- Управление высокооборотистыми вентиляторами охлаждения хеш-плат.
- Драйвер сервоприводов для систем автоматического обслуживания ферм.
- Управление насосами и заслонками в системах жидкостного охлаждения.
- Замена вышедших из строя драйверов вентиляторов на платах Antminer, Whatsminer.
Технические характеристики:
- Модель: MX612E.
- Производитель: Mixic (中科芯亿达).
- Тип: H-мостовой драйвер.
- Корпус: SOP-8.
- Напряжение питания: 2.5 – 18 В.
- Выходной ток: 1.5 А (постоянный), 2.5 А (пиковый).
- Сопротивление канала: 1 Ом.
- Ток ожидания: <0.1 мкА.
- Защита: от перегрева (150°C).
- Рабочая температура: -40…+85 °C.
Конструктивные особенности:
- Корпус SOP-8, размеры 4.9×3.9 мм.
- Высота корпуса: 1.5 мм.
- Вес компонента: 0.0001 кг (0.1 грамма).
- SMD монтаж.
Особенности:
- Встроенные MOSFET с низким RDS(on).
- Сверхнизкий ток ожидания.
- Встроенная термозащита.
- Простота управления (2 входа).
Рекомендации по применению:
- Для защиты входов использовать внешние диоды.
- Не превышать максимальное напряжение 18В.
- Обеспечить отвод тепла при токах >1А.
MX612E — надёжный H-мостовой драйвер для управления вентиляторами и двигателями в майнинговом оборудовании. Высокая нагрузочная способность и компактный корпус делают его идеальным для систем охлаждения ASIC-майнеров.
