Описание

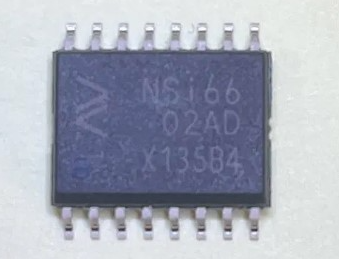

NSi6602 — это семейство высоконадежных изолированных двухканальных ИС драйвера затвора, которые могут быть спроектированы для вождения мощность транзистора с частотой переключения до 2 МГц. Каждый выход может источник 4A и поглотить пиковый ток 6A с быстрая задержка распространения 25 нс и максимальная задержка 5 нс сопоставление. NSi6602 обеспечивает изоляцию 2500Vrms на UL1577 в Корпус LGA13 5 мм x 5 мм, изоляция 3000Vrms в Корпус SOP16 (150 миль) и изоляция 5700Vrms в Пакет SOP16 (300mil) или SOP14 (300mil). Система надежность поддерживается 150 кВ/ме типичным общемодовым переходным иммунитетом (ХМТИ). Драйвер работает с максимальным напряжением питания 25 В, в то время как входная сторона принимает напряжение питания от 2,7 В до 5 В напряжение. Защита от блокировки под напряжением (UVLO) поддерживается всеми контактами напряжения питания.
