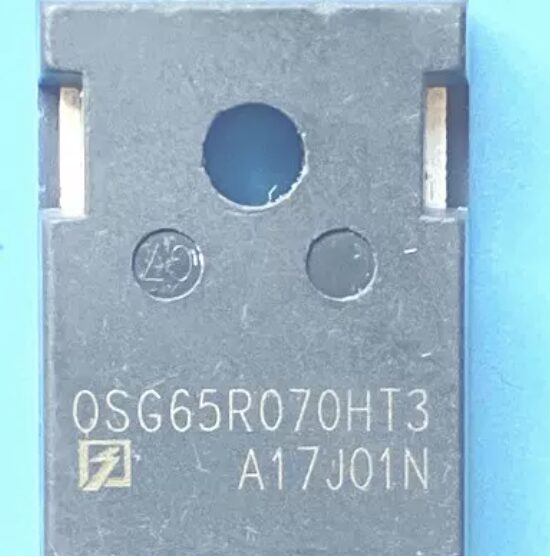

OSG65R070HT3 (ТО-247)

Описание

MOSFET транзистор OSG65R070HT3 (TO-247) — это мощный полевой транзистор на основе технологии супер-джанкшен (Super Junction) от компании ОСГ. Компонент разработан для использования в высокоэффективных импульсных источниках питания (SMPS), активных корректорах коэффициента мощности (PFC) и промышленных инверторах, где критически важны низкое сопротивление канала и надежность.

В майнинговом оборудовании OSG65R070HT3 применяется в выходных каскадах мощных блоков питания ASIC-майнеров (Antminer, Whatsminer). Низкое сопротивление открытого канала (0.070 Ом) и высокая допустимая температура кристалла делают его надежным выбором для замены вышедших из строя транзисторов в импульсных источниках питания, работающих в режиме 24/7.

Назначение:

• Силовые ключи в активных корректорах коэффициента мощности (PFC) блоков питания майнеров.
• Применение в первичных цепях импульсных источников питания для хеш-плат.
• Замена вышедших из строя MOSFET в ремонтируемых блоках питания Antminer, Whatsminer.
• Использование в высокоэффективных преобразователях напряжения.

Технические характеристики:

• Модель: OSG65R070HT3.
• Тип: N-канальный MOSFET.
• Технология: Super Junction.
• Корпус: TO-247.
• Напряжение сток-исток (V_DSS): 650 В.
• Ток стока (I_D): 40 А.
• Сопротивление открытого канала (R_DS(on)): 0.070 Ом (70 мОм).
• Рассеиваемая мощность (P_tot): 250 Вт.
• Напряжение затвор-исток (V_GSS): ±30 В.
• Рабочая температура перехода (T_j): -55…+150 °C.

Конструктивные особенности:

• Корпус TO-247, размеры 15.9×5.0 мм.
• Высота корпуса с выводами: 20.3 мм.
• Вес компонента: 0.0061 кг (6.1 грамма).
• Металлическая подложка для эффективного отвода тепла.

Особенности:

• Низкое сопротивление открытого канала (70 мОм) минимизирует потери проводимости.
• Высокое напряжение пробоя (650 В) обеспечивает запас надежности.
• Технология Super Junction для высокой эффективности переключения.
• Корпус TO-247 оптимизирован для установки на радиатор с принудительным обдувом.

Рекомендации по применению:

• Для управления использовать драйвер затвора с выходным напряжением ≥10 В.
• Обязательно установить снабберную цепь для подавления выбросов напряжения.
• Для отвода тепла использовать радиатор с принудительным обдувом.
• При монтаже использовать термопасту для улучшения теплопередачи.

OSG65R070HT3 — это надежное компонентное решение для силовой части блоков питания ASIC-майнеров. Низкое сопротивление канала, высокое пробивное напряжение и прочный корпус обеспечивают высокую эффективность и долговечность оборудования.
