Описание
Микросхема PAM2301CAABADJ — это высокоэффективный синхронный понижающий DC-DC преобразователь в миниатюрном корпусе SOT-23-5 (TSOT-25) от компании Diodes Incorporated. Данный компонент представляет собой полностью интегрированный импульсный стабилизатор, работающий в токовом режиме и предназначенный для построения компактных источников питания с высоким КПД. Благодаря встроенным синхронным выпрямителям, микросхема не требует внешних диодов Шоттки, что сокращает количество компонентов обвязки и упрощает проектирование.
В контексте оборудования для майнинга криптовалют PAM2301CAABADJ применяется во вторичных цепях питания управляющих плат ASIC-майнеров. Микросхема преобразует входное напряжение 5V (например, от USB или промежуточной шины питания) в стабильные низкие напряжения (1.2V, 1.8V, 2.5V, 3.3V), необходимые для питания микроконтроллеров, интерфейсных микросхем и памяти. Высокий КПД (до 96%) и низкий собственный ток потребления (всего 40 мкА в активном режиме) минимизируют тепловыделение и делают этот компонент идеальным для энергоэффективных узлов майнеров.
Назначение:
- Формирование шин питания 1.2V, 1.8V, 2.5V или 3.3V для микроконтроллеров и логических микросхем на управляющих платах ASIC-майнеров.
- Стабилизация напряжения для питания микросхем SPI Flash, NAND памяти и интерфейсных контроллеров (Ethernet PHY, USB).
- Замена вышедших из строя DC-DC конвертеров в блоках управления майнерами Antminer, Whatsminer и Avalon.
- Понижение напряжения от USB (5V) до 3.3V для питания логики при отладке и прошивке майнеров.
- Применение в портативных и батарейных устройствах, где критично малое энергопотребление в режиме ожидания.
Технические характеристики:
- Модель: PAM2301CAABADJ.
- Производитель: Diodes Incorporated (ранее Zetex Semiconductors).
- Тип корпуса: TSOT-25 (SOT-23-5 Thin, 2.90×1.60 мм).
- Топология: Понижающий преобразователь (Step-Down, Buck).
- Входное напряжение (VIN): 2.5V – 5.5V.
- Выходной ток (IOUT): до 800 мA (1A пиковый).
- Выходное напряжение (VOUT): регулируемое от 0.6V до VIN.
- Опорное напряжение: 0.6V.
- Частота переключения: 1.5 МГц (фиксированная).
- КПД: до 96%.
- Ток покоя (типовой): 40 мкА.
- Ток в режиме отключения: менее 1 мкА.
- Защиты: ограничение по току, защита от перегрева (thermal shutdown), soft-start.
Электрические параметры:
- Сопротивление открытого канала встроенных MOSFET: 0.4 Ом (верхний ключ), 0.35 Ом (нижний ключ).
- Точность опорного напряжения: ±2%.
- Рабочая температура: от -40 до +85 °C.
- Стабильность при изменении нагрузки (load regulation): 0.5%.
- Стабильность при изменении входного напряжения (line regulation): 0.3%.
Конструктивные особенности:

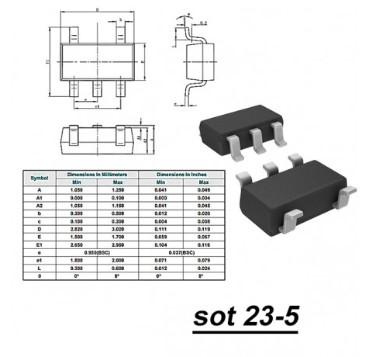

- Корпус SOT-23-5 (TSOT-25) с размерами 2.9×1.6 мм.
- Высота корпуса: всего 1.0 мм (низкопрофильный).
- Вес компонента: примерно 0.044 грамма.
- Встроенная частотная компенсация — не требует сложных внешних цепей.
- Высокая частота переключения (1.5 МГц) позволяет использовать малогабаритные дроссели и конденсаторы.
Особенности:
- Синхронный выпрямитель (встроенный нижний MOSFET) — не требуется внешний диод Шоттки.
- Высокий КПД даже при малых токах нагрузки благодаря оптимизированному режиму работы.
- Широкий диапазон входных напряжений (2.5-5.5V) позволяет питаться от USB, литиевых батарей или шины 5V.
- Малый ток покоя (40 мкА) идеален для энергосберегающих применений.
Рекомендации по применению:
- Входная емкость: рекомендуется керамический конденсатор 4.7-10 мкФ (X5R или X7R).
- Выходная емкость: рекомендуется керамический конденсатор 4.7-10 мкФ.
- Дроссель: рекомендуется индуктивность 2.2-4.7 мкГн с током насыщения не менее 1A.
- Делитель обратной связи: выбирается для задания необходимого VOUT (VOUT = 0.6V × (1 + R1/R2)).
- Компоненты обвязки должны быть размещены максимально близко к микросхеме для снижения паразитных параметров.
PAM2301CAABADJ — это оптимальное решение для построения вторичных источников питания в майнинговом оборудовании. Высокий КПД, компактный корпус SOT-23-5 и минимальное количество внешних компонентов делают эту микросхему идеальным выбором как для промышленного производства, так и для ремонта управляющих плат ASIC-майнеров.
