Описание
Группа RX72T
Микроконтроллеры Renesas
Техническое описание
R01DS0331EJ0100 Rev.1.00 Страница 1 из 176
08 февраля 2019 г.
Характеристики
■ 32-битное ядро ЦП RXv3
Максимальная рабочая частота: 200 МГц
Возможность 1160 CoreMark при работе на частоте 200 МГц
Интерфейсы отладки JTAG и FINE (однострочный)
Доступна функция коллективного сохранения значений регистров.
■ Маломощная конструкция и архитектура
Работа от одного источника питания 2,7–5,5 В
Четыре режима с низким энергопотреблением
■ Флэш-память на кристалле
Поддерживает версии с 1 Мбайт/512 Кбайт
Нет циклов ожидания на частоте до 120 МГц или при обращении к кэшу ПЗУ
Пользовательский код программируется с помощью встроенного или внешнего программирования.
■ Встроенная флэш-память данных
32 Кбайт, перепрограммируемая до 100 000 раз
Программирование/стирание как фоновые операции (BGO)
■ Встроенная SRAM, без состояний ожидания
128 Кбайт SRAM (без состояний ожидания)
16 Кбайт RAM с ECC (с ожиданием)
■ Передача данных
DMACa: 8 каналов
DTCa: 1 канал
■ ELC
Работа модуля может быть инициирована сигналами событий без использования
прерываний
Связанная работа между модулями возможна, когда ЦП находится в
спящем режиме
■ Сброс и управление питанием
Сброс при включении питания (POR)
Обнаружение низкого напряжения (LVDA) с настройками напряжения
■ Функции часов
Частота резонатора для основного тактового генератора: от 8 до 24 МГц (можно использовать как опорный генератор PLL)
Высокоскоростной встроенный генератор: 16 МГц/18 МГц/20 МГц (можно использовать как опорный генератор PLL)
Низкоскоростной встроенный генератор: 240 кГц
■ Независимый сторожевой таймер
120-кГц IWDT-специализированная работа встроенного генератора
■ Полезные функции для соответствия IEC60730
Обнаружение остановки колебаний, функции самодиагностики и обнаружения отключения для АЦП, схема измерения точности тактовой частоты, независимый сторожевой таймер, функция помощи при тестировании ОЗУ с помощью DOC и CRCA и т. д.
Функция защиты записи регистра может защитить значения в важных регистрах от перезаписи.
■ Внешняя шина
Частота шины 40 МГц (макс.)
Четыре области CS
Для каждой области можно выбрать 8- или 16-битное пространство шины
■ Различные интерфейсы связи
Контроллер хоста/функции или OTG (1 канал) с полноскоростной передачей USB
2.0 (USBb)
CAN (соответствует ISO11898-1), включающий 32 почтовых ящика
(1 канал)
SCIj и SCIh с несколькими функциями (до 6 каналов)
Выбор между асинхронным режимом, синхронным режимом тактовой частоты, режимом интерфейса смарт-карты, упрощенным SPI, упрощенным I2C и расширенным последовательным режимом.
SCIi с 16-байтовыми FIFO передачи и приема (1 канал)
Интерфейс шины I2C (RIICa) для передачи со скоростью до 400 кбит/с (быстрый режим),
возможность работы SMBus (1 канал)
RSPId (1 канал) для передачи со скоростью до 30 Мбит/с
■ До 31 таймера с расширенными функциями
32-битный GPTW (10 каналов): работа на частоте 200 МГц, захват входного сигнала,
сравнение выходного сигнала, формы сигналов ШИМ: 10 выходных каналов в однофазном комплементарном режиме ШИМ/3 выходных канала в 3-фазном комплементарном режиме ШИМ/2 выходных канала в 5-фазном комплементарном режиме ШИМ, режим счета фаз, связь с
компаратором (операция счета, управление отрицанием ШИМ)
16-битный MTU3d (9 каналов): работа на частоте 200 МГц, входной захват,
сравнение выходов, формы сигналов ШИМ: 2 выходных канала в 3-фазном
комплементарном режиме ШИМ, режиме счета фаз
8-битный TMR (8 каналов)
16-битный CMT (4 канала)
■ Схема генерации формы сигнала ШИМ высокого разрешения
(HRPWM): 4 канала
Управление синхронизацией нарастания или спада формы выходного сигнала ШИМ для 32-битного GPTW реализовано с минимальным разрешением 195 пс
(при работе на частоте 160 МГц)
■ 12-битный АЦП (S12ADH):
всего 30 каналов для трех блоков
Включено до трех 12-битных блоков схемы выборки и хранения
Блок 0 (8 каналов для 3 схем выборки и хранения),
Блок 1 (8 каналов для 3 схем выборки и хранения),
Блок 2 (14 каналов)
Программируемый усилитель усиления с псевдодифференциальным усилением
(3 канала × 2)
■ Аналоговый компаратор (CMPC): 6 каналов
■ 12-битный ЦАП: 2 канала
Может использоваться в качестве опорного напряжения для аналогового компаратора
■ Датчик температуры для измерения температуры
внутри чипа
■ Функции шифрования (Trusted Secure IP Lite)
Длина ключа AES 128 или 256 бит для ECB, CBC, GCM и других
Генератор истинных случайных чисел
Несанкционированный доступ к движку шифрования отключен, а подделка и фальсификация информации
Безопасное управление ключами
■ До 110 контактов для общих портов ввода-вывода
Допуск 5 В, открытый сток, подтяжка входа, переключаемая способность управления
■ Рекомендуемая рабочая температура. диапазон (Topr)
–40C до +85C
–40C до +105C
PLQP0144KA-B 20 × 20 мм, шаг 0,5 мм
PLQP0100KB-B 14 × 14 мм, шаг 0,5 мм
200 МГц, 32-битный RX MCU, встроенный FPU, 1160 CoreMark, поддержка питания 5 В,
до 1 МБ флэш-памяти, 128 КБ SRAM, 32 КБ флэш-памяти данных, 16 КБ SRAM с ECC, одновременная выборка с
3 блоками 12-битного АЦП (до 7 каналов), одновременный/псевдодифференциальный входной усилитель (6 каналов),
аналоговый компаратор (6 каналов), 200 МГц ШИМ (4 канала для 3-фазного комплементарного

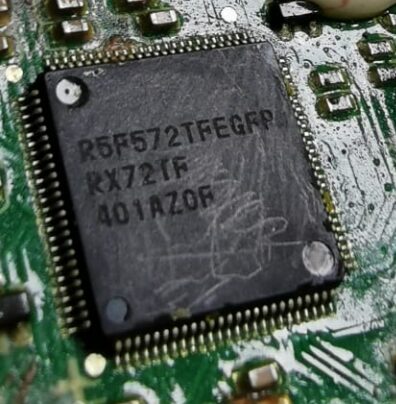

R5F572TFEGFP
