Описание

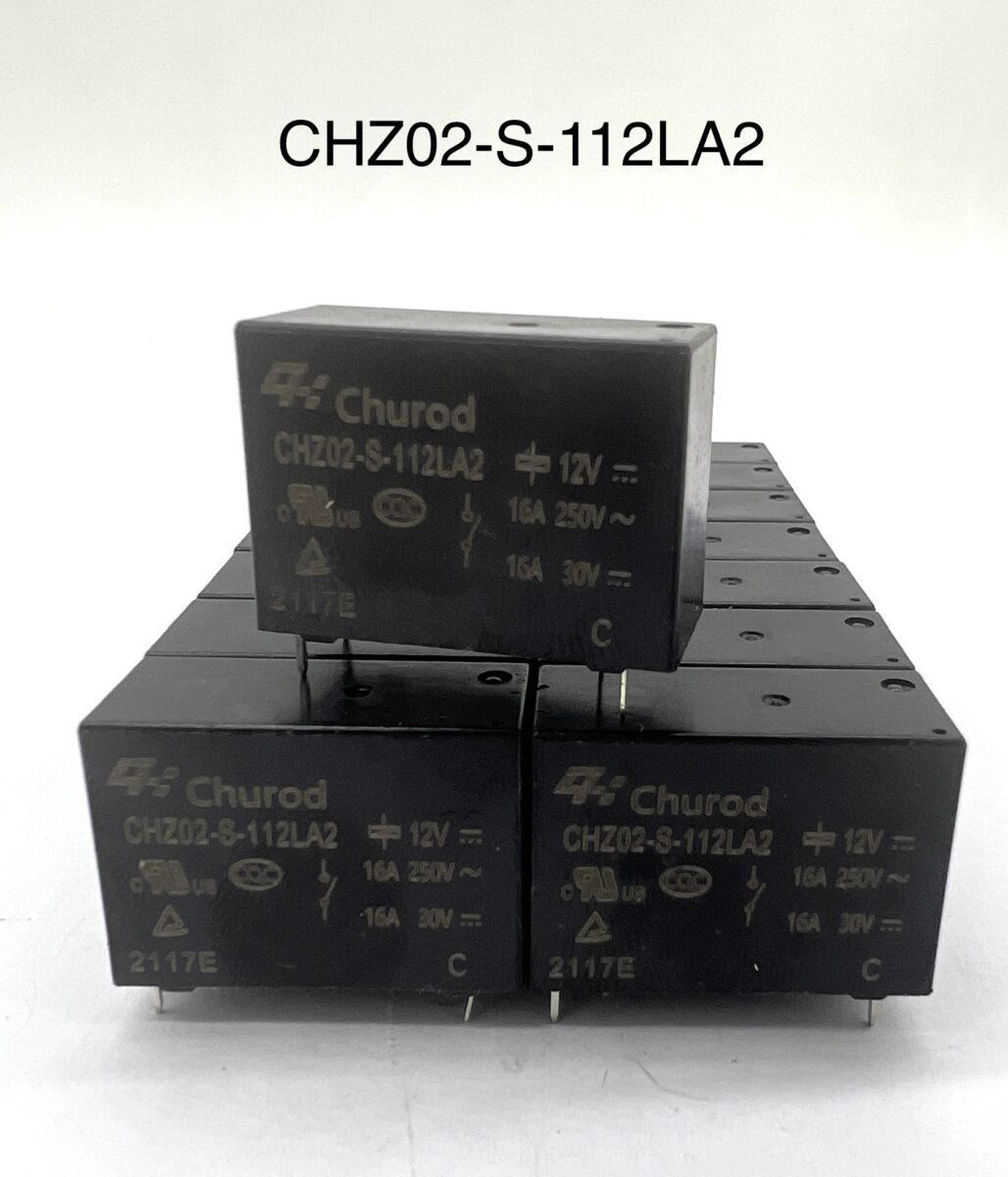

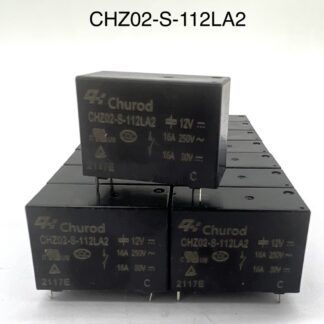

CHZ02-S-112LA2 — это миниатюрное электромагнитное реле с номинальным напряжением управления 12 В, рассчитанное на коммутацию токов до 16 А при напряжении до 250 В. Выполнено в корпусе размером 29.2 × 12.8 × 20.9 мм, подходит для установки в блоках питания и управляющих модулях майнингового оборудования.
Ключевые характеристики
- Тип: электромагнитное силовое реле
- Контактная группа: 1 переключающая (SPDT) или 1 замыкающая (SPST) — в зависимости от исполнения
- Номинальное напряжение катушки: 12 В DC
- Максимальный коммутируемый ток: до 16 А
- Максимальное напряжение: 250 В AC / 30 В DC
- Контактный материал: серебряный сплав
- Начальное сопротивление контактов: не более 100 мОм при 6 В DC, 1 А
- Диэлектрическая прочность: до 5000 В AC между катушкой и контактами

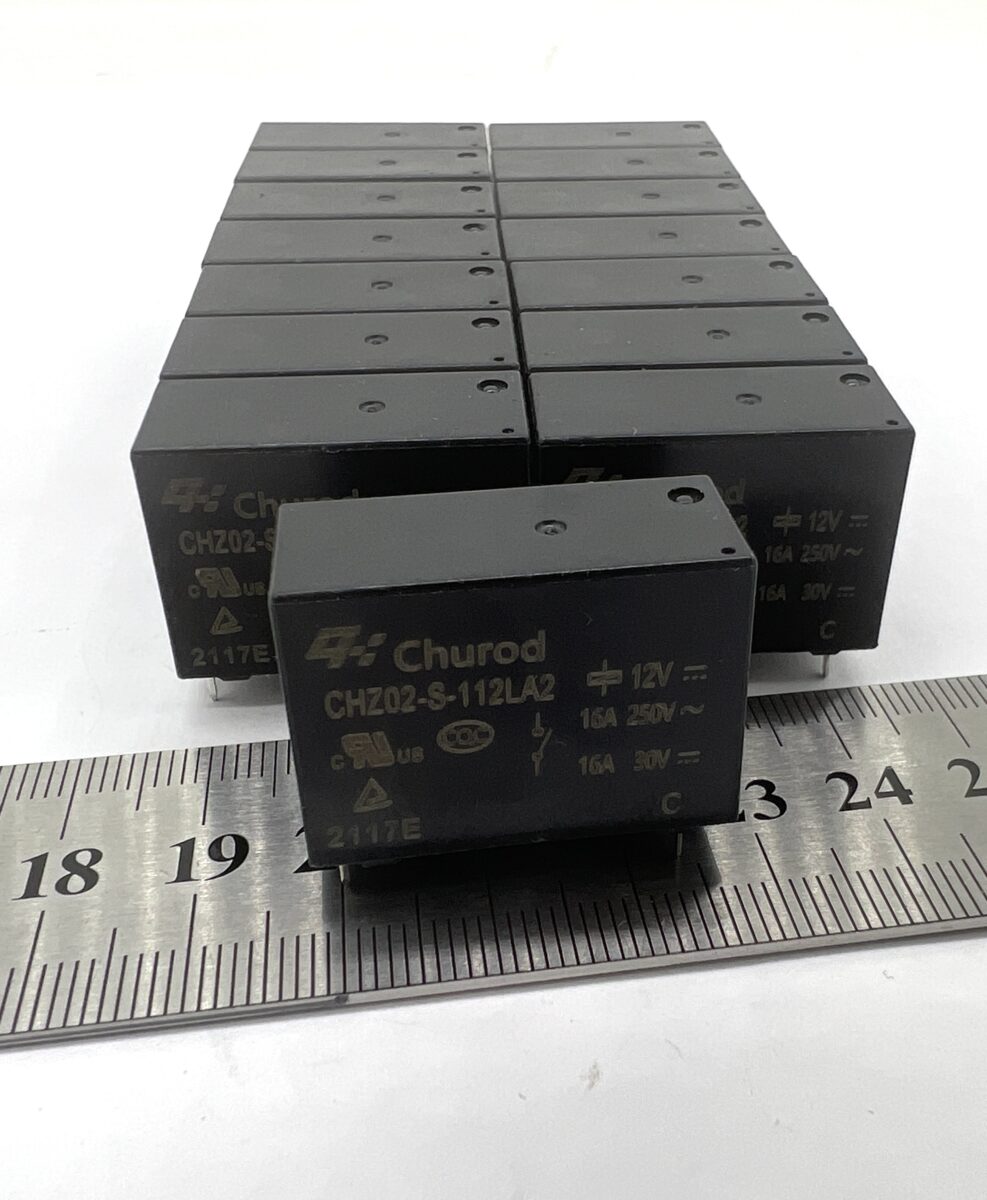

- Размеры корпуса: 29.2 × 12.8 × 20.9 мм
- Сертификация: соответствует требованиям cULus, TUV, CQC
Применение в майнинге
Реле CHZ02-S-112LA2 используется в блоках питания Whatsminer моделей P221C и P222C, а также в других силовых модулях, где требуется надёжное переключение высоких токов. Обеспечивает стабильную работу при длительных нагрузках, подходит для автоматизированного монтажа и замены в сервисных центрах.
Преимущества
- Компактный корпус — подходит для плотных монтажных схем
- Высокая диэлектрическая прочность — надёжная изоляция между цепями
- Серебряные контакты — устойчивость к искрообразованию и перегрузкам
- Совместимость с промышленными стандартами — упрощает интеграцию
- Надёжность — проверено в серийных блоках питания Whatsminer
Рекомендации по установке
При замене реле CHZ02-S-112LA2 важно соблюдать полярность подключения катушки и обеспечить надёжный контакт с дорожками платы. Рекомендуется использовать термостойкий припой и контролировать термопрофиль при пайке. Для стабильной работы — избегать превышения номинального тока и напряжения.
