Описание

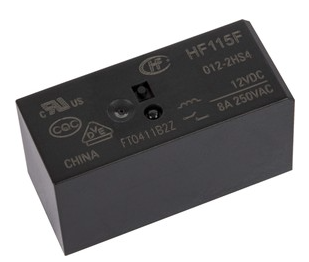

HF115F-012-2HS4 JQX — это двухконтактное электромагнитное реле с катушкой на 12 В DC, предназначенное для коммутации силовых цепей до 30 А. Выполнено в корпусе с выводами под пайку, подходит для установки в блоках питания, управляющих модулях и коммутационных узлах майнингового оборудования.
Ключевые характеристики
- Тип: электромагнитное силовое реле
- Контактная группа: 2 замыкающих (DPST-NO)
- Номинальное напряжение катушки: 12 В DC
- Максимальный коммутируемый ток: до 30 А
- Максимальное напряжение: 250 В AC / 30 В DC
- Контактный материал: серебряный сплав (AgSnO2)
- Диэлектрическая прочность: до 4000 В AC между катушкой и контактами
- Размеры корпуса: около 32 × 27 × 20 мм
- Монтаж: выводной, пайка волной или через разъём
- Сертификация: соответствует требованиям UL, TUV, CQC
Применение в майнинге
Реле HF115F-012-2HS4 JQX используется в блоках питания ASIC- и GPU-майнеров, в цепях включения/отключения нагрузки, а также в схемах защиты и управления. Благодаря высокой коммутируемой мощности и надёжной изоляции, подходит для силовых участков, где требуется стабильная работа при токах до 30 А.
Преимущества
- Два независимых канала — возможность коммутации двух цепей одновременно
- Высокий ток — до 30 А при 250 В AC
- Надёжная изоляция — до 4000 В между катушкой и контактами
- Устойчивость к перегрузкам — серебряные контакты с антиискровым покрытием
- Совместимость с промышленными стандартами — упрощает интеграцию и замену
Рекомендации по установке
При монтаже реле HF115F-012-2HS4 JQX важно соблюдать полярность подключения катушки и обеспечить надёжный контакт с дорожками платы. Рекомендуется использовать термостойкий припой, контролировать термопрофиль при пайке и избегать превышения номинальных токов, особенно при коммутации индуктивной нагрузки.
