Описание

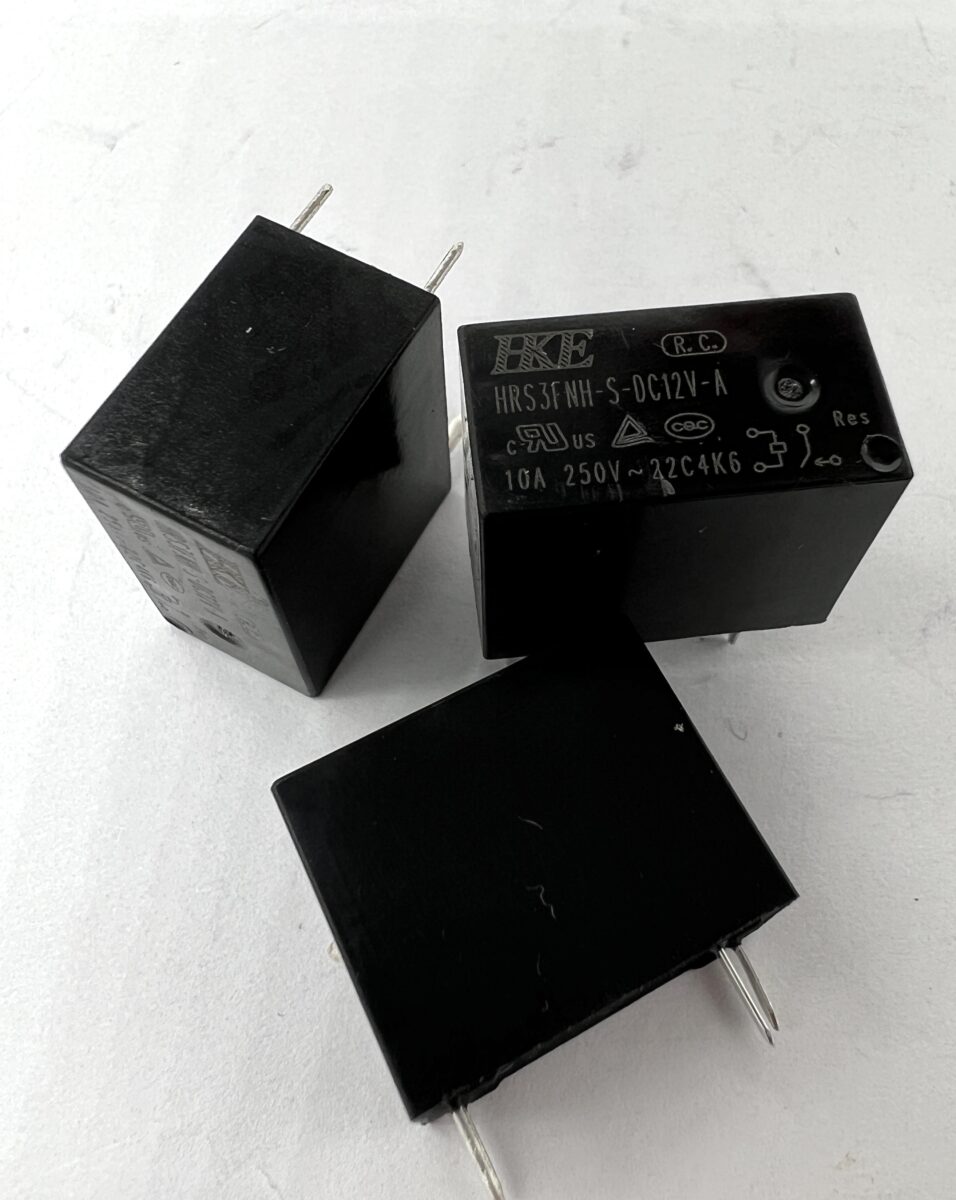

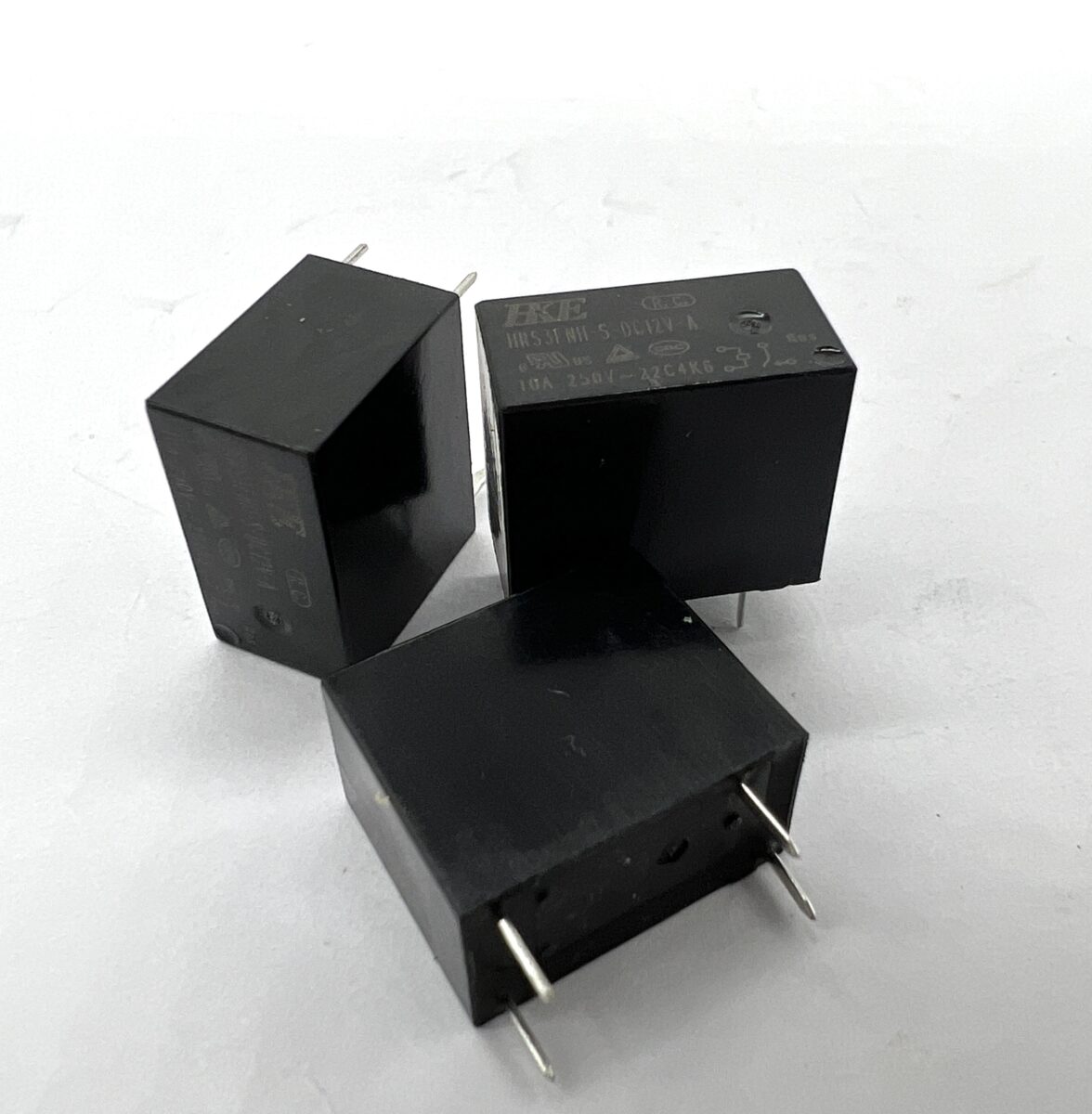

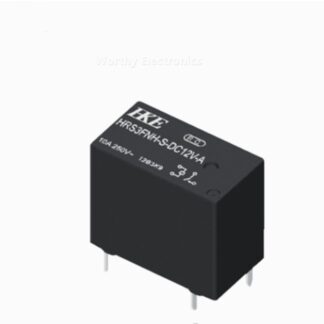

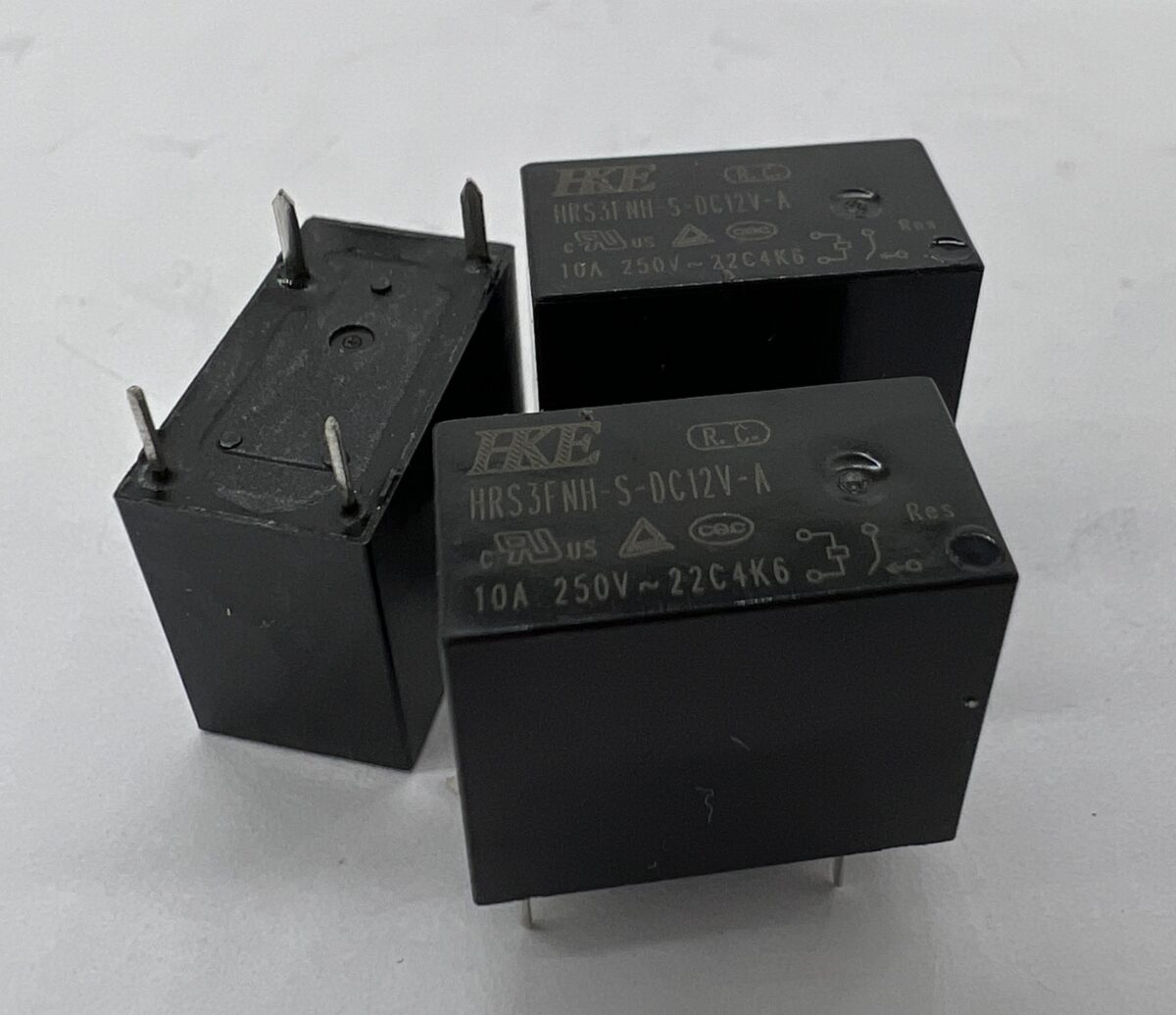

HRS3FN-S-DC12V-A — это компактное электромагнитное реле с управляющим напряжением 12 В DC и контактной группой на ток до 10 А. Предназначено для коммутации силовых и управляющих цепей в блоках питания, интерфейсных модулях и распределительных узлах майнингового оборудования.
Ключевые характеристики
- Тип: электромагнитное силовое реле
- Контактная группа: 1 замыкающая (SPST-NO)
- Номинальное напряжение катушки: 12 В DC
- Максимальный ток нагрузки: до 10 А
- Коммутируемое напряжение: до 250 В AC / 30 В DC
- Контактный материал: серебряный сплав (Ag alloy)
- Диэлектрическая прочность: до 4000 В AC между катушкой и контактами
- Размеры корпуса: около 19 × 15.5 × 15 мм
- Монтаж: выводной, пайка волной
- Сертификация: соответствует требованиям UL, TUV, CQC
Применение в майнинге
Реле HRS3FN-S-DC12V-A применяется в блоках питания ASIC- и GPU-майнеров, в цепях включения/отключения нагрузки, а также в схемах защиты и управления. Благодаря компактному корпусу и высокой надёжности, подходит для плотных монтажных схем и автоматизированной сборки.
Преимущества
- Надёжная коммутация — до 10 А при 250 В AC
- Высокая изоляция — до 4000 В между катушкой и контактами
- Компактный корпус — экономия пространства на плате
- Совместимость с промышленными стандартами — упрощает интеграцию и замену
- Подходит для массового производства — монтаж пайкой волной
Рекомендации по установке
При установке реле HRS3FN-S-DC12V-A важно соблюдать полярность подключения катушки и обеспечить надёжный контакт с дорожками платы. Рекомендуется использовать термостойкий припой, контролировать термопрофиль при пайке и избегать превышения номинальных токов, особенно при коммутации индуктивной нагрузки.
