Описание

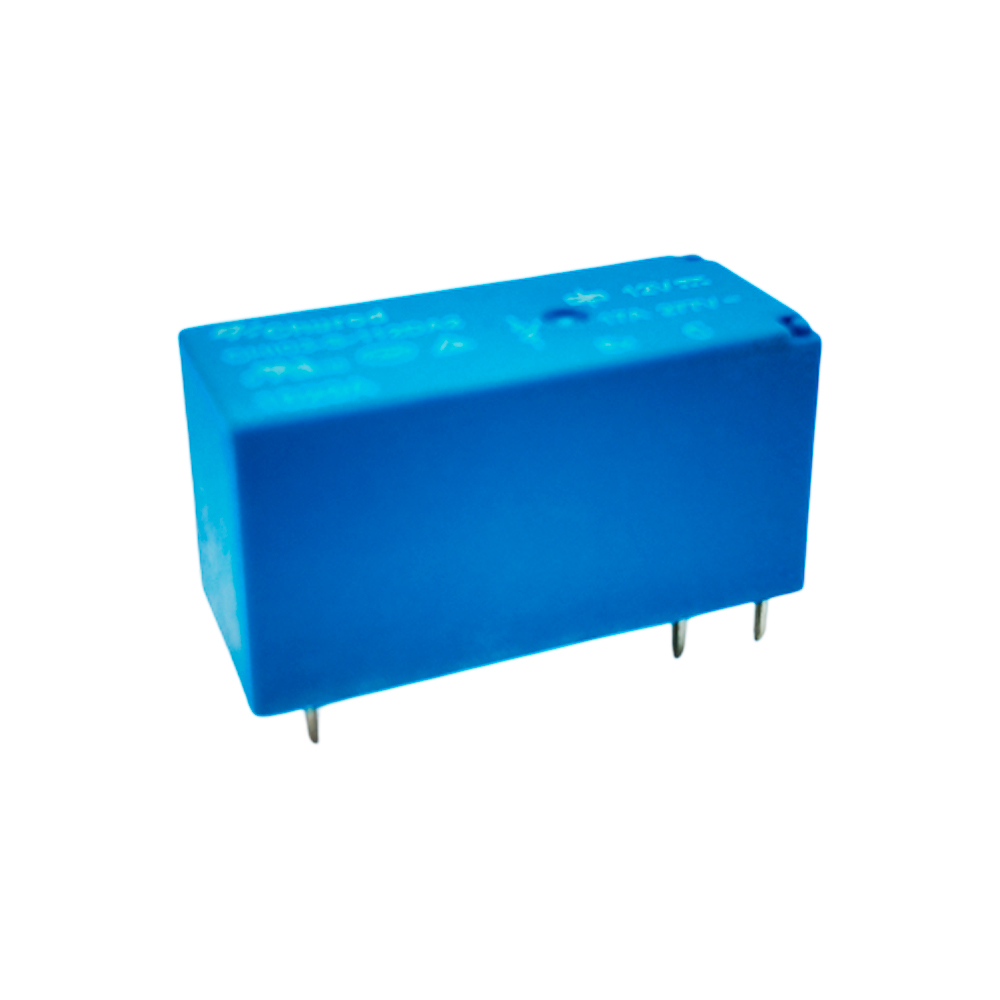

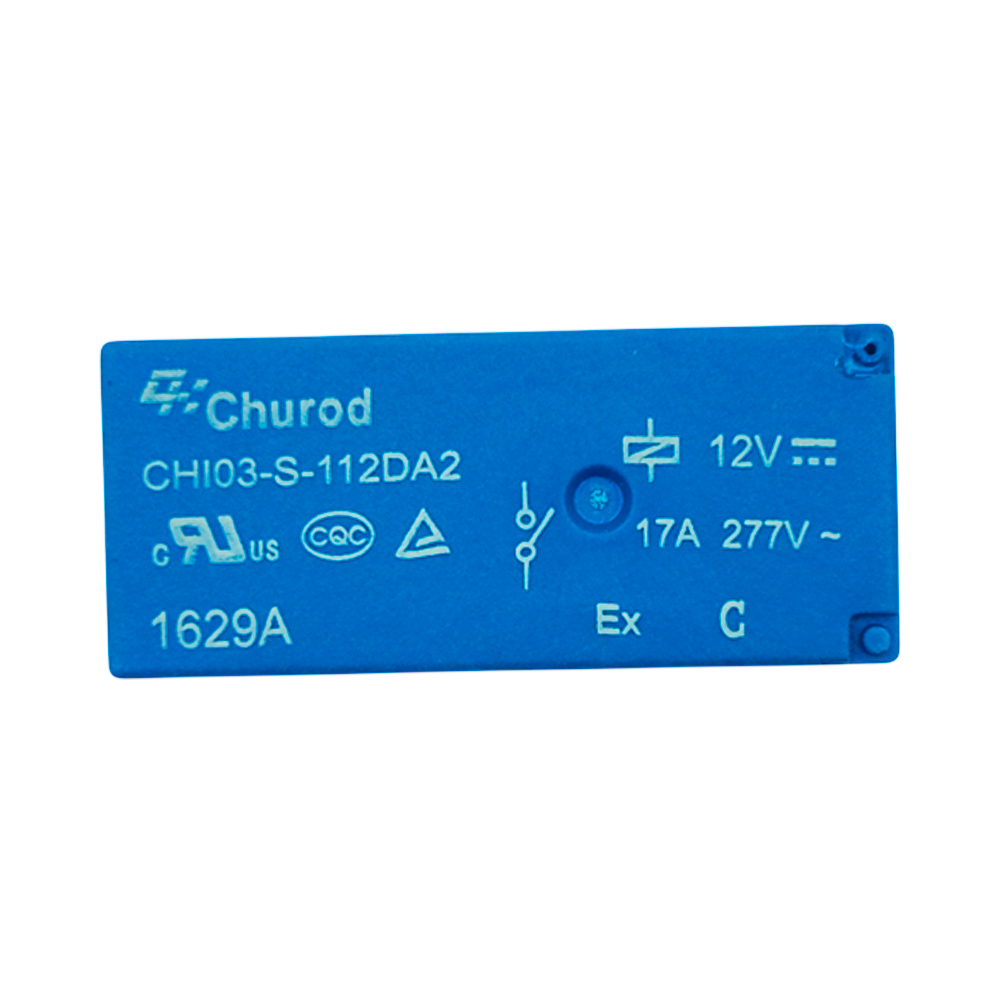

CHI03-S-112DA2 — это электромагнитное реле общего назначения с катушкой на 12 В DC и одной замыкающей контактной группой (SPST-NO), рассчитанное на ток до 17 А. Предназначено для надёжной коммутации силовых цепей в блоках питания, вентиляторах, термозащите и управляющих модулях майнингового оборудования.
Ключевые характеристики
- Тип: электромагнитное силовое реле
- Контактная группа: 1 замыкающая (SPST-NO)
- Номинальное напряжение катушки: 12 В DC
- Сопротивление катушки: 320 Ом
- Энергопотребление катушки: 450 мВт
- Максимальный ток нагрузки: до 17 А
- Коммутируемое напряжение: до 277 В AC / 30 В DC
- Контактный материал: серебряный сплав (AgSnO₂)
- Диэлектрическая прочность: до 4000 В AC между катушкой и контактами
- Рабочая температура: от -40°C до +85°C
- Размеры корпуса: 29.3 × 12.7 × 15.3 мм
- Монтаж: выводной, пайка на печатную плату (DIP)
- Сертификация: UL, TUV, CQC, RoHS
Применение в майнинге
Реле CHI03-S-112DA2 применяется в цепях включения/отключения питания, управлении вентиляторами, термозащитой и коммутацией нагрузки в ASIC- и GPU-майнерах. Благодаря высокой коммутируемой мощности и компактному корпусу, подходит для плотных монтажных схем и автоматизированной сборки.
Преимущества
- Высокий ток коммутации — до 17 А при 277 В AC
- Надёжная изоляция — до 4000 В между катушкой и контактами
- Компактный корпус — экономия пространства на плате
- Низкое энергопотребление катушки — всего 450 мВт
- Совместимость с промышленными стандартами — упрощает интеграцию и замену
Рекомендации по установке
При установке реле CHI03-S-112DA2 важно соблюдать полярность подключения катушки и обеспечить надёжный контакт с дорожками платы. Рекомендуется использовать термостойкий припой, контролировать термопрофиль при пайке и избегать превышения номинальных токов, особенно при коммутации индуктивной нагрузки.
