Описание

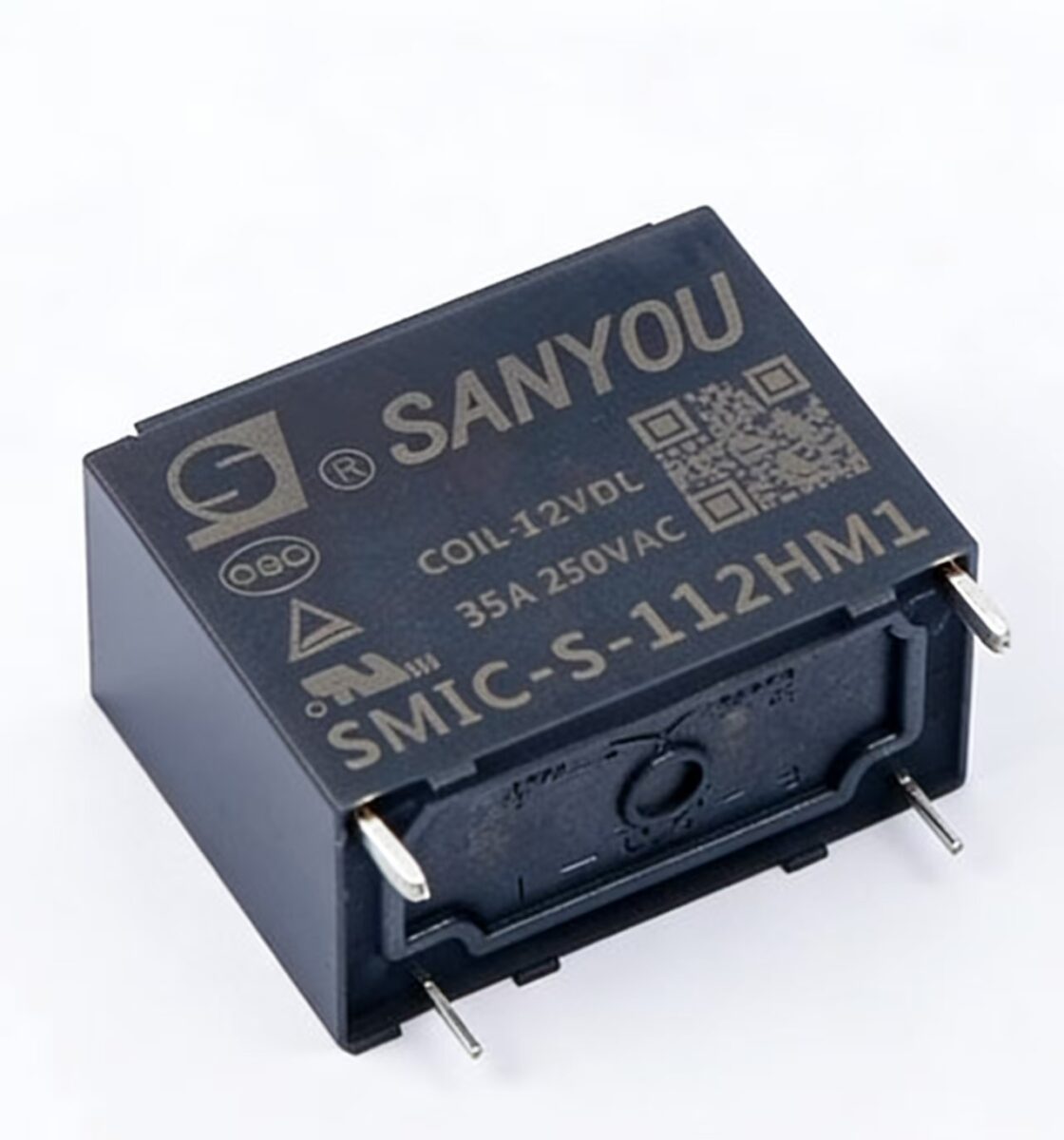

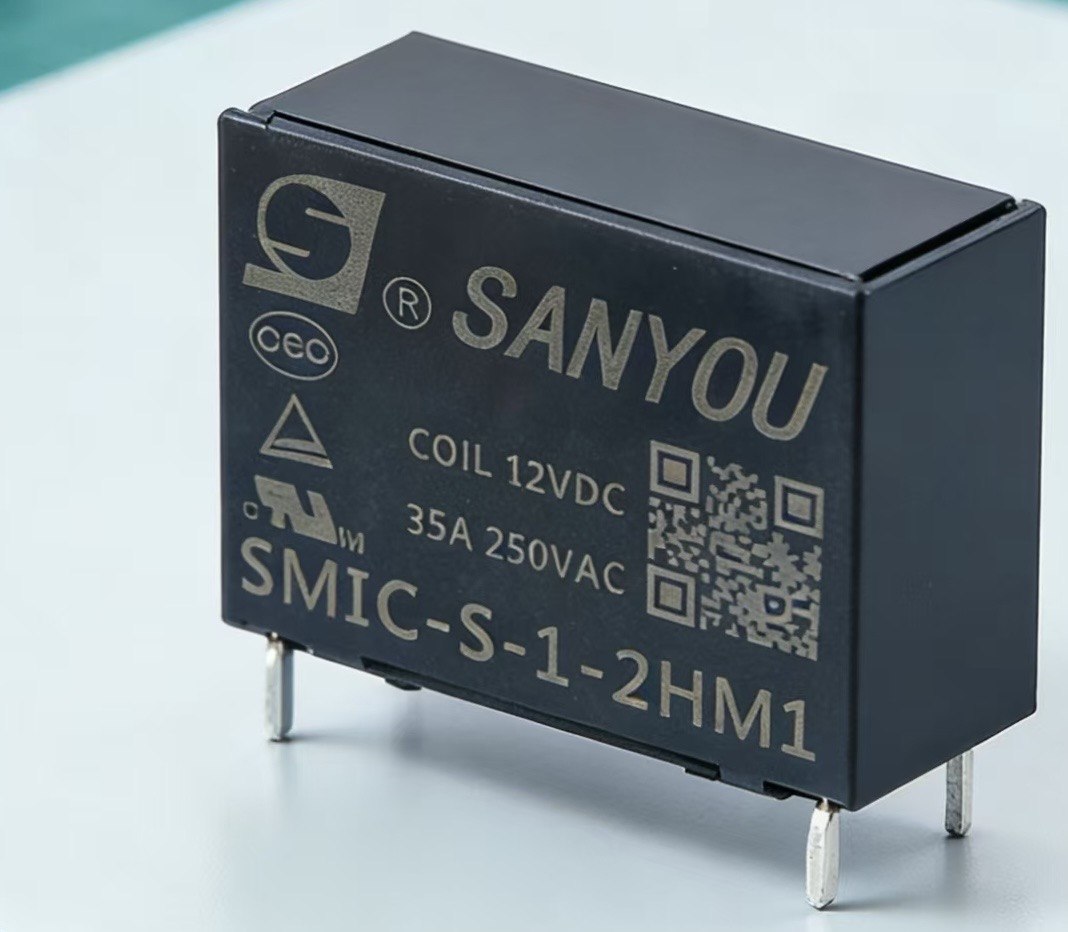

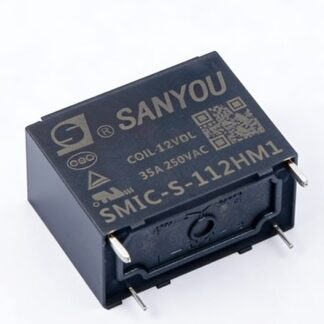

Силовое электромеханическое реле SANYOU SMG-S-112HM1 ( SMIC-S-112HM1) — это ключевой компонент для построения систем управления и защиты питания в промышленных майнинг-установках. Устройство обеспечивает гальванически развязанную коммутацию мощных нагрузок переменного тока (до 35А/277В) с помощью низковольтного сигнала управления (12В DC). Реле предназначено для интеграции в схемы автоматического включения/отключения кластеров ASIC-майнеров, реализации функций аварийного останавителя (E-Stop), построения PDU (блоков распределения питания) и систем резервирования. Герметичный корпус и конструкция, рассчитанная на высокое число коммутационных циклов, обеспечивают надежную работу в условиях постоянной эксплуатации 24/7.
Применяется на болоках питания Whatsminer P739A и P732A
Основные технические характеристики:
- Производитель и серия: SANYOU, серия SMG-S.
- Полная модель: SMG-S-112HM1.
- Напряжение катушки управления: 12 В постоянного тока (12 VDC).
- Сопротивление катушки: приблизительно 80 ±10% Ом.
- Потребляемая мощность катушки: ~1.8 Вт (номинальный ток срабатывания ~150 мА).
- Максимальное коммутируемое напряжение: 277 В переменного тока (277 VAC), 50/60 Гц.
- Максимальный коммутируемый ток: 35 А (при 277 VAC).
- Конфигурация контактов: 1 Form C (SPDT — один перекидной контакт).
- Материал контактов: Серебряно-оловянный оксид (AgSnO₂) — высокая стойкость к дугообразованию и свариванию.
- Максимальная коммутируемая мощность: 9680 ВА (35А * 277В).
- Механическая износостойкость: ≥ 100 000 циклов (без нагрузки).
- Электрическая износостойкость: ≥ 100 000 циклов (при номинальной нагрузке).
- Время срабатывания (вкл.): ≤ 15 мс (типовое).
- Время отпускания (выкл.): ≤ 10 мс (типовое).
- Диэлектрическая прочность (изоляция катушка-контакты): 4000 ВAC, 50/60 Гц, 1 мин.
- Сопротивление изоляции: ≥ 100 МОм при 500 VDC.
- Рабочая температура: от -40°C до +85°C.
- Степень защиты корпуса: IP67 (пылевлагозащищенное исполнение).
- Способ монтажа: Для установки на печатную плату (PCB Mount), шаг выводов 2.54 мм (0.1 дюйма).
- Вес: ~15-18 грамм.
Подробное описание параметров и конструкции:
- Катушка: Намотана эмалированным медным проводом на каркасе с ферромагнитным сердечником. Рассчитана на длительное нахождение под номинальным напряжением. Имеет защиту от переполюсовки.
- Силовые контакты: Подвижный контакт на пружинной системе, обеспечивающей необходимое усилие нажатия для низкого переходного сопротивления (≤ 50 мОм). Конструкция минимизирует дребезг.
- Дугогасительная камера: Встроенная в корпус для гашения электрической дуги, возникающей при разрыве индуктивной нагрузки, что повышает ресурс и безопасность.
- Корпус: Литой пластиковый корпус из термостойкого материала (PA66), заполненный инертным газом или герметизированный, обеспечивающий защиту от пыли, влаги и окисления контактов.
- Выводы: Позолоченные или луженые для обеспечения паяемости и защиты от коррозии.
Схема подключения и распиновка (вид снизу):
- Выводы 1 и 16: Катушка управления (12 VDC). Полярность не имеет значения.
- Вывод 4: Общий контакт (COM) силовой группы.
- Вывод 8: Нормально замкнутый контакт (NC).
- Вывод 12: Нормально разомкнутый контакт (NO).
- Остальные выводы (2, 3, 5, 6, 7, 9, 10, 11, 13, 14, 15): Внутренние соединения, механические крепления или не подключены (N/C).
Применение в майнинговой инфраструктуре:
- Построение автоматизированных систем управления питанием кластеров оборудования (включение по расписанию или температуре).
- Аппаратный аварийный останов (Emergency Power Off) всей фермы по сигналу датчиков дыма, температуры или утечки воды.
- Модуль в составе самодельного или кастомного щита распределения питания (PDU) для майнинг-стойки.
- Ключевой элемент схемы автоматического ввода резерва (АВР) при использовании двух независимых источников электроснабжения.
- Управление мощными цепями вспомогательного оборудования: системы вентиляции, охлаждения, обогрева помещений.
Критически важные рекомендации по применению:
- Для коммутации индуктивных нагрузок (трансформаторы, двигатели вентиляторов) обязательно используйте защитные элементы: RC-снабберные цепи, параллельно контактам, и варисторы на входе нагрузки для подавления бросков напряжения.
- Не превышайте максимальный коммутируемый ток для постоянного напряжения (DC). Для данного реле максимальный ток при 30 VDC, как правило, не превышает 10-12А. Уточняйте в спецификации производителя.
- Обеспечьте на печатной плате достаточную ширину дорожек для силовых цепей (расчет на 35А). Используйте внешние клеммники или bus bar для подвода силовых линий.
- При проектировании драйвера катушки предусмотрите защитный диод, включенный в обратной полярности параллельно катушке, для подавления ЭДС самоиндукции при отключении.
- Не используйте реле для коммутации нагрузок, значительно меньших его номинального тока (менее 1А), без дополнительных мер, так как низкий ток может не разрушить оксидную пленку на контактах, что ведет к росту сопротивления.
Сравнение с твердотельными реле (SSR):
- Преимущества данного реле: Крайне низкое остаточное падение напряжения на контактах (доли вольта), что минимизирует потери мощности и нагрев. Высокая стойкость к кратковременным перегрузкам и броскам тока. Полная гальваническая развязка. Отсутствие необходимости в теплоотводе при номинальном токе.
- Недостатки: Наличие механического износа. Ограниченная скорость коммутации. Возможность дребезга контактов. Создание электромагнитных помех при переключении.
Реле SANYOU SMG-S-112HM1 представляет собой надежное, проверенное решение для построения ответственных систем силовой коммутации в промышленной майнинг-инфраструктуре. Его правильный подбор, монтаж и защита гарантируют длительную и безотказную работу систем управления питанием, напрямую влияя на аптайм и общую рентабельность майнинг-операций.
Сайт производителя: https://en.sanyourelay.com/pc/index
