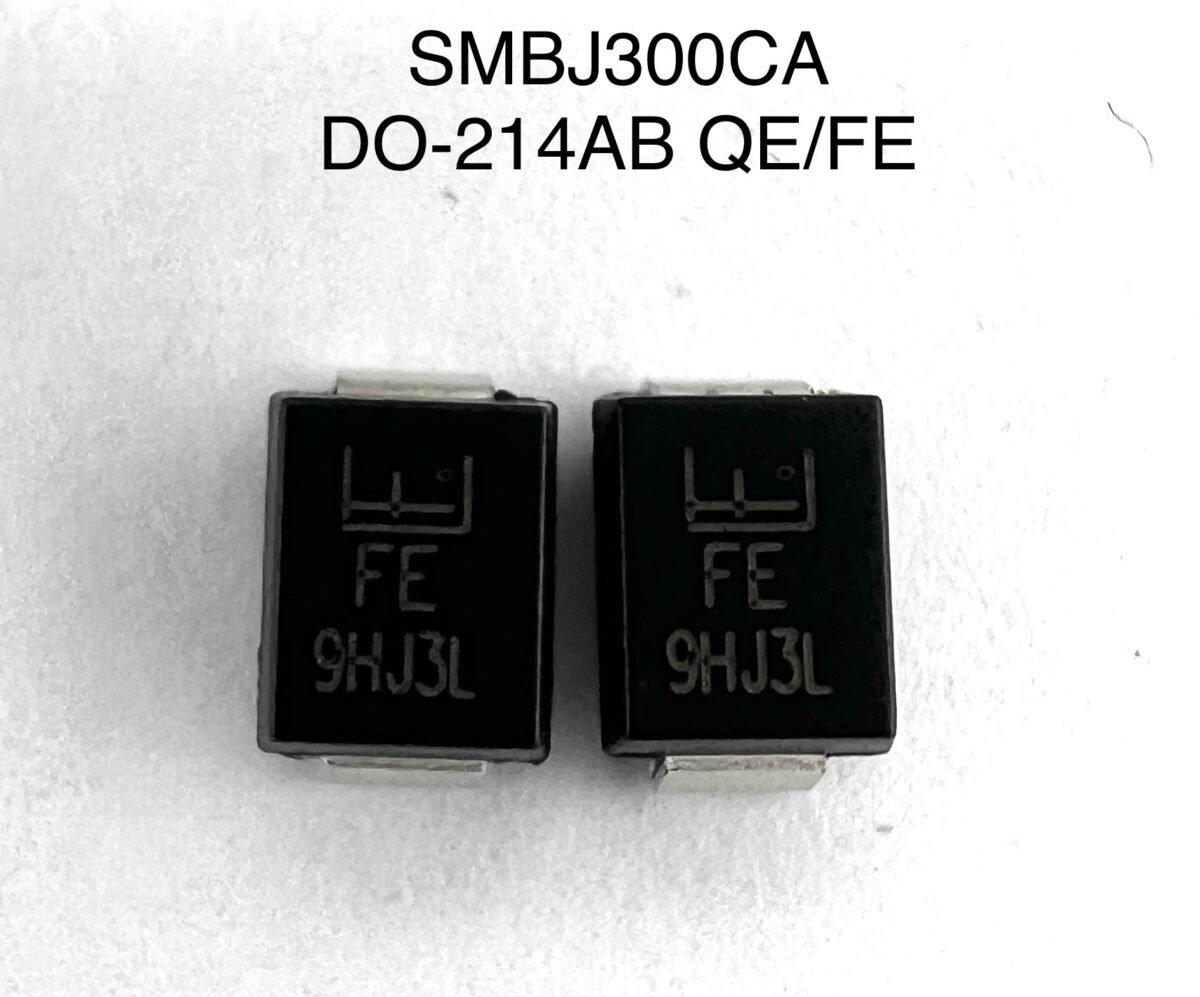

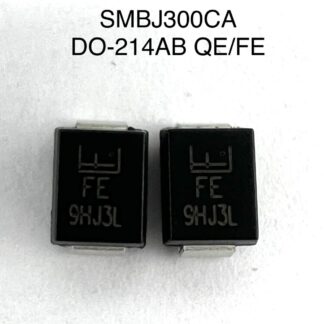

SMBJ300CA (DO-214AB) QEFE

Описание

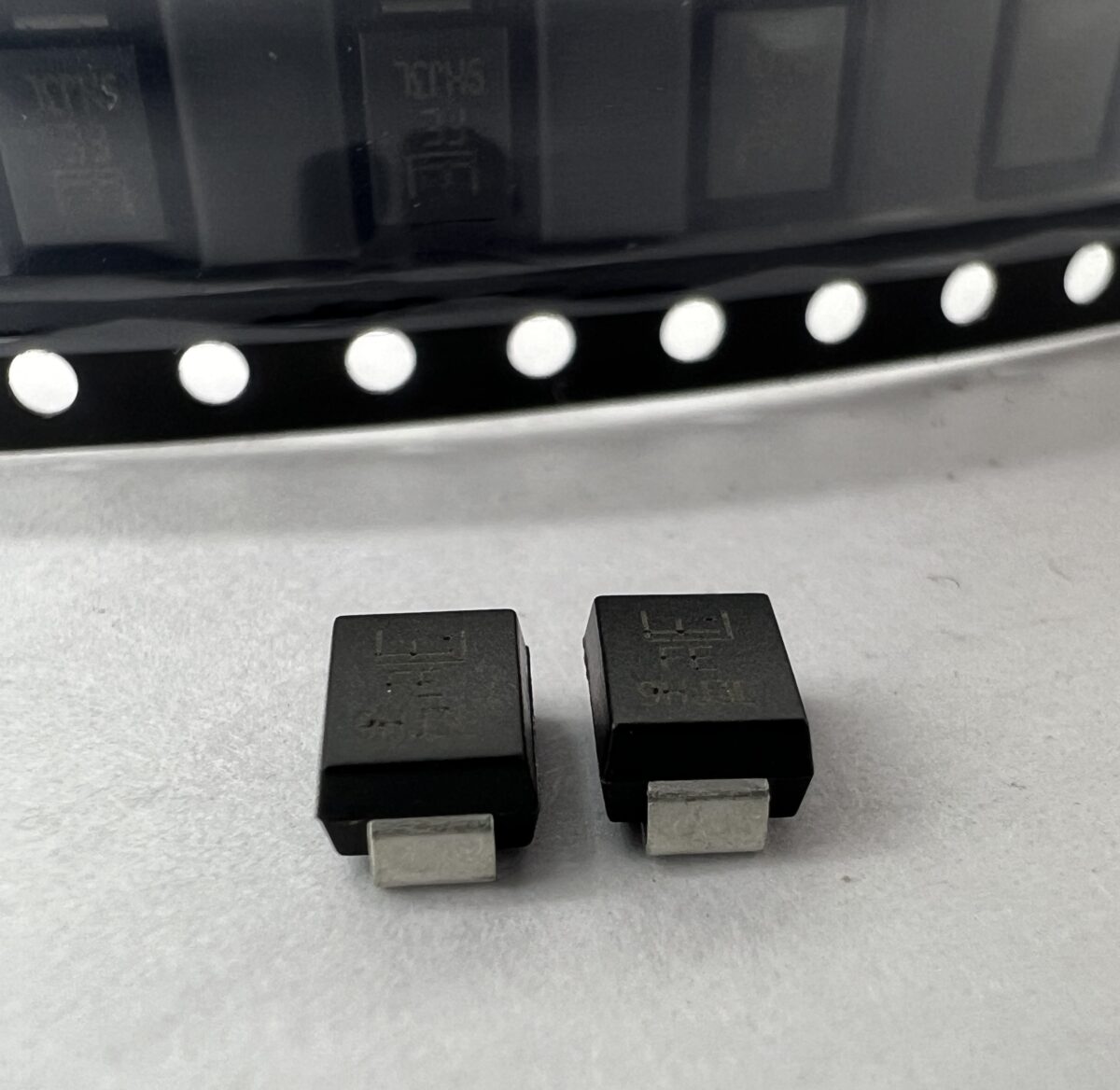

Диод SMBJ300CA (DO-214AB) — это двунаправленный TVS-диод (Transient Voltage Suppressor) для защиты электронных схем от выбросов напряжения и электростатических разрядов. Компонент выполнен в корпусе DO-214AB (SMC) с маркировкой QE или FE в зависимости от производителя (например, Littelfuse, Vishay, Bourns). Корпус DO-214AB является увеличенной версией DO-214AA, рассчитанной на более высокую рассеиваемую мощность.

В майнинговом оборудовании SMBJ300CA применяется для защиты силовых цепей и линий связи от импульсных помех. Высокое рабочее напряжение (300V) позволяет использовать его в первичных цепях блоков питания, на входах PFC-преобразователей и для защиты интерфейсов управления хеш-плат. Двунаправленная структура обеспечивает защиту независимо от полярности подключения, что упрощает монтаж и повышает надёжность.

Назначение:

• Защита входных цепей питания ASIC-майнеров от перенапряжений и выбросов сети.
• Ограничение импульсных помех в линиях связи между управляющей платой и хеш-платами.
• Защита интерфейсов управления (I2C, SPI, CAN) от электростатических разрядов и коммутационных бросков.
• Установка на входе блоков питания для поглощения выбросов напряжения, возникающих при включении/выключении мощной нагрузки.
• Замена вышедших из строя TVS-диодов в цепях защиты ремонтируемых майнеров.

Технические характеристики:

• Модель: SMBJ300CA.
• Тип: Двунаправленный (Bi-Directional) TVS-диод.
• Корпус: DO-214AB (SMC).
• Маркировка: QE или FE (в зависимости от производителя).
• Рабочее напряжение (V_RWM): 300 В.
• Напряжение пробоя (V_BR): от 335 до 371 В (при I_T=1 мА).
• Максимальное ограничивающее напряжение (V_C): 486 В (при I_PP=1.24 А).
• Пиковая импульсная мощность (P_PPM): 600 Вт (при длительности 10/1000 мкс).
• Пиковый импульсный ток (I_PPM): 1.24 А (при 10/1000 мкс).
• Обратный ток утечки (I_R): 1 мкА (макс., при V_RWM=300В).
• Ёмкость перехода (C_j): 85 пФ (тип., при 1 МГц).
• Время отклика: менее 1 пс.
• Рабочая температура: от -55 до +150 °C.

Конструктивные особенности:

• Корпус DO-214AB (SMC) с размерами 7.1×6.0 мм.
• Высота корпуса: 2.4 мм.
• Вес компонента: 0.0002 кг (0.2 грамма).
• Диапазон рабочих температур хранения (T_stg): от -55 до +150 °C.
• Соответствие стандартам: RoHS, Lead-Free, UL 94V-0.

Электрические параметры:

• Температурный коэффициент напряжения пробоя: 0.1%/°C.
• Пиковая мощность: 600 Вт (для импульса 10/1000 мкс).
• Дифференциальное сопротивление: низкое для эффективного шунтирования.

Особенности:

• Двунаправленная защита — работает при любой полярности напряжения.
• Быстродействие (субликосекундное) — эффективно гасит наносекундные выбросы.
• Высокая устойчивость к перегрузкам — не деградирует после многократных импульсов.
• Увеличенный корпус DO-214AB обеспечивает лучший теплоотвод.

Рекомендации по применению:

• Устанавливать максимально близко к защищаемым выводам для снижения паразитной индуктивности.
• При параллельном включении использовать диоды одной партии.
• Не превышать максимальный пиковый ток для избежания теплового пробоя.

SMBJ300CA — это надёжный TVS-диод для защиты цепей майнингового оборудования от перенапряжений. Использование оригинальной микросхемы от ведущих производителей гарантирует восстановление стабильной работы вашего оборудования.
