Описание

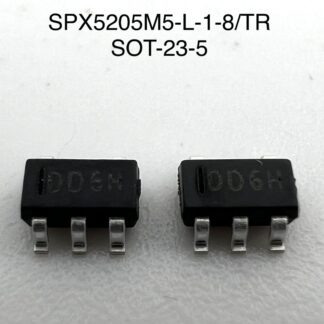

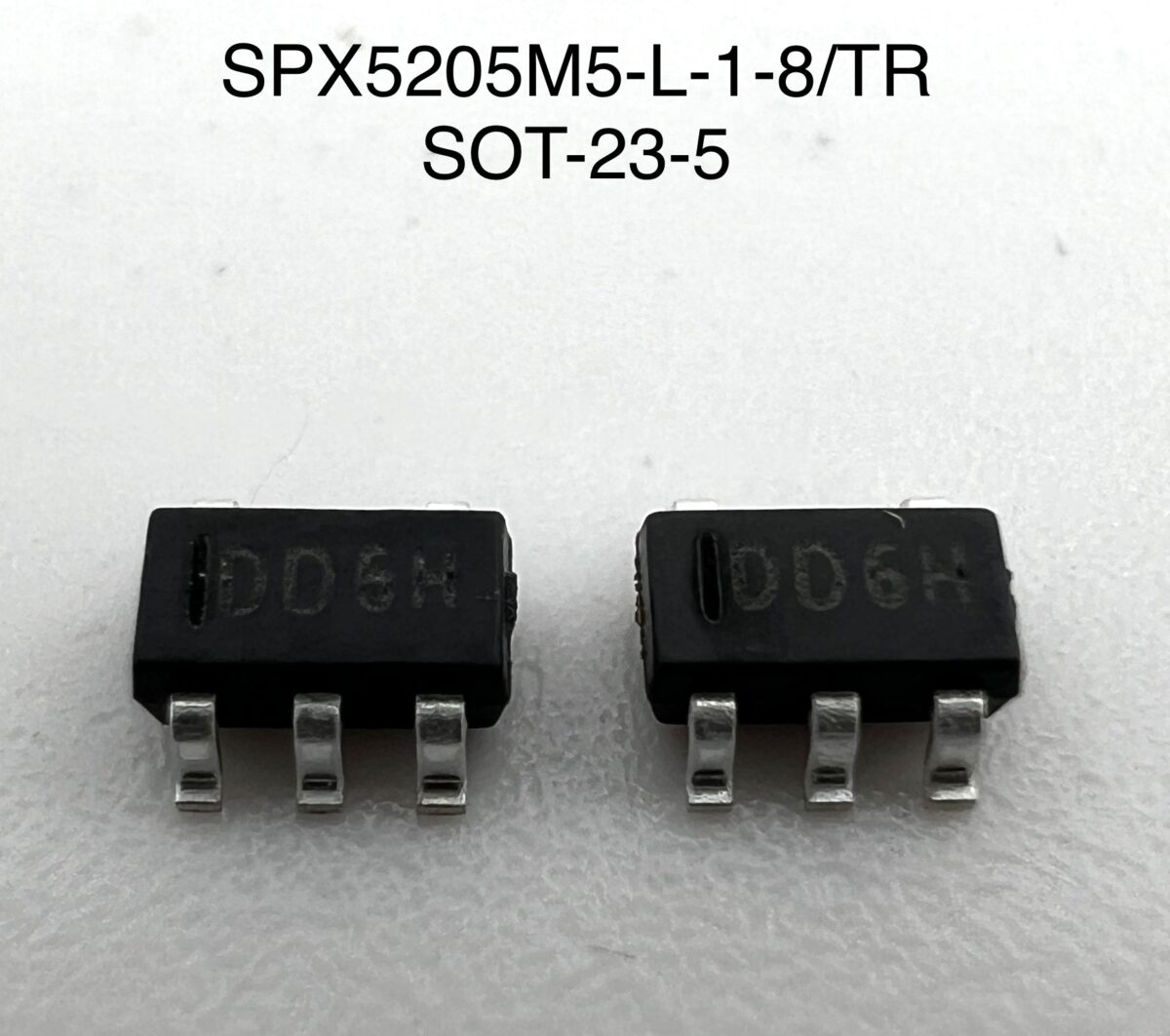

Микросхема SPX5205M5-L-1-8/TR (маркировка R1 DDхх) — это линейный стабилизатор с низким падением напряжения (LDO) от MaxLinear. Обеспечивает фиксированное выходное напряжение 1.8 В при токе до 150 мА. Оптимизирован для портативных устройств и систем с батарейным питанием, где критичны низкое энергопотребление и малый уровень шума.
В майнинговом оборудовании SPX5205M5-L-1-8/TR применяется на управляющих платах и хеш-платах для формирования стабильного напряжения 1.8 В, необходимого для питания ядер ASIC-чипов и низковольтной логики. Подходит для замены LDO в платах Antminer, Whatsminer.
Назначение:
- Питание ядер ASIC-чипов на хеш-платах.
- Стабилизация питания низковольтной логики и микроконтроллеров.
- Формирование малошумящего опорного напряжения.
- Замена LDO в управляющих платах Antminer, Whatsminer.
Технические характеристики:
- Модель: SPX5205M5-L-1-8/TR.
- Маркировка: R1 DDхх.
- Производитель: MaxLinear (Exar).
- Тип: LDO, линейный стабилизатор.
- Корпус: SOT-23-5.
- Выходное напряжение: 1.8 В.
- Выходной ток: 150 мА.
- Входное напряжение: 2.5 – 16 В.
- Падение напряжения: 210 – 350 мВ.
- Ток покоя: 5 – 70 мкА.
- Ток отключения: < 1 мкА.
- Выходной шум: 40 мкВ.
- Защиты: от перегрузки по току, от перегрева.
- Рабочая температура: -40…+125 °C.
Конструктивные особенности:
- Корпус SOT-23-5, размеры 2.9×1.6 мм.
- Высота корпуса: 1.0 мм.
- Вес компонента: 0.000044 кг (0.044 грамма).
- Вывод Enable для управления включением.
Особенности:
- Низкий ток покоя (5 мкА).
- Низкое падение напряжения.
- Малый выходной шум (40 мкВ).
- Высокая точность выходного напряжения.
Рекомендации по применению:
- Использовать керамические конденсаторы на входе и выходе.
- Вывод Enable подключать к VIN для постоянной работы.
- Не превышать максимальный выходной ток 150 мА.
SPX5205M5-L-1-8/TR — энергоэффективный LDO для питания ядер ASIC и логики в майнинговом оборудовании. Низкий шум и высокое качество обеспечивают стабильную работу.
