Описание

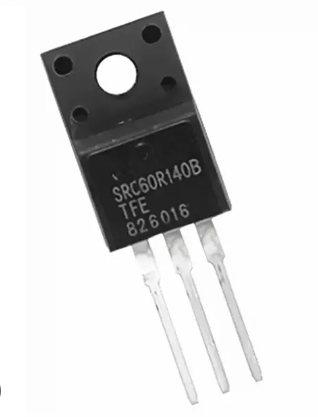

Транзистор SRC60R140B (TO-220F) — это N-канальный силовой MOSFET, оптимизированный для ключевых режимов работы в высоковольтных цепях. Компонент предназначен для применения в импульсных источниках питания, активных корректорах коэффициента мощности (PFC) и инверторных преобразователях. Он выполнен в изолированном пластиковом корпусе TO-220F (Full Pack), что упрощает монтаж на радиатор без использования изолирующих прокладок.
Данный транзистор является важной частью входных каскадов высококачественных блоков питания. В майнинговом оборудовании SRC60R140B применяется в первичных цепях блоков питания ASIC-майнеров для построения активных PFC-преобразователей и полумостовых инверторов. Благодаря низкому сопротивлению открытого канала (140 мОм), он обеспечивает высокую эффективность преобразования энергии, что критически важно для снижения тепловыделения и надежной круглосуточной работы майнинговых ферм.
Назначение:
- Силовые ключи в активных корректорах коэффициента мощности (PFC) блоков питания ASIC-майнеров.
- Применение в первичных цепях импульсных источников питания (SMPS) майнингового оборудования.
- Замена вышедших из строя MOSFET в ремонтируемых блоках питания Antminer, Whatsminer и др.
- Использование в высокоэффективных преобразователях постоянного тока (DC-DC).
Технические характеристики:
- Модель: SRC60R140B.
- Тип канала: N-канальный MOSFET.
- Тип корпуса: TO-220F (изолированный пластиковый корпус).
- Максимальное напряжение сток-исток: 600 В.
- Максимальный ток стока: 11.2 А.
- Сопротивление открытого канала: 140 мОм (типовое).
- Напряжение затвор-исток: ±30 В.
- Технология: Superjunction (суперджанкшен).
- Рабочая температура перехода: от -55 до +150 °C.
Конструктивные особенности:
- Полностью изолированный корпус TO-220F (не требует изолирующих прокладок при монтаже на радиатор).
- Упрощенный монтаж: достаточно винта и термопасты.
- Габаритные размеры: 10.3×4.7×15.6 мм.
- Вес компонента: 2.0 грамма.
Особенности:
- Низкое сопротивление открытого канала (140 мОм) снижает потери проводимости и нагрев.
- Высокое напряжение пробоя (600 В) обеспечивает надежную работу в первичных цепях сетевых блоков питания.
- Применение в ключевых топологиях: PFC, полумост, двухтактный преобразователь.
- Изолированный корпус упрощает сборку и повышает безопасность эксплуатации.
Рекомендации по применению:
- Для минимизации потерь использовать драйвер затвора с выходным напряжением ≥10 В.
- При монтаже обязательно использовать термопасту для улучшения теплопередачи.
- Рекомендуемый момент затяжки винта крепления: 0.8…1.2 Н·м.
Транзистор SRC60R140B в изолированном корпусе TO-220F — это эффективное и надежное решение для построения силовых каскадов в блоках питания ASIC-майнеров. Низкое сопротивление канала и высокое напряжение делают его отличным выбором для ремонта и модернизации импульсных источников питания майнингового оборудования.
