Описание

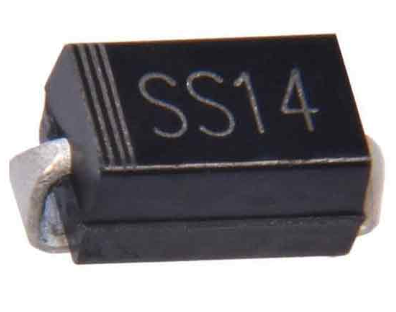

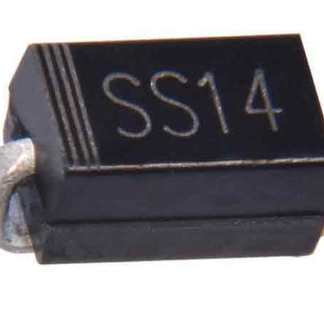

Диод SS14 (DO-214AC) — это диод Шоттки для поверхностного монтажа в корпусе SMA. Предназначен для высокочастотных импульсных устройств. Низкое прямое падение напряжения и отсутствие времени обратного восстановления обеспечивают высокую эффективность.
В майнинговом оборудовании SS14 применяется в цепях вторичного питания управляющих плат, драйверах вентиляторов и в качестве защитных диодов. Используется в DC-DC преобразователях для питания логических микросхем, а также для защиты входов от перенапряжения.
Назначение:
- Выпрямление в высокочастотных импульсных блоках питания.
- Защита входов микроконтроллеров от перенапряжения.
- Применение в DC-DC преобразователях на управляющих платах майнеров.
- Драйверы вентиляторов и схемы коммутации нагрузки.
Технические характеристики:
- Модель: SS14.
- Тип: Диод Шоттки.
- Корпус: DO-214AC (SMA).
- Максимальное обратное напряжение: 40 В.
- Средний прямой ток: 1 А.
- Прямое падение напряжения: 0.55 В.
- Пиковый импульсный ток: 30 А.
- Обратный ток утечки: 0.5 мА.
- Рабочая температура: -65…+125 °C.
Конструктивные особенности:
- Корпус SMA (DO-214AC), размеры 4.6×2.8 мм.
- Высота корпуса: 2.1 мм.
- Вес компонента: 0.0001 кг (0.1 грамма).
- SMD монтаж для автоматических линий.
Особенности:
- Низкое прямое падение напряжения.
- Очень высокая скорость переключения.
- Отсутствие времени обратного восстановления.
- Компактный корпус для плотного монтажа.
Рекомендации по применению:
- Не превышать максимальное обратное напряжение 40В.
- Обеспечить отвод тепла при токах близких к 1А.
- Соблюдать полярность при монтаже.
SS14 — компактный диод Шоттки для высокочастотных цепей в майнинговом оборудовании. Идеален для DC-DC преобразователей и защиты логических схем.
