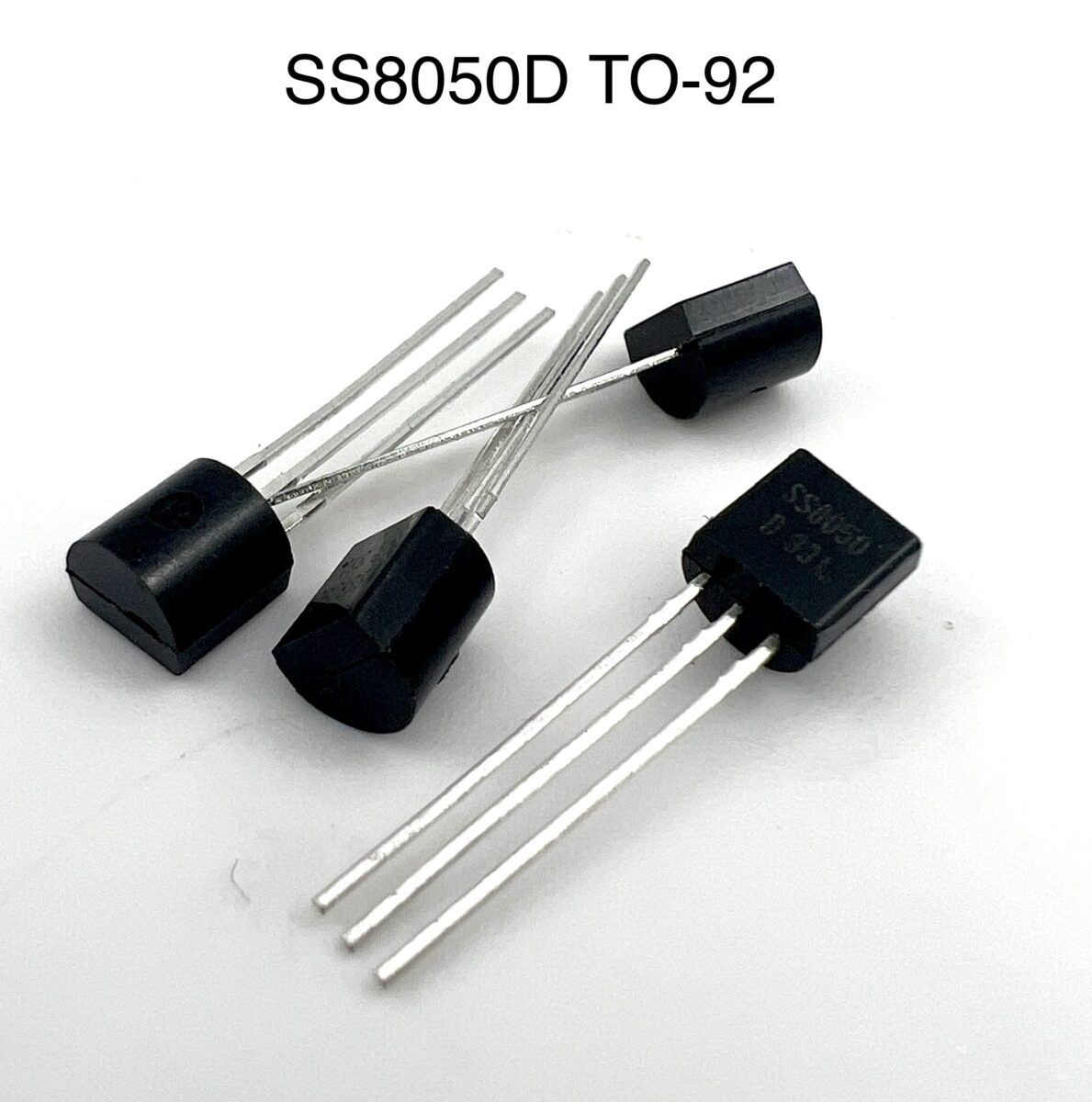

SS8050D (TO-92)

Описание

Транзистор SS8050D (TO-92) — это маломощный NPN биполярный транзистор, предназначенный для применения в линейных и ключевых режимах усиления. Компонент выполнен в пластиковом корпусе TO-92 для сквозного монтажа (Through-Hole) и оптимизирован для использования в схемах переключения нагрузки, усиления сигналов и простых импульсных преобразователях .

В майнинговом оборудовании SS8050D применяется на управляющих платах и вспомогательных узлах ASIC-майнеров. Он используется для коммутации слаботочных нагрузок (светодиодные индикаторы, маломощные реле), для усиления управляющих сигналов с выходов микроконтроллеров, а также в простейших цепях регулировки напряжения смещения . Высокий коэффициент усиления по току (hFE) и низкая стоимость делают его популярным компонентом для ремонта и модернизации оборудования майнинг-ферм .

Назначение:

• Коммутация светодиодной индикации статуса майнера на управляющих платах.
• Усиление сигналов микроконтроллера для управления вентиляторами и реле.
• Применение в простейших ключевых стабилизаторах и драйверах малой мощности.
• Замена вышедших из строя транзисторов в блоках управления Antminer, Whatsminer и Avalon .

Технические характеристики:

• Модель: SS8050D .
• Тип: NPN биполярный транзистор .
• Тип корпуса: TO-92 (пластиковый, сквозной монтаж) .
• Напряжение коллектор-эмиттер (V_CEO): 25 В .
• Напряжение коллектор-база (V_CBO): 40 В .
• Напряжение эмиттер-база (V_EBO): 5 В .
• Ток коллектора (I_C): 1.5 А (также указан 0.5 А) .
• Статический коэффициент передачи тока (hFE): 160 – 400 (минимальный 85) .
• Напряжение насыщения коллектор-эмиттер (V_CE(sat)): 0.5 В (макс.) .
• Рассеиваемая мощность (P_tot): 1 Вт (также указана 0.625 Вт) .
• Граничная частота (f_T): 100 – 120 МГц .
• Рабочая температура перехода (T_j): -55…+150 °C .

Конструктивные особенности:

• Пластиковый корпус TO-92 (Suffix D) для сквозного монтажа через отверстия (THT) .
• Габаритные размеры (Д x Ш x В): 4.8×3.8×4.8 мм (номинальные для TO-92) .
• Вес компонента: 0.0002 кг (0.2 грамма) .
• Стандартная распиновка (Pinout): 1 – Эмиттер, 2 – База, 3 – Коллектор (в зависимости от производителя) .

Особенности и преимущества:

• Высокий коэффициент усиления по току (hFE 160-400) обеспечивает хорошее согласование с выходами МК .
• Достаточный ток коллектора (1.5А) для управления слаботочными устройствами (вентиляторы, светодиоды) .
• Высокая граничная частота (до 120 МГц) позволяет использовать его в низкочастотных импульсных преобразователях .
• Доступная цена и широкая распространенность делают его удобным для ремонта и прототипирования .

Рекомендации по применению:

• Для открытия транзистора использовать ток базы около 5-10 мА (в зависимости от нагрузки).
• При коммутации индуктивной нагрузки (реле, катушки) рекомендуется устанавливать параллельный защитный диод (например, 1N4148 или 1N4007).
• При монтаже следует соблюдать правильную распиновку (цоколевку) согласно даташиту производителя .
• Не превышать максимальные токи коллектора и мощность рассеяния для избежания перегрева и разрушения кристалла .
• Для мощных нагрузок более 500 мА рекомендуется использовать дополнительный теплоотвод .

Транзистор SS8050D в корпусе TO-92 является стандартным и надежным компонентом для построения ключей и усилителей в майнинговом оборудовании. Его низкая стоимость, высокий коэффициент усиления и коммутационный ток до 1.5А делают его идеальным выбором для ремонта управляющих плат ASIC-майнеров, замены вышедших из строя транзисторов и модернизации периферийных цепей майнинг-ферм (индикация, управление реле, буферизация сигналов).
