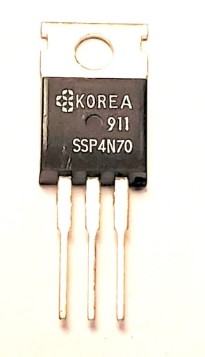

SSP4N70 (TO-220)

Описание

Транзистор SSP4N70 (TO-220) — это N-канальный силовой MOSFET, предназначенный для ключевых режимов работы в высоковольтных цепях. Компонент оптимизирован для применения в импульсных источниках питания, активных корректорах коэффициента мощности (PFC) и инверторных преобразователях. Он выполнен в стандартном пластиковом корпусе TO-220 с металлической подложкой для эффективного отвода тепла.

В майнинговом оборудовании SSP4N70 применяется во входных каскадах блоков питания ASIC-майнеров для построения активных PFC-преобразователей. Благодаря высокому напряжению пробоя (700 В) и достаточному току (4 А), он обеспечивает надежную работу в первичных цепях сетевых блоков питания. Низкое сопротивление открытого канала (2.8 Ом) минимизирует потери проводимости, что критически важно для круглосуточной работы майнинговых ферм.

Назначение:

• Силовые ключи в активных корректорах коэффициента мощности (PFC) блоков питания ASIC-майнеров.
• Применение в первичных цепях импульсных источников питания (SMPS).
• Замена вышедших из строя MOSFET в ремонтируемых блоках питания Antminer, Whatsminer.
• Использование в маломощных преобразователях постоянного тока (DC-DC).

Технические характеристики:

• Модель: SSP4N70.
• Тип: N-канальный MOSFET.
• Тип корпуса: TO-220.
• Максимальное напряжение сток-исток (V_DSS): 700 В.
• Максимальный ток стока (I_D): 4 А.
• Импульсный ток стока (I_DM): 16 А.
• Сопротивление открытого канала (R_DS(on)): 2.8 Ом (макс.).
• Напряжение затвор-исток (V_GSS): ±30 В.
• Рассеиваемая мощность (P_tot): 78 Вт.
• Заряд затвора (Q_G): 18 нКл.
• Входная емкость (C_iss): 420 пФ.
• Рабочая температура перехода (T_j): от -55 до +150 °C.

Конструктивные особенности:

• Корпус TO-220 с размерами 10.2×4.7×15.2 мм.
• Вес компонента: 0.002 кг (2.0 грамма).
• Прочный пластиковый корпус с металлической подложкой для отвода тепла.
• Стандартная распиновка: затвор, сток, исток.
• Отверстие для винтового крепления к радиатору.

Особенности и преимущества:

• Высокое напряжение пробоя (700 В) обеспечивает надежную работу в первичных цепях.
• Низкое сопротивление открытого канала (2.8 Ом) снижает потери проводимости.
• Малый заряд затвора (18 нКл) уменьшает динамические потери.
• Хорошая стоимость/характеристики для массового применения.

Рекомендации по применению:

• Для управления транзистором использовать драйвер затвора с выходным напряжением ≥10 В.
• Обязательно установить снабберную цепь для подавления выбросов напряжения.
• Для отвода тепла использовать радиатор с принудительным обдувом.
• Резистор в цепи затвора подбирать в диапазоне 10-50 Ом.

Транзистор SSP4N70 в корпусе TO-220 — это надежное решение для построения силовых каскадов в блоках питания ASIC-майнеров. Высокое напряжение и низкое сопротивление канала делают его отличным выбором для ремонта и модернизации импульсных источников питания майнингового оборудования.
