Описание
AW37030D120STR — это линейный стабилизатор напряжения с фиксированным выходом 1.2 В, выполненный в корпусе SOT23-5. Устройство разработано на базе CMOS-архитектуры, обеспечивает стабильную работу при переменных нагрузках, низкий уровень шума и высокое подавление пульсаций. Подходит для питания чувствительных цифровых и аналоговых компонентов в составе майнинговых систем, телеметрии и встраиваемых решений.
Ключевые характеристики
- Тип: линейный стабилизатор напряжения (LDO)
- Выходное напряжение: фиксированное 1.2 В
- Входное напряжение: от 1.4 В до 5.5 В
- Максимальный выходной ток: до 300 мА
- Падение напряжения: 576 мВ при 300 мА
- Подавление пульсаций (PSRR): до 90 дБ при 1 кГц
- Низкий уровень шума: менее 21 µV RMS при 30 мА
- Ток покоя: 50 µA (тип.), менее 0.1 µA в режиме отключения

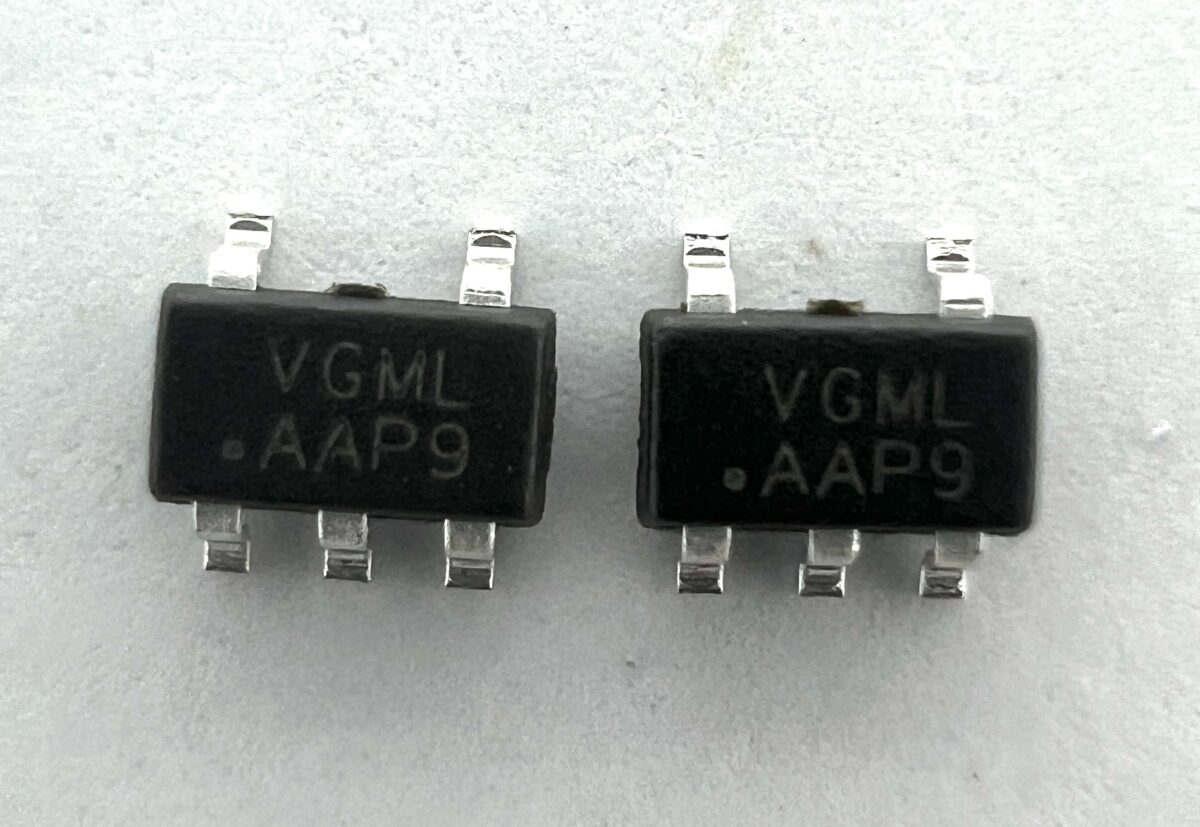

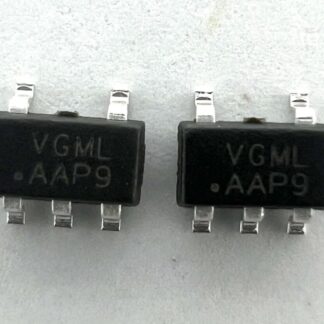

- Корпус: SOT23-5, маркировка: VGML
- Температурный диапазон: от –40 °C до +85 °C
- Совместимость с керамическими конденсаторами с низким ESR
- Функция активного разряда выхода при отключении
Применение в майнинге
Стабилизатор AW37030D120STR применяется для питания микросхем управления, интерфейсных модулей, датчиков, EEPROM и других компонентов, требующих стабильного напряжения 1.2 В. Особенно эффективен в цепях с повышенными требованиями к уровню шума и стабильности, таких как системы мониторинга, телеметрии и управления температурой в майнинговом оборудовании.
Преимущества
- Высокая стабильность — точность выходного напряжения ±2%
- Низкий уровень шума — подходит для чувствительных аналоговых цепей
- Энергоэффективность — низкий ток покоя и режим отключения
- Компактный корпус — оптимален для плотных монтажных схем
- Совместимость — легко интегрируется с STM32, ESP32, FPGA, ASIC и другими платформами
Рекомендации по установке
Для устойчивой работы стабилизатора AW37030D120STR рекомендуется использовать керамический конденсатор с низким ESR на выходе (типично 1 µF). Устройство следует размещать как можно ближе к нагрузке. Не допускается превышение входного напряжения выше 5.5 В. При проектировании важно учитывать тепловой режим и предусмотреть отвод тепла через полигон заземления.
